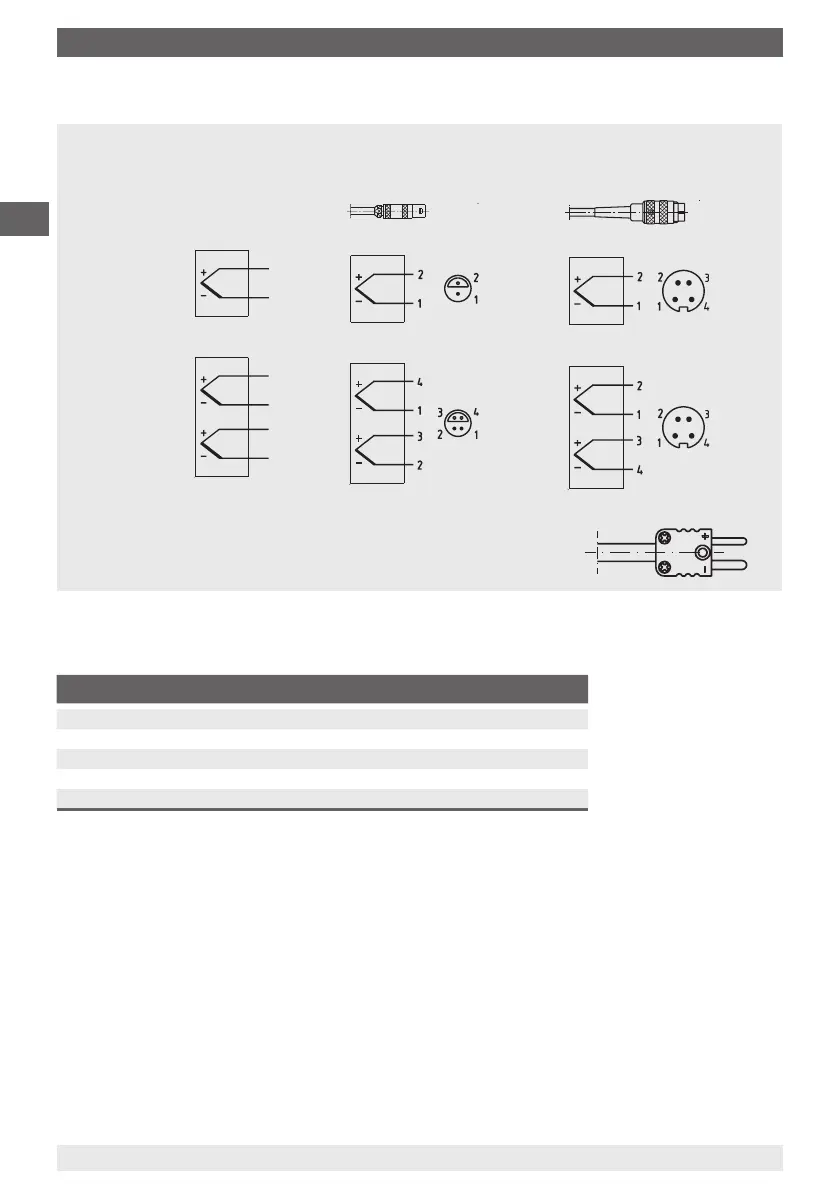

Thermoelemente mit Anschluss-Kabel oder -Stecker
6. Inbetriebnahme, Betrieb
Lemosa-Stecker,
male am Kabel
Binder-Stecker,
male am Kabel
(Schraub-Steck-Verbindung)
Einfaches
Thermopaar
Kennzeichnung
der Adernenden
siehe Tabelle
Kabel
Doppeltes
Thermopaar
Farbkennzeichnung der Kabel
Plus-Pol und Minus-Pol sind gekennzeichnet.
Bei doppelten Thermopaaren werden zwei
Thermo-Stecker verwendet.
Thermo-Stecker
Sensortyp Norm Plus-Pol Minus-Pol
K DIN EN 60584 grün weiß
J DIN EN 60584 schwarz weiß
E DIN EN 60584 violett weiß
T DIN EN 60584 braun weiß
N DIN EN 60584 rosa weiß
