En cas d'erreur, des uides agressifs peuvent être disponibles à une température
extrême et sous une pression élevée ou sous vide au niveau de l'appareil.
2.4 Etiquetage / marquages de sécurité

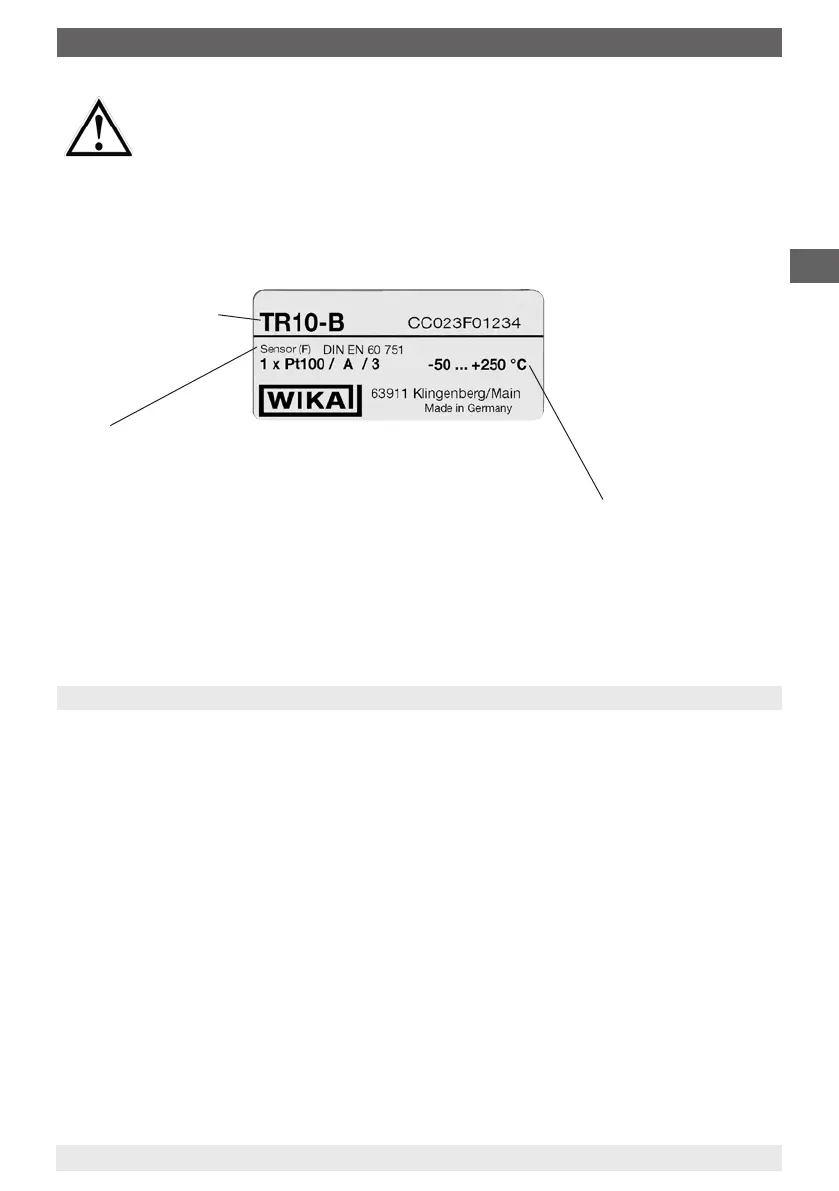

Plaque signalétique
2. Sécurité / 3. Caractéristiques techniques
3. Caractéristiques techniques
3.1 Sondes à résistance
Type de raccordement du capteur
■
2 ls
La résistance de ligne est enregistrée comme erreur de mesure.
■
3 ls
À partir d‘une longueur de câble d'environ 30 m, des erreurs de mesure peuvent se produire.
■
4 ls
La résistance intérieure de ligne des ls de raccordement est négligeable.
Erreur limite du capteur selon DIN EN 60751
■
Classe B
■
Classe A
■
Classe AA
Les combinaisons du type raccordement 2 ls avec classe A ou classe AA ne sont pas permises
puisque la résistance de ligne de l'insert de mesure agit contre la précision élevée du capteur.
Valeurs de base et erreurs limites
Les valeurs de base et les erreurs limites des résistances de mesure en platine sont dénies dans
DIN EN 60751.
Résistance de mesure selon la norme
■
F Résistance couche mince
■
W Résistance bobinée
Type
Sonde
■
Nombre et type de capteur (ici : 1 x Pt100)
■
Classe de précision (B, A, AA)
■
Conguration du câblage (circuit à 2, 3 ou 4 ls)
■
Plage de température d‘utilisation admissible sur le
capteur
