11208287.03 06/2010 GB/D/F/E
62
WIKA Manual de Instrucciones Termorresistencias y Termopares
E
Tipo de sensor Norma Polo positivo Polo negativo
K DIN EN 60584 verde blanco
J DIN EN 60584 negro blanco
E DIN EN 60584 violeta blanco
T DIN EN 60584 marrón blanco
N DIN EN 60584 rosado blanco

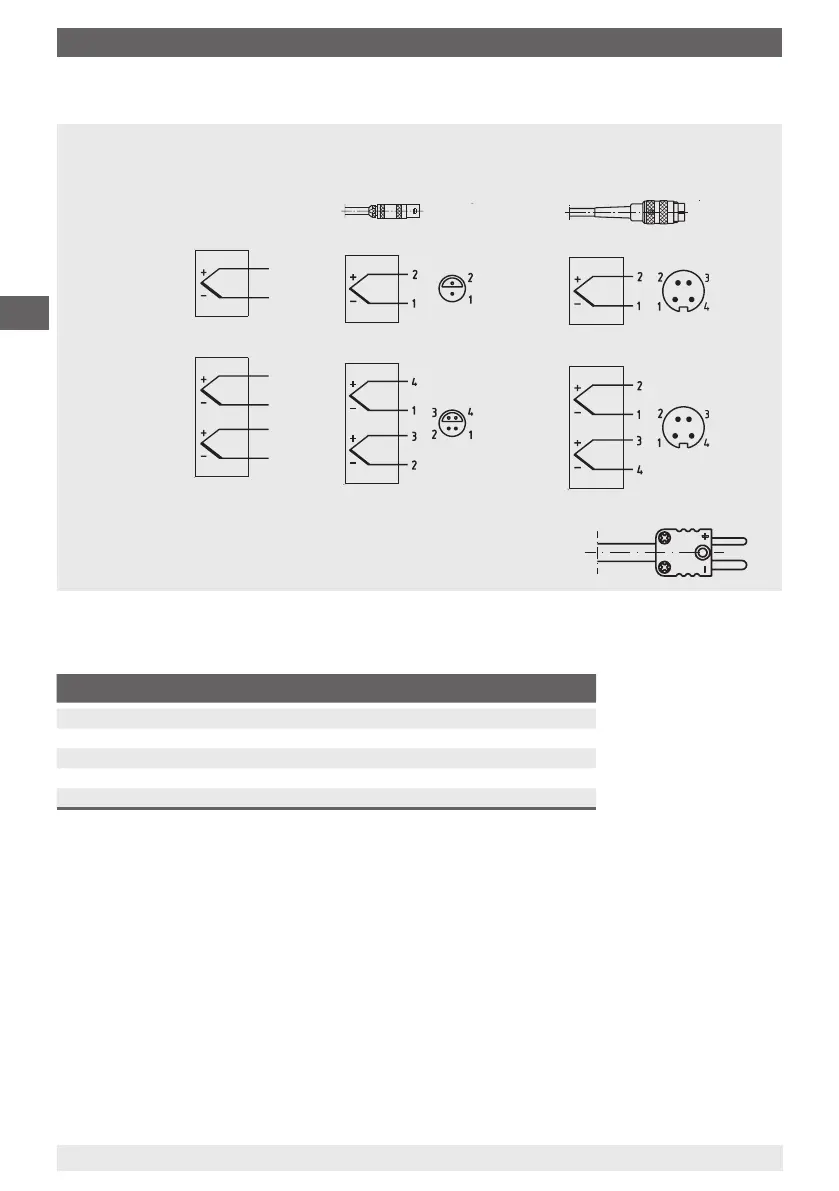

Termopares con cable de conexión o conector
6. Puesta en servicio, funcionamiento
Conector Lemosa,
(macho) en el cable
Conector Binder,
(macho) en el cable
(conexión de enchufe macho roscado)
Termopar
simple
Identicación de
los extremos de
cable véase tabla
Cable
Termopar
doble
Codicación de color de los cables
Polo positivo y polo negativo están marcados.
En termopares dobles se utilizan dos
termoconectores.
Termoconector
