Manual de Instalação e funcionamento - WILO-HELIX VE 1~
113
Português

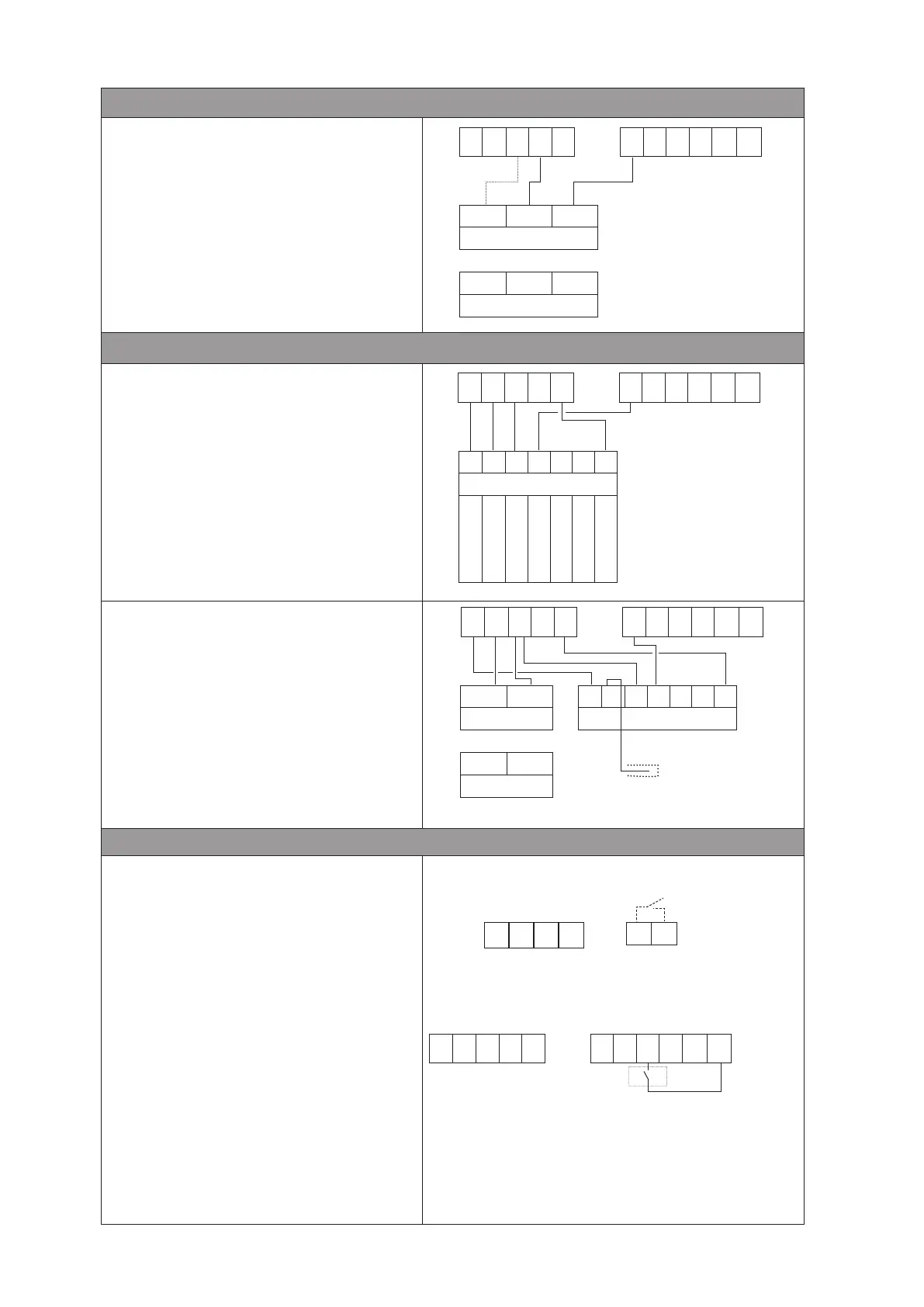

Sensor de pressão
- Sensor de pressão 4-20mA
• 2 cores (4-20mA / +24V)
• 3 cores (0V / 4-20mA / +24V)
- Sensor de pressão 0-10V
• 3 cores (0V / 0-10V / +24V)
Ajuste do valor nominal
- Ajustar o valor nominal com a ajuda do
potenciómetro
Cor dos cabos:
- Ajuste do valor nominal através de controlo externo
Atenção!
Ter o cuidado de isolar a parte despojada do fio a ser
desconectada do terminal 2, proveniente do poten-
ciómetro.
Bomba on/off
O inversor está equipado com um contacto de relé de
falha para indicar quando o inversor está OK (Fechado
quando a energia é aplicada e o inversor está OK,
Aberto se a energia está desligada ou em caso de
falha do inversor).
O controlo remoto permite que a bomba seja ligada
ou parada (contacto seco), esta função tem prioridade
sobre outras funções.
O controlo remoto não é configurado na entrega (pre-
sença de um shunt).
Se desejar configurar este controlo remoto, retire o
shunt (8 e 11) e substitua-o por um contacto seco.
Exemplo: interruptor de bóia, interruptor de baixa
pressão de água...
0V 4-20mA +24V
Sensor
ou
0V 0-10V +24V
Sensor
1 2 3 4 5 6 7 8 9 10 11
0-20mA 0V
External control
ou
0-10V 0V
External control
1 2 3 4 5 6 7
potenciómetro
amarelo
cinzento
acastanhado
verde
branco
1 2 3 4 5 6 7
potenciómetro
1 2 3 4 5 6 7 8 9 10 11
1 2 3 4 5 6 7 8
9
10 11
Isolar o fim do
fio restante
Controlo remoto
Não utilizado
Contacto: 240V-2A AC
Reporte de avarias
10V 0V +24V +24V
1 2 3 4 5 6 7 8 9 10 11
41 42
