Nederlands
Inbouw- en bedieningsvoorschriften - WILO-HELIX VE 1~

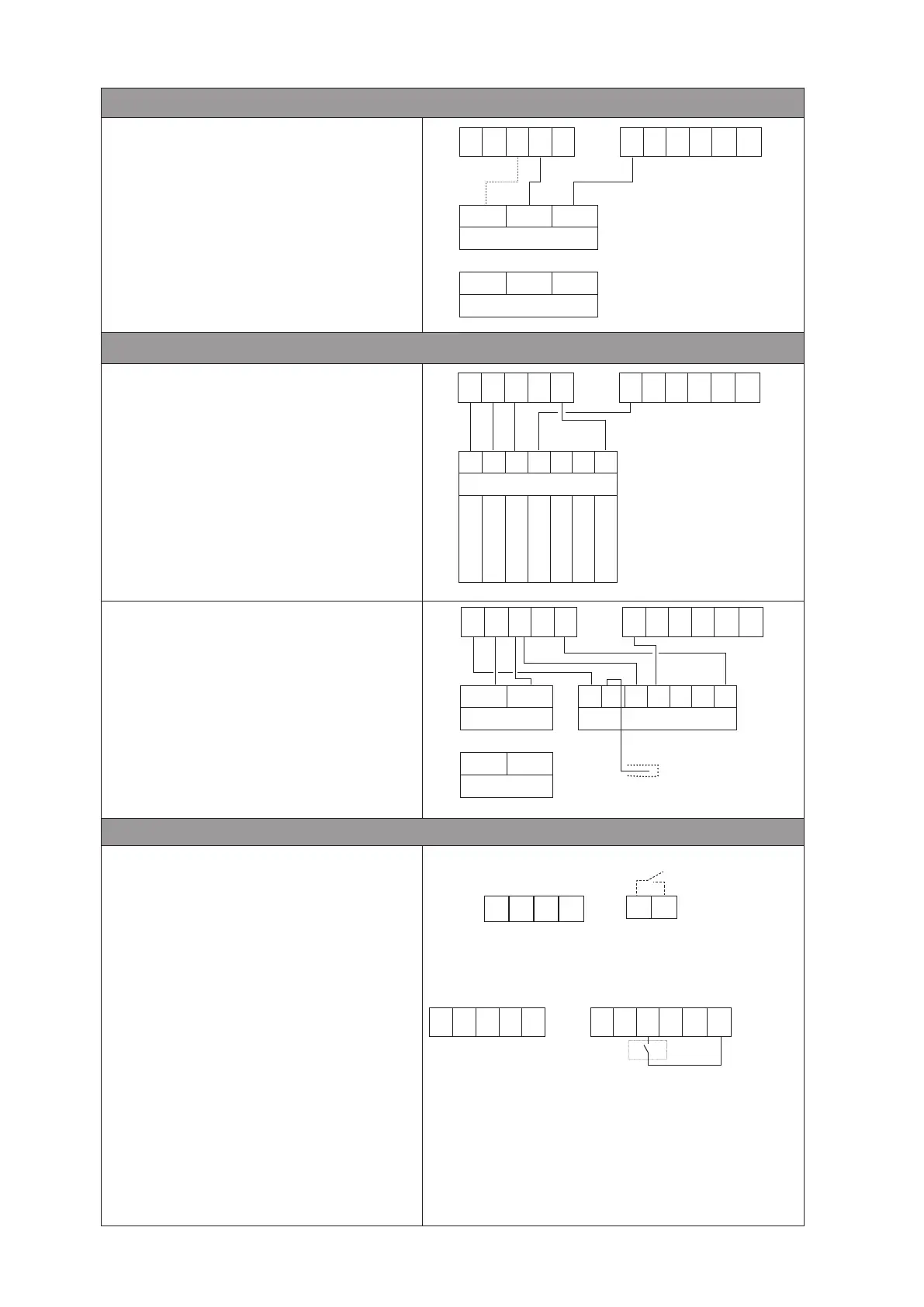

Aansluiting van de druksensor
- Druksensor 4-20mA
• 2 aders (4-20mA / +24V)
• 3 aders (0V / 4-20mA / +24V)
- Druksensor 0-10V
• 3 aders (0V / 0-10V / +24V)
Setpoint aanpassing
- Instelling setpoint via potentiometer
Draadkleur:
-De gewenste waarde aanpassen
via externe besturing
OPGELET!
Zorg ervoor dat het gestripte deel van de draad die
moet worden losgekoppeld van klem 2, afkomstig van
de potentiometer, geïsoleerd is.
Pomp aan/uit
De omvormer is uitgerust met een storingsrelaiscontact
om aan te geven wanneer de relaiscontact om aan te
geven wanneer de aandrijving OK is (Gesloten wanneer
de aandrijving OK is (Gesloten wanneer de stroom
wordt ingeschakeld en de en de drive is OK, Open als de
stroom uit is of Open als de stroom is uitgeschakeld of
in geval van een fout in de aandrijving).
Met de afstandsbediening kan de pomp worden in- of
uitgeschakeld of stoppen van de pomp (droog cont-
act), deze functie heeft voorrang op Deze functie heeft
voorrang op de andere functies.
De afstandsbediening is bij levering niet geconfigureerd
(aanwezigheid van een shunt). bevalling (aanwezigheid
van een shunt)
Als u deze afstandsbediening wilt configureren, verwi-
jdert u de shunt (zie hieronder). Als u deze afstandsbe-
diening wilt configureren, verwijdert u de shunt (8 en
11) en vervangt u deze door een een droog contact.
Voorbeeld:
Vlotterschakelaar, lage waterdruk schakelaar...
0V 4-20mA +24V
Druksensor
of
0V 0-10V +24V
Druksensor
1 2 3 4 5 6 7 8 9 10 11
0-20mA 0V
externe besturing
of
0-10V 0V
externe besturing
1 2 3 4 5 6 7
Potentiometer
geel
grijs
bruin
groen
wit
1 2 3 4 5 6 7
Potentiometer
1 2 3 4 5 6 7 8 9 10 11
1 2 3 4 5 6 7 8
9
10 11
Isoleer het einde van de
resterende draad
afstandsbediening
Niet gebruikt
Contact: 240V-2A AC
Storingsmelding
10V 0V +24V +24V
1 2 3 4 5 6 7 8
9
10 11
41 42
