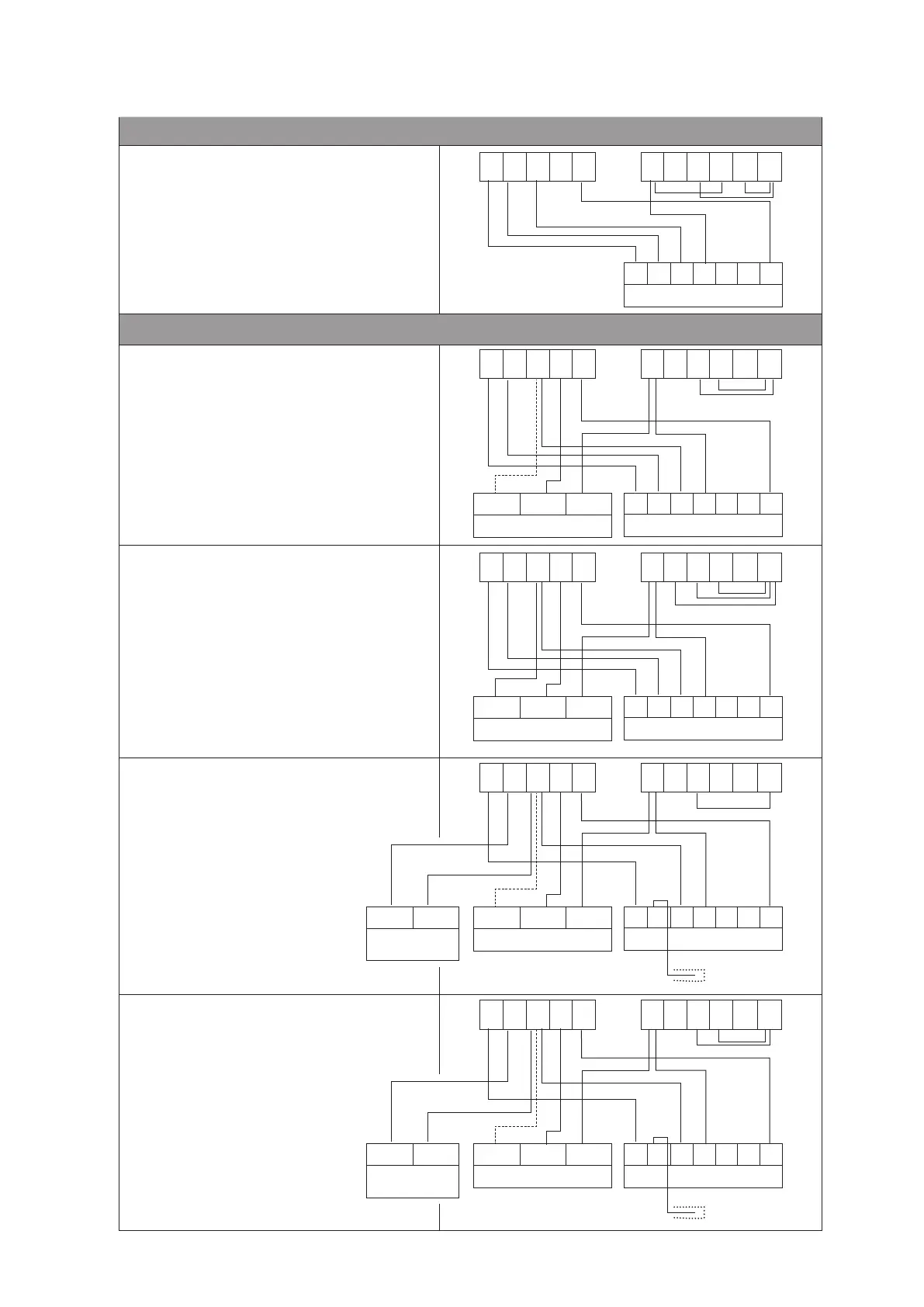

Modi di funzionamento e diagrammi
Modo 1 - Impostazione di fabbrica
Impostazione con potenziometro (impostazione di
fabbrica)
Modo 2
Sensor:e 4-20mA
Impostazione con potenziometro
Sensore: 0-10V
Impostazione con potenziometro
Sensore: 4-20mA
Controllo esterno 0-20mA
Sensore: 4-20mA
Controllo esterno 0-10V
1 2 3 4 5 6 7 8 9 10 11
1 2 3 4 5 6 7 8 9 10 11
1 2 3 4 5 6 7 8
9
10 11
1 2 3 4 5 6 7 8 9 10 11
1 2 3 4 5 6 7 8 9 10 11
0V 4-20mA +24V
Sensore
0V 0-10V +24V
Sensore
1 2 3 4 5 6 7
Potenziometro
1 2 3 4 5 6 7
Potenziometro
1 2 3 4 5 6 7
Potenziometro
0V 4-20mA +24V
Sensore
0V 4-20mA +24V
Sensore
0-20mA 0V
Controllo
esterno
0-20mA 0V
Controllo
esterno
1 2 3 4 5 6 7
Potenziometro
1 2 3 4 5 6 7
Potenziometro
Isolare l‘estremità del
filo rimanente
Isolare l‘estremità del
filo rimanente
