Пренастройката за други видове газ се извършва с 4 стъпки:
Стъпките трябва да се спазват, в противен случай има опасност от
нарушения във функционирането или повреди в инсталацията.
Внимание
- Продължете с пренастройката на управлението според вида газ
- Настройте налягането на дюзите
- Обозначаване:
Попълнете стикера и го залепете до фирмената табелка!
Вземете необходимите данни от ръководството за монтаж и техническо обслужване!
Смяна на дюзите
- Изключете котела с ключа за включване и изключване
и от захранването с напрежение
- Свалете капака на облицовката на газовия котел: За тази
цел отворете капака на управлението надолу, освободете
десния и левия въртящ се фиксатор, освободете капака
на облицовката долу и го откачете горе.
- Затворете газовия кран, спазвайте указанията за
безопасност и отворете винтовия съединител за газа на
газоразпределителната греда
- Отстранете крепежните винтове
- Издърпайте газоразпределителната греда
-
Сглобяването на уреда с нов газов колектор става в
съответния обратен ред.
Брой на дюзите, размер на дюзите
Отоплителен котел Брой на дюзите Природен газ H Течен газ пропан - Бутан / пропан
Код на дюзата Ø на дюзата mm Код на дюзата Ø на дюзата mm
CGG-2(K) 18 087 0,87
16 x 057
2 x 060
16 x 0,57
2 x 060
CGG-2(K) 24 087 0,87
22 x 057
2 x 060
22 x 0,57
2 x 060
Брой на дюзите, размер на дюзите
Отоплителен котел Брой на дюзите Природен газ H Течен газ пропан
Код на дюзата Ø на дюзата mm Код на дюзата Ø на дюзата mm
CGU-2(K) 18 090 0,90 060 0,60
CGU-2(K) 24 090 0,90 060 0,60

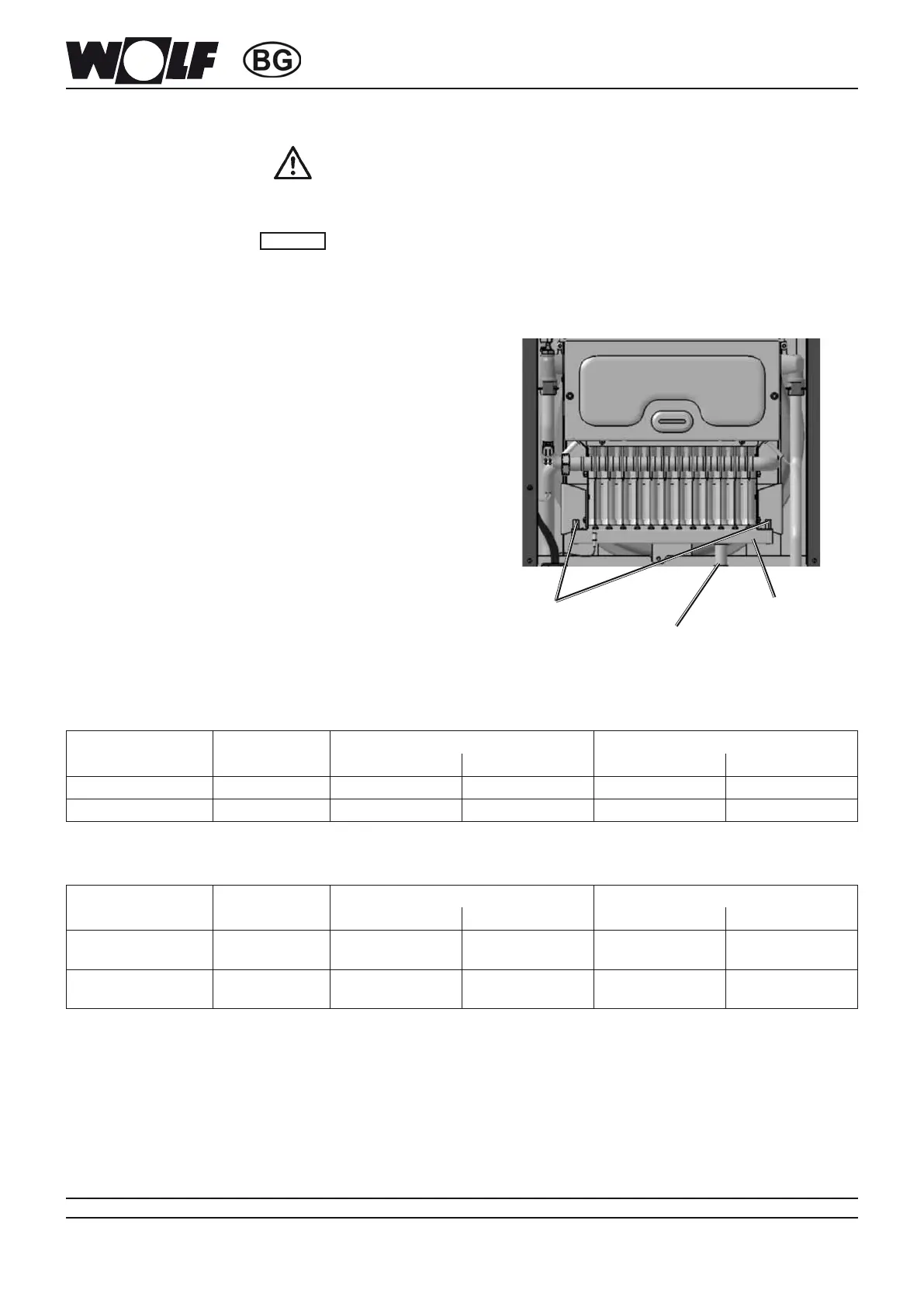

Ръководство за пренастройка за
други видове газ CGU-2(K) / CGG-2(K)
Крепежни винтове
Винтов съединител
за газа
Газоразпределителна
греда
1. Смяна на газов колектор
2. Пренастройка на управлението според пренастройката за друг вид газ
3. Проверка и настройка на налягането на дюзите
4. Обозначаване
