3062253_0511 7
Numero di ugelli, Dimensioni degli ugelli
Caldaia gas Numero ugelli Gas naturale H Gas liquido propano - butano / propano
Num. identicativo
ugello
Ugelli- Ø mm
Num. identicativo
ugello
Ugelli- Ø mm
CGG-2(K) 18 087 0,87
16 x 057
2 x 060
16 x 0,57
2 x 060
CGG-2(K) 24 087 0,87
22 x 057
2 x 060
22 x 0,57
2 x 060
Numero di ugelli, Dimensioni degli ugelli
Caldaia gas Numero ugelli Gas naturale H Gas liquido propano
Num. identicativo
ugello
Ugelli- Ø mm
Num. identicativo
ugello
Ugelli- Ø mm
CGU-2(K) 18 090 0,90 060 0,60
CGU-2(K) 24 090 0,90 060 0,60
Istruzioni per la trasformazione gas
CGU-2(K) / CGG-2(K )
1. Sostituzione ugelli:
- Spegnere l‘apparecchio mediante l‘interruttore generale e
scollegare la tensione dall‘apparecchio.
- Rimuovere il rivestimento della caldaia gas: Abbassare il
coperchio del bruciatore, sbloccare i perni destro e sinistro
allentare lo sportello e sganciarlo dai perni.
- Chiudere il rubinetto del gas, osservare le indicazioni di
sicurezza e avvitare la vite del gas sulla barra di distribuzione
del gas.
- Rimuovere le viti di ssaggio.
- Estrarre la rampa di distribuzione gas.
- Con nuova rampa portaugelli per altro gas procedere in
senso inverso per ricomporre l'apparecchio.

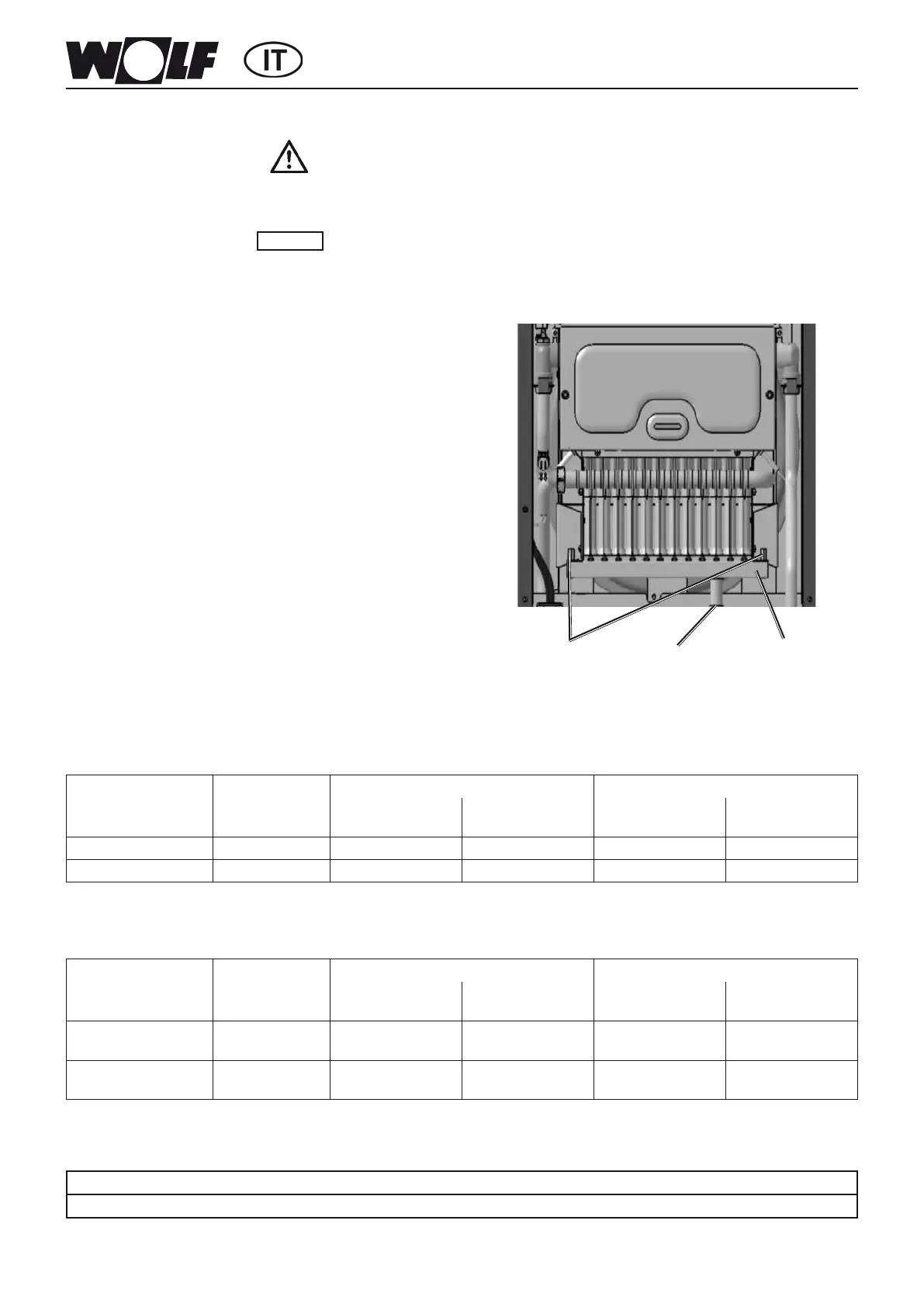

Viti di ssaggio Presa di
pressione gas
Rampa di
distribuzione gas
La sequenza delle operazioni per la trasformazione gas è la seguente:
1. Sostituzione rampa portaugelli gas
2. Modica sul pannello di controllo
3. Vericare e regolare la pressione degli ugelli
4. Marcatura caldaia
Attenzione
Rispettare rigorosamente la sequenza delle operazioni come illustrato di
seguito.
