8 3062253_0511
- Przestawić regulację na nowy rodzaj gazu
- Nastawić ciśnienie dysz
- Oznakowanie :
Oznakowanie nowego gazu przykleić obok tabliczki znamionowej!
Prosimy pobrać wartości z instrukcji montażu i konserwacji !
1. Wymiana dysz
- Wyłączyć kocioł z zasilania elektrycznego
- Zdjąć osłonę kotła. Odchylić pokrywę regulacji w dół,
odryglować lewy i prawy rygiel, osłonę kotła odryglować u
dołu i wyjąć do góry
- Zamknąć zawór gazowy, uważać na wytyczne
bezpieczeństwa , odkręcić złączkę gazową na belce rozd-
zielczej gazu
- Usunąć śruby mocujące
- Wyjąć belkę rozdzielczą gazu
- Zmontować odpowiednio z nowym kolektorem gazu w od-
wrotnej kolejności
1. Wymiana kolektora gazu
2. Przestawienie regulacji na inny gaz
3. Sprawdzenie i nastawa ciśnienia dysz
4. Oznakowanie
Przezbrojenie na inny rodzaj gazu
CGU-2(K) / CGG-2(K)

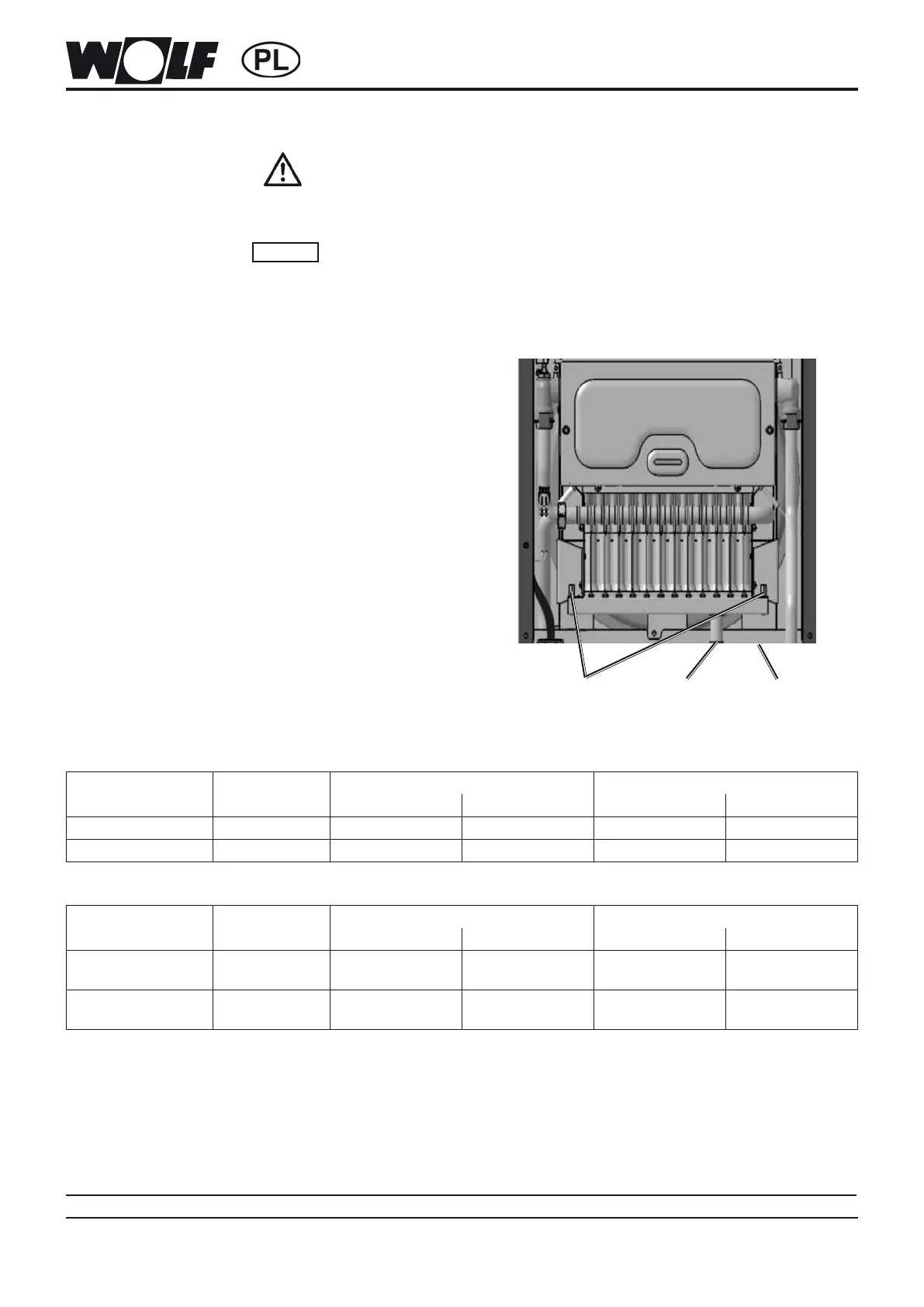

Śruby mocujące Złącze gazu
Belka rozdzielcza
Przezbrojenie na inny rodzaj gazu następuje w 4 krokach:
Uwaga
Należy postępować według opisu, w przeciwnym wypadku występuje
zagrożenie nieprawidłowego funkcjonowania lub usterki.
Wolf Technika Grzewcza Sp.z o.o. 04-028 Warszawa Al. Stanów Zjednoczonych 61 A, tel. 22/5162060
Ilość gysz, rozmiar dysz
Kocioł Liczba dysz Gaz ziemny H Gaz płynny propan - butan / propan
Oznaczenie dysz Ø dysz mm Oznaczenie dysz Ø dysz mm
CGG-2(K) 18 087 0,87
16 x 057
2 x 060
16 x 0,57
2 x 060
CGG-2(K) 24 087 0,87
22 x 057
2 x 060
22 x 0,57
2 x 060
Ilość gysz, rozmiar dysz
Kocioł Liczba dysz Gaz ziemny H Gaz płynny propan
Oznaczenie dysz Ø dysz mm Oznaczenie dysz Ø dysz mm
CGU-2(K) 18 090 0,90 060 0,60
CGU-2(K) 24 090 0,90 060 0,60
