Wolf CGU-2 - Page 9

3062253_0511 9
- Затем переключите систему регулирования после перехода на новый вид газа
- Установите давление в сопле
- Обозначение:
Заполните наклейку и зафиксируйте радом с шильдиком.
Данные для этого возьмите из руководства по монтажу и техобслуживанию.
1. Замена сопла
- Отключить рабочий выключатель и обесточить
устройство
- Снять крышку обшивки газового котла. Для этого
откинуть вниз регулировочную крышку, отодвинуть
правую и левую задвижку, отвинтить внизу крышку
обшивки и отцепить её вверху
- Закрыть газовый кран, соблюдая указания по
технике безопасности, отвинтить газовый штуцер на
газораспределительном блоке
- Извлечь крепёжные винты
- Снять газораспределительный блок
- Сборка устройства на новую газовую рампу
производится в обратной последовательности
Количество сопел, величина сопла
Котел Количество сопел Прир. газ H Сжиженный газ Пропан
Коэфф.
сопла
Диаметр
сопла Ø мм
Коэфф.
сопла
Диаметр
сопла Ø мм
CGU-2(K) 18 090 0,90 060 0,60
CGU-2(K) 24 090 0,90 060 0,60
Количество сопел, величина сопла
Котел Количество сопел Прир. газ H Сжиженный газ Пропан - Бутан / Пропан
Коэфф.
сопла
Диаметр
сопла Ø мм
Коэфф.
сопла
Диаметр
сопла Ø мм
CGG-2(K) 18 087 0,87
16 x 057
2 x 060
16 x 0,57
2 x 0,60
CGG-2(K) 24 087 0,87
22 x 057
2 x 060
22 x 0,57
2 x 0,60
1. Замена газовой рампы
2. Переключение системы регулирования после перехода на
новый вид газа
3. Проверить и установить давление в сопле
4. Обозначение

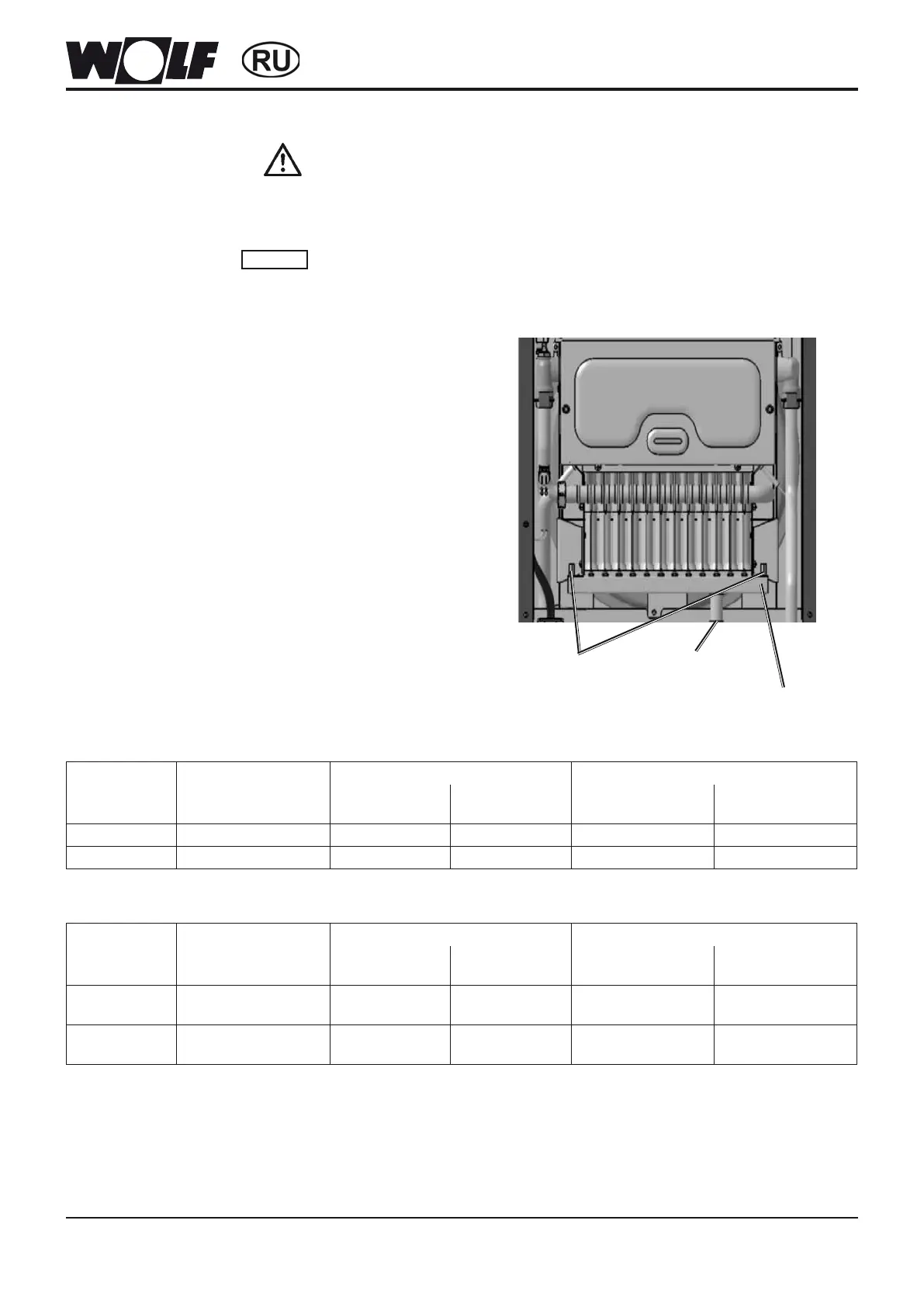

Руководство по переводу на другие
виды газа CGU-2(K) / CGG-2(K)
Крепежные винты
Газовый штуцер
Газораспределительные
балки
Переход на другие виды газа осуществляется в 4 этапа:
Необходимо придерживаться указанных этапов. В противном случае
существует опасность нарушения работы или повреждения котла..
Внимание
