Woods PRD6000E - Listes de Contrôle du Concessionnaire

Assemblage 21
MAN1260 (4/09/2018)

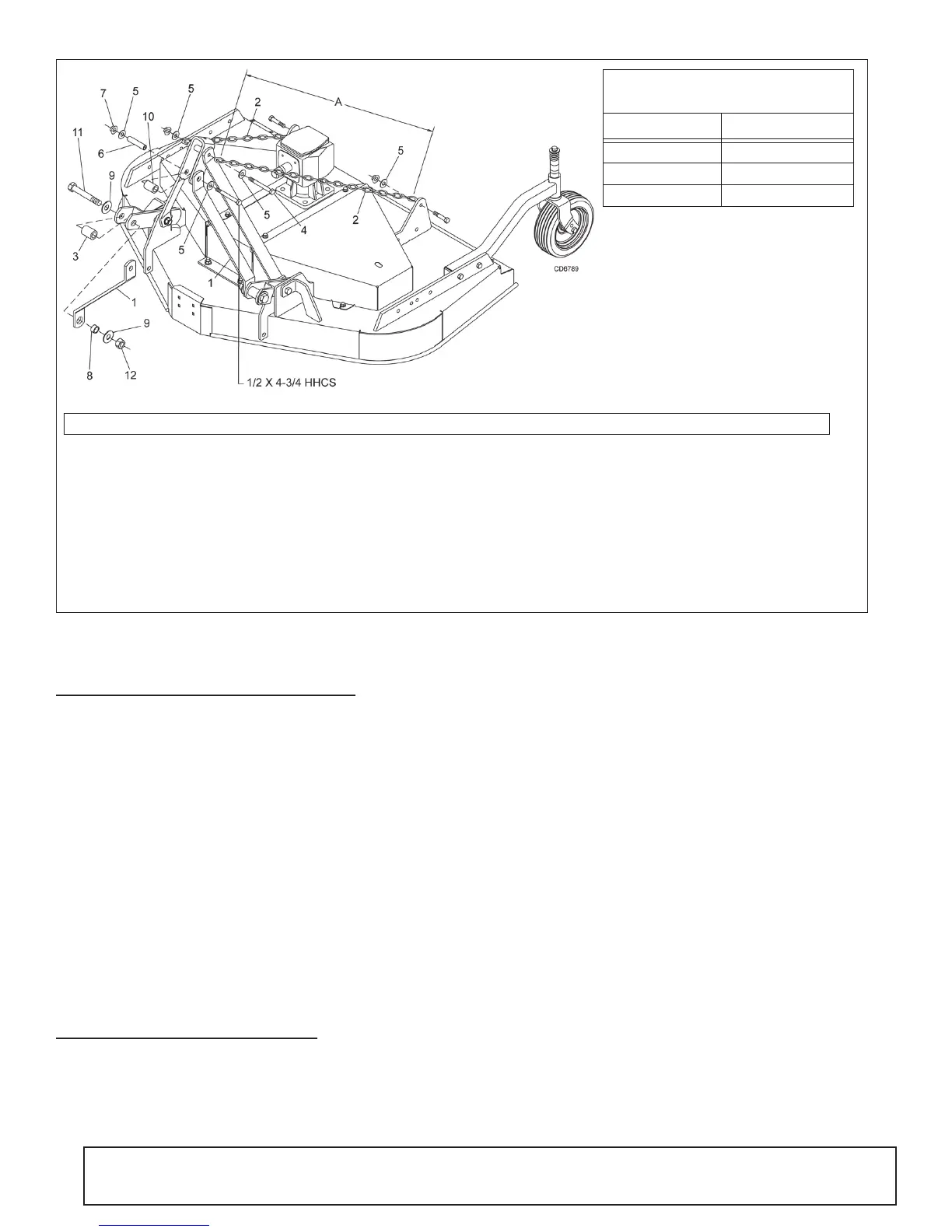

Figure 23 . Pose de kit d’attelage rapide (en option)
LISTES DE CONTRÔLE DU CONCESSIONNAIRE
LISTE DE CONTRÔLE AVANT LA LIVRAISON
(RESPONSABILITÉ DU CONCESSIONNAIRE)
Examiner attentivement l'équipement pour s'assurer de son assemblage cor-
rect avant de le remettre au client.
Les listes de contrôle suivantes rappellent les points d'inspection. Cocher
chaque élément s'il est satisfaisant ou une fois la rectification nécessaire effec-
tuée.
___ Vérifier que tous les autocollants de sécurité sont en place et en bon
état. Les remplacer s'ils sont endommagés.
___ Vérifier que les carters et protections sont en place et en bon état. Les
remplacer s'ils sont endommagés.
___ Vérifier le serrage correct de tous les boulons.
___ S'assurer de la mise en place correcte de toutes les goupilles fendues
et goupilles de sûreté. Les remplacer si elles sont endommagées.
___ Vérifier tous les points de lubrification et les graisser suivant les infor-
mations sur la Informations sur la lubrification, page 17.
___ Les boîtes d'engrenages ne sont pas remplies en usine. Avant la livrai-
son, les remplir suivant les indications dans Informations sur la lubri-
fication, page 17, et s'assurer de l'étanchéité des joints.
___ S'assurer de la mise en place correcte des lames.
LISTE DE CONTRÔLE À LA LIVRAISON
(RESPONSABILITÉ DU CONCESSIONNAIRE)
___ Démontrer au client les méthodes de réglage correctes et la sélection
de la vitesse de PDF qui convient.
___ Démontrer au client les méthodes de lubrification et en expliquer
l'importance.
___ Montrer les autocollants de sécurité. En expliquer l'objet et souligner la
nécessité de leur mise en place correcte et de leur maintien en bon
état. Rappeler les risques encourus si les instructions ne sont pas suiv-
ies.
___ Remettre le manuel d'utilisation et demander à ce que le client et tous
les opérateurs en prennent connaissance avant d'utiliser l'équipement.
Attirer l'attention sur les règles de sécurité du manuel, les expliquer et
insister sur les risques encourus si elles ne sont pas respectées.
___ Montrer au client comment s'assurer que l'arbre de transmission est
correctement installé et que son axe ou collier de blocage à ressort
coulisse librement et se cale fermement dans la cannelure de l'arbre
de la PDF du tracteur.
___ Démontrer au client les méthodes correctes de sécurité à employer
lors du montage, du démontage et du remisage de l'équipement.
___ Expliquer au client le risque d'écrasement sous un équipement relevé.
Rappeler qu'avant d'aller en dessous pour décrocher l'arbre de
transmission, il faut immobiliser en position relevée tous les coins de
l'équipement sur des béquilles et suivre toutes les consignes de la
Méthode d’immobilisation, page 17. Expliquer que l'immobilisation
de l'équipement en position relevée l'empêche de retomber en cas de
fuite ou d'autre défaillance du circuit hydraulique ou des composants
mécaniques.
___ Dans le cas des unités montées, ajouter des masses de roue, du lest
dans les pneus avant et (ou) une masse sur l'avant du tracteur pour
améliorer la stabilité à l'avant. Au moins 20 % du poids brut combiné
du tracteur et de l'équipement doit reposer sur les roues avant du trac-
teur. Si un lestage est nécessaire pour obtenir cette répartition, veiller
à ne pas dépasser la tolérance de poids du système ROPS. Peser le
tracteur avec son équipement. Ne pas évaluer au jugé.
___ Informer le client des options disponibles pour qu'il puisse faire son
choix en toute connaissance de cause.
___ Désigner tous les carters et protections. En expliquer l'importance et
les dangers posés lorsqu'ils manquent ou sont en mauvais état.
Tableau de longueur de coupe des
chaînes
Modèle Dimension A
PRD6000E 1016 mm (40 in)
PRD7200E 1143 mm (45 in)
PRD8400E 1270 mm (50 in)
Remarque : Ce kit est utilisé sur d'autres modèles. Utiliser uniquement la boulonnerie indiquée ci-après.
1. Bielle de déportement, 9,5 x 50,8 x 381 mm
(.38 x 2 x 15 in)
2. Chaîne, à tolérance 9,5 mm (3/8 in) 38 maillons
3. Manchon, 23,8 x 36,5 x 49,2 mm
(.94 x 1.44 x 1.94 in)
4. Boulon hexagonal, 1/2 NC x 6 cat. 5
5. Rondelle plate, 1/2 in
6. Manchon, 12,7 x 19,1 x 85,7 mm
(.50 x .75 x 3.38 in)
7. Écrou de blocage à embase, 1/2 NC
8. Manchon, 22,2 x 28,6 x 15,1 mm
(7/8 x 1-1/8 x 19/32 in)
9. Rondelle plate, 3/4
10. Manchon, 20,6 x 31,8 x 45,0 mm
(.81 x 1.25 x 1.81 in)
11. Boulon hexagonal, 3/4 NC x 4-1/2
12. Écrou hexagonal, 3/4 NC
Boulon hexagonal 1/2 x 4-3/4 in
