Woods PRD6000E - Assemblaggio

16 Assemblaggio
MAN1260 (09/04/2018)
ISTRUZIONI DI ASSEMBLAGGIO
ISTRUZIONI DI MONTAGGIO DEL RIVENDITORE
L’assemblaggio di questa trinciatrice è responsabilità del rivenditore Woods. La
trinciatrice dovrebbe essere consegnata al proprietario completamente assem-
blata, lubrificata e regolata per le normali condizioni di taglio.
Completare le Liste di controllo del rivenditore a pagina 19 una volta comple-
tato l’assemblaggio.
La trinciatrice viene spedita parzialmente assemblata. L’assemblaggio sarà più
semplice se i componenti sono allineati e assemblati in modo allentato prima di
serrare i bulloni. I valori di coppia raccomandati per i bulloni sono disponibili a
pagina 20.
Selezionare un’area di lavoro adeguata. Aprire le confezioni delle parti e siste-
mare parti e bulloni in modo da semplificarne l’individuazione. Fare riferimento
alle illustrazioni, al testo di accompagnamento, agli elenchi delle parti e ai
disegni in vista esplosa.
 Prima di lavorarci sotto, leggere attentamente le istruzioni del Man-
uale dell’operatore, scollegare l’albero di trasmissione, sollevare la trinci-
atrice, bloccare in modo sicuro tutti gli angoli con i blocchi sollevatori e
verificare la stabilità. Il blocco sicuro impedisce all’attrezzatura di cadere
a causa di perdite idrauliche, guasti al sistema idraulico o problemi dei
componenti meccanici.
 Indossare sempre indumenti relativamente stretti e allacciati per evi-
tare che rimangano impigliati nelle parti mobili. Indossare scarpe da
lavoro resistenti e con suola ruvida e dispositivi di protezione per occhi,
capelli, mani, orecchi e testa, nonché respiratore o maschera filtrante,
ove appropriato.
Disimballaggio della trinciatrice
1. Rimuovere i lati e la parte superiore della cassa di imballaggio della
trinciatrice.
2. Rimuovere le viti e le staffe che fissano la trinciatrice alla base della
cassa.
3. Rimuovere l’albero di trasmissione collegato all’apparato falciante.
Installazione delle bielle dell’offset anteriore
1. Allentare i dadi di serraggio nel punto di attacco inferiore e ruotare la
biella dell’offset verso l’alto rispetto alla scatola del cambio, come
mostrato.
2. Stringere saldamente il dado.
3. Ripetere la procedura per il lato opposto.
NOTA: La biella anteriore con la staffa di stoccaggio della presa di potenza
deve essere installata a destra della trinciatrice, come mostrato in Figura 16.

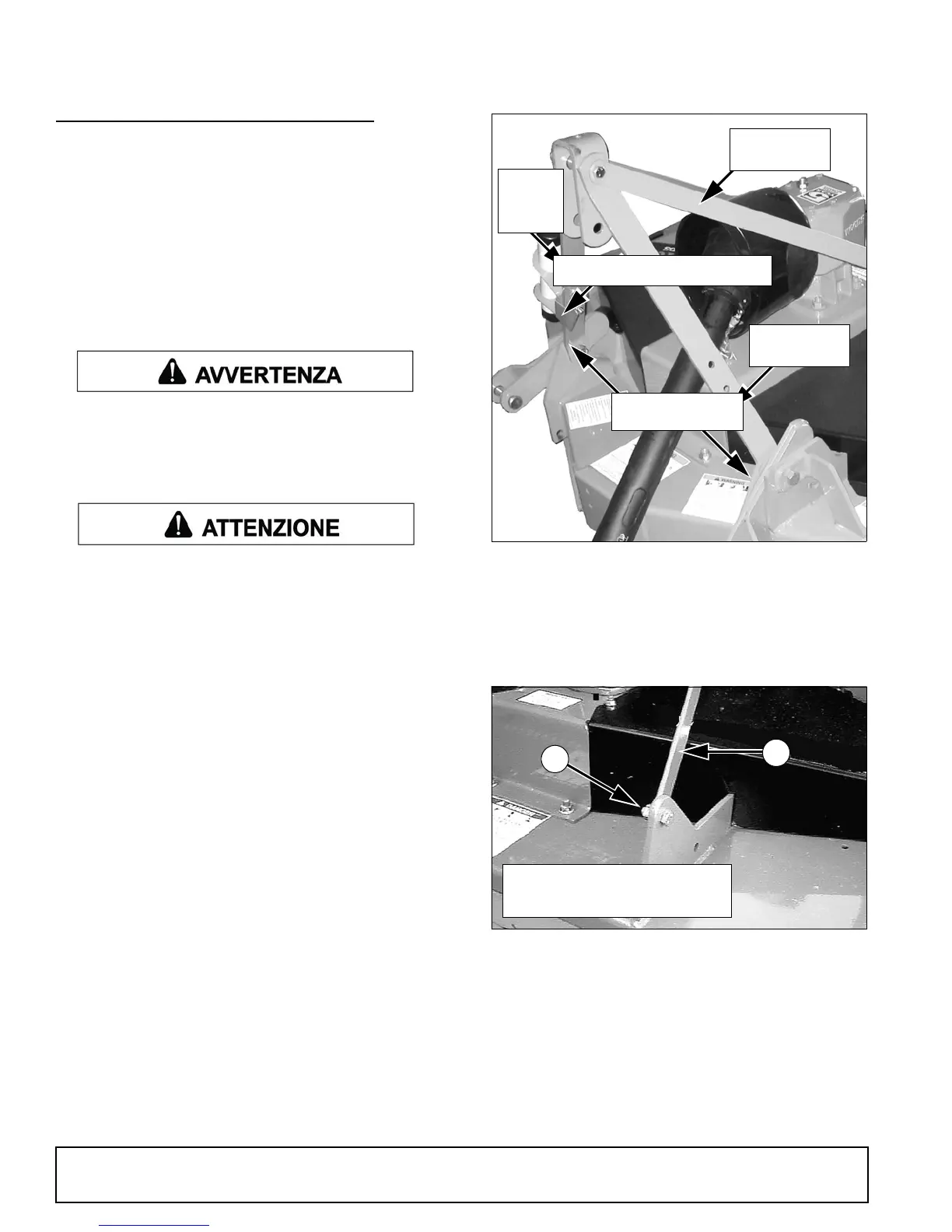

Figura 16. Bielle dell’offset anteriore installate
Installazione delle bielle dell’offset posteriore
1. Allentare il dado (44) sull’aletta del telaio posteriore e ruotare la biella
dell’offset (9) verso l’altro, come mostrato in Figura 17.
2. Ripetere la procedura per il lato opposto.
3. Non stringere in questo momento.
Figura 17. Biella dell’offset posteriore destro installata
Staffa di stoccaggio presa di potenza
Biella offset
posteriore
Biella
offset
Biella offset
anteriore
Dadi di bloccaggio
anteriore
CM1
CM905
44
9
9. Biella, offset posteriore
44. Dado, serraggio flangiato NC 1/2
