20 Appendice

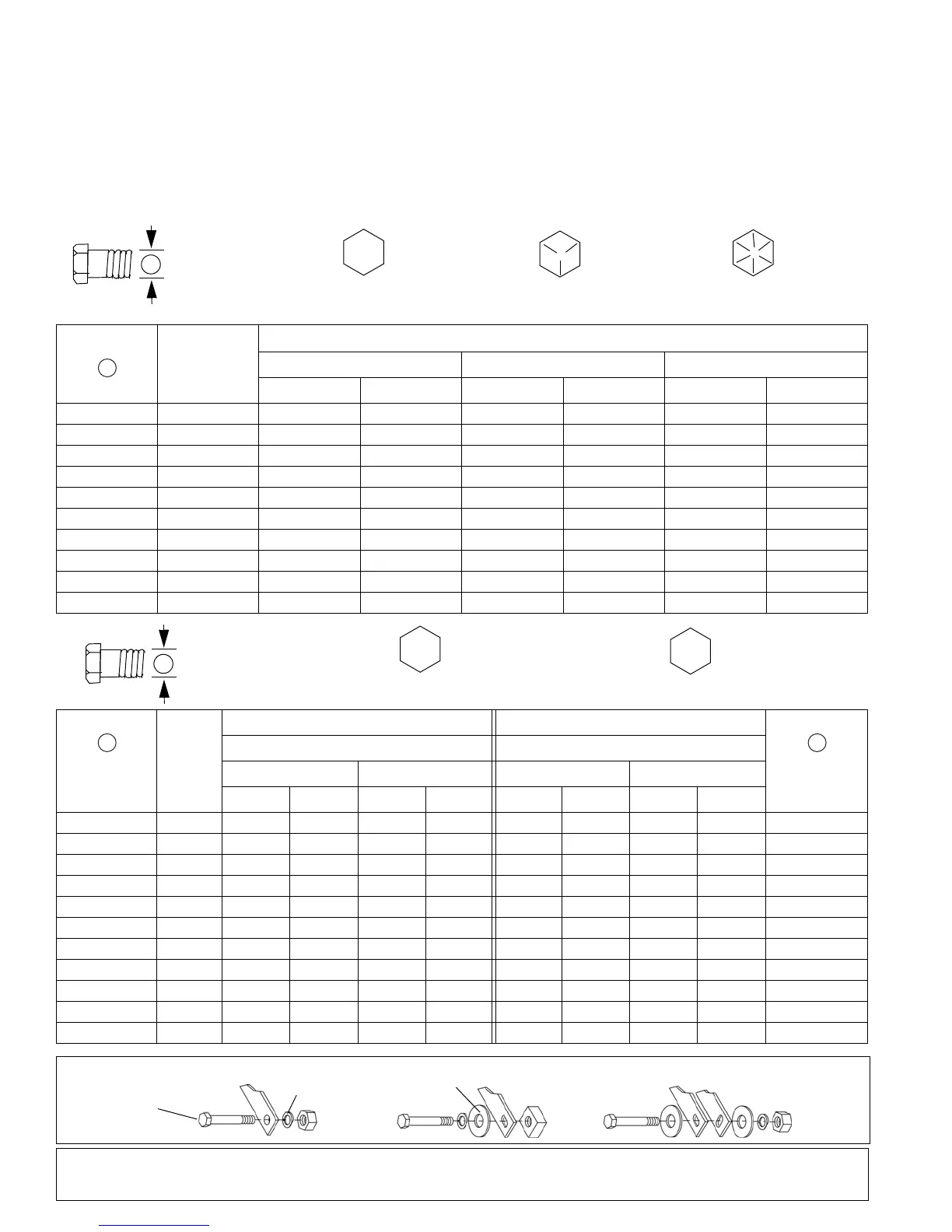

Tabella coppie e dimensioni dei bulloni (Rev. 28/03/2007)
TABELLA COPPIE DEI BULLONI
Serrare sempre i bulloni secondo questi valori, a meno che non sia indicato un valore di coppia o una procedura di serraggio diversa per
un’applicazione specifica.
Gli elementi di serraggio devono essere sempre sostituiti con lo stesso grado, come specificato nell’elenco delle parti all’interno del manuale.
Usare sempre lo strumento appropriato per il serraggio dei bulloni: SAE per i bulloni in misure SAE e Metrico per i bulloni in misure metriche.
Assicurarsi che le filettature degli elementi di serraggio siano pulite e che si inizi l’avvitamento della filettatura correttamente.
Tutti i valori di coppia seguono le specifiche usate sui bulloni definiti da SAE J1701 MAR 99 e J1701M LUG 96.
Diametro (pollici)
Dimensioni
Chiave
MARCATURA SULLA TESTA
SAE 2 SAE 5 SAE 8
lbs-ft N-m lbs-ft N-m lbs-ft N-m
1/4 in 7/16 in 6 8 10 13 14 18
5/16 in1/2 in121719262737
3/8 in 9/16 in 23 31 35 47 49 67
7/16 in5/8 in3648557578106
1/2 in 3/4 in 55 75 85 115 120 163
9/16 in 13/16 in 78 106 121 164 171 232
5/8 in 15/16 in 110 149 170 230 240 325
3/4 in 1-1/8 in 192 261 297 403 420 569
7/8 in 1-5/16 in 306 416 474 642 669 907
1 in 1-1/2 in 467 634 722 979 1020 1383
Diametro e
passo filettatura
(millimetri)
Dimensio
ni chiave
FILETTATURA A PASSO GROSSO FILETTATURA A PASSO FINE
Diametro e
passo filettatura
(millimetri)
MARCATURA SULLA TESTA MARCATURA SULLA TESTA
Metrico 8,8 Metrico 10,9 Metrico 8,8 Metrico 10,9
N-m lbs-ft N-m lbs-ft N-m lbs-ft N-m lbs-ft
6 x 1,0 10 mm 8 6 11 8 8 6 11 8 6 x 1,0
8 x 1,25 13 mm 20 15 27 20 21 16 29 22 8 x 1,0
10 x 1,5 16 mm 39 29 54 40 41 30 57 42 10 x 1,25
12 x 1,75 18 mm 68 50 94 70 75 55 103 76 12 x 1,25
14 x 2,0 21 mm 109 80 151 111 118 87 163 120 14 x 1,5
16 x 2,0 24 mm 169 125 234 173 181 133 250 184 16 x 1,5
18 x 2,5 27 mm 234 172 323 239 263 194 363 268 18 x 1,5
20 x 2,5 30 mm 330 244 457 337 367 270 507 374 20 x 1,5
22 x 2,5 34 mm 451 332 623 460 495 365 684 505 22 x 1,5
24 x 3,0 36 mm 571 421 790 583 623 459 861 635 24 x 2,0
30 x 3,0 46 mm 1175 867 1626 1199 1258 928 1740 1283 30 x 2,0
A
TABELLA COPPIE
SERIE SAE
Identificazione testa del
bullone nel sistema
SAE Grado 2
(Senza trattini)
SAE Grado 5
(3 trattini radiali)
SAE Grado 8
(6 trattini radiali)
A
TABELLA COPPIE
SERIE METRICA
Identificazione testa del
bullone nel sistema metrico
8,8
Metrico
Grado 10,9
10,9
Metrico
Grado 8,8
A
A
A
Installazioni tipiche delle rondelle
Rondella
Rondella piatta
09/08/00
Bullone
