Appendice 21
Tabella coppie e dimensioni dei bulloni (Rev.
TABELLA DIMENSIONI DEI BULLONI
NOTA:

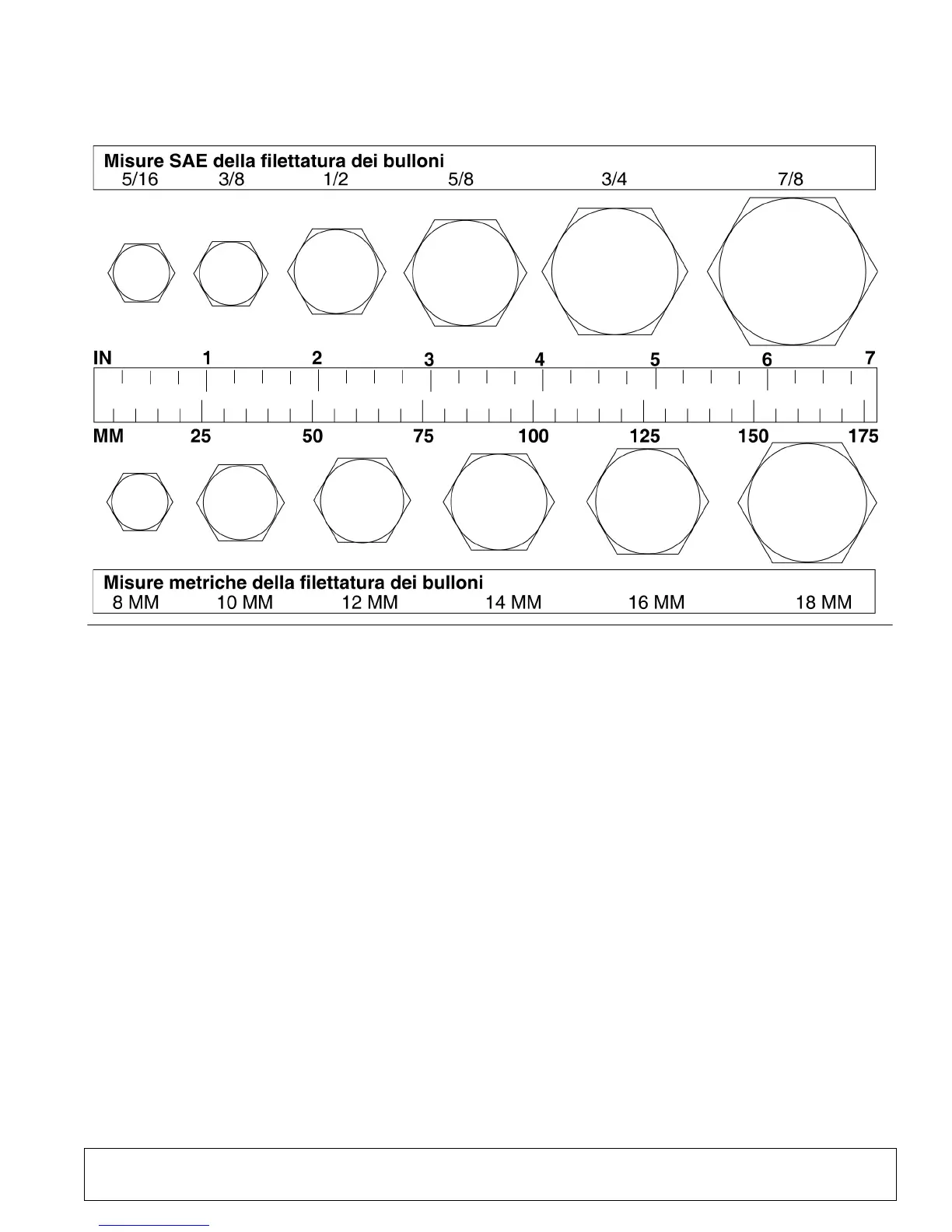

La tabella mostra le dimensioni della filettatura dei bulloni e le corrispondenti dimensioni della testa (chiave) per i bulloni in
misure SAE e in misure metriche standard.
ABBREVIAZIONI
AG....................................................................................... Agricoltura
ASABE.............................. ............ American Society of Agricultural &
Biological Engineers (ex ASAE)
ASAE ................................American Society of Agricultural Engineers
ATF ................................................. Fluido di trasmissione automatica
BSPP ..................... Filettatura parallela British Standard Pipe Parallel
BSPTM ...... Filettatura conica British Standard Pipe Tapered Maschio
CV............................................................................. Velocità costante
CCW .......................................................................... Senso antiorario
CW................................................................................... Senso orario
F.............................................................................................Femmina
FT.......................................................................... Filettatura completa
GA......................................................................................... Spessore
GR (5, ecc.) ..................................................................Grado (5, ecc.)
HHCS................................................................ Vite a testa esagonale
HT..................................................................... Trattato termicamente
JIC ...................Filettatura Joint Industry Council con svasatura
di 37°
LH ..................................................................................... Lato sinistro
SX.............................................................................................Sinistra
m...................................................................................................Metri
mm......................................................................................... Millimetri
M............................................................................................. Maschio
MPa................................................................................. Mega Pascal
N...............................................................................................Newton
NC ...............................................................Filettatura a passo grosso
NF ....................................................................Filettatura a passo fine
NPSM............. Filettatura cilindrica National Pipe Straight Mechanical
NPT ...................................... Filettatura conica National Pipe Tapered
NPT SWF Filettatura conica girevole femmina (National Pipe Tapered
Swivel Female)
ORBM ............................. Filettatura cilindrica O-Ring Boss - Maschio
P................................................................................................. Passo
PBY .............................................................................. Power-Beyond
psi.............................................................. Libbre per pollice quadrato
Ppd............................................................................ Presa di potenza
QD....................................................................Disconnessione rapida
RH ...................................................................................... Lato destro
ROPS ....................................Struttura di protezione anti-ribaltamento
RPM ................................................................................Giri al minuto
DX ............................................................................................. Destra
SAE .................................................. Society of Automotive Engineers
UNC ............................................. Filettatura unificata a passo grosso
UNF................................................... Filettatura unificata a passo fine
UNS......................................................... Filettatura unificata speciale
5/16 3/8 1/2 5/8 3/4 7/8
SAE Bolt Thread Sizes
MM 25 50 75 100 125 150 175
IN 1 7
Metric Bolt Thread Sizes
8MM 18MM14MM12MM10MM 16MM
2
34 5 6
