10 Betrieb
MAN1260 (09.04.2018)

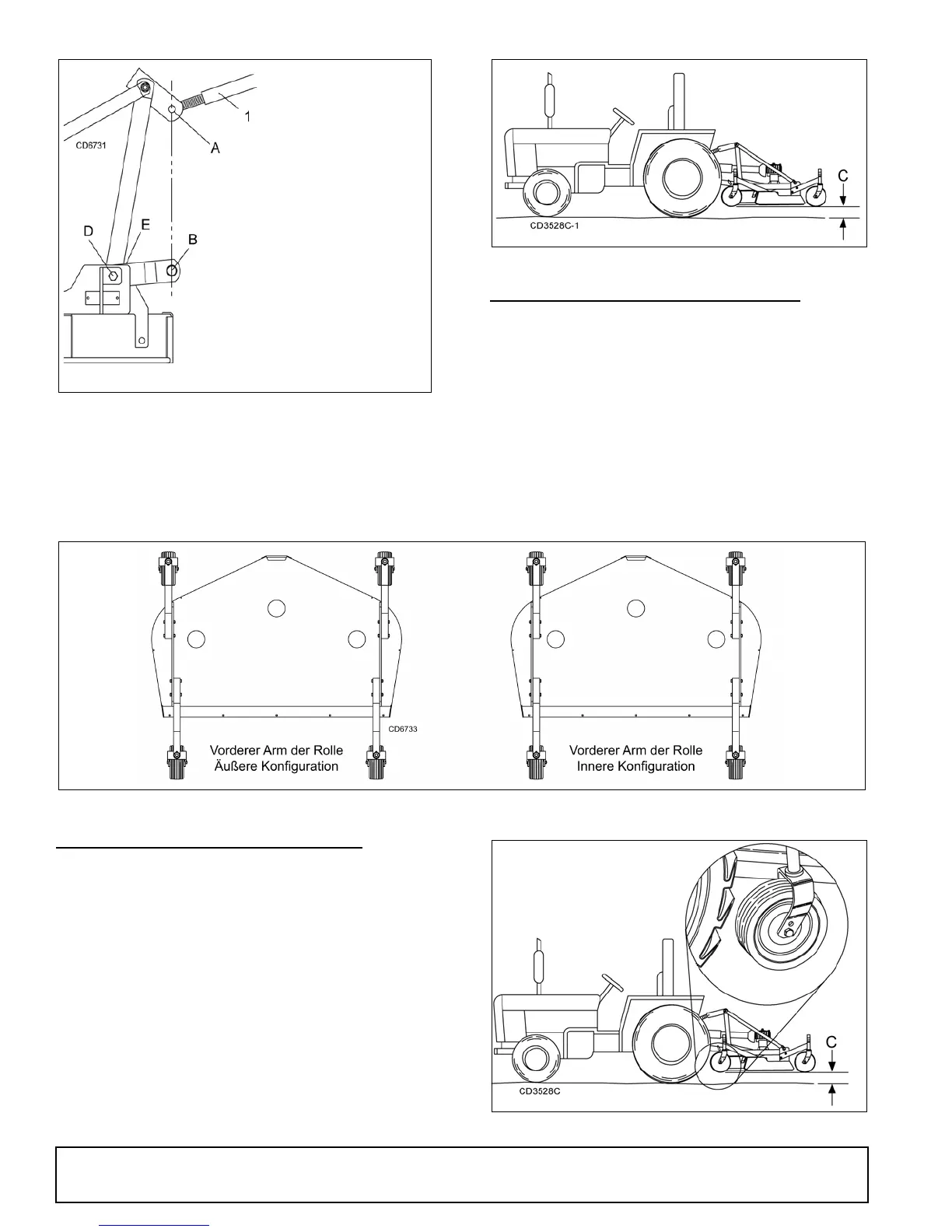

Abbildung 6
.
Anpassung der oberen Verbindungsstange
Abbildung 7
.
Laufrollenabstand
EINRICHTEN DES VORDEREN LAUFROLLENARMS
Nur für PRD6000E & PRD7200E
Die vorderen Rollen können in zwei Positionen eingestellt werden. Abbildung 8 zeigt die
beiden möglichen Konfigurationen des vorderen Arms der Rolle von PRD6000E und
PRD7200E.
O
Die innere Position ermöglicht es, die Außenkante des Mähers zum Trimmen
unter Sträuchern oder Zäunen zu nutzen.
O
Die äußere Position bietet den größten Abstand zu den hinteren Traktorreifen.
Um die Konfiguration zu ändern, entfernen Sie die Zylinderschrauben und Muttern und
versetzen Sie die Arme von einer Seite der Radschiene zur anderen. Sichern Sie es mit
dem gleichen Montagematerial.
Die hinteren Rollenarme sollten wie abgebildet montiert werden.
HINWEIS:
Die vorderen Rollenarme des PRD8400E sind fest montiert und
können nicht verändert werden.
Abbildung 8
.
Konfiguration des vorderen Rollenarms (Nur für PRD6000E und PRD7200E)
KOLLISIONSPRÜFUNG FÜR VORDERES LAUFRAD
HINWEIS
Q
Betreiben Sie Traktor und Mäher erst nach dieser Kollisionsprüfung. Wenn
Sie den Traktor wechseln, müssen Sie die Prüfung für die neue Verbindung
erneut durchführen.
Abbildung 9
. Kollisionsprüfung für vorderes Laufrad
1.Obere Traktorverbindungsstange
A.Oberer
Mähwerksbefestigungspunkt
B.Mäher-Kupplungsstift
D.Unterer
Kupplungsplattenbefestigungspunkt
E.Mäher-Kupplungsplatte
