wtw LF 340 - Posizione Delle Spine; Plug Arrangement

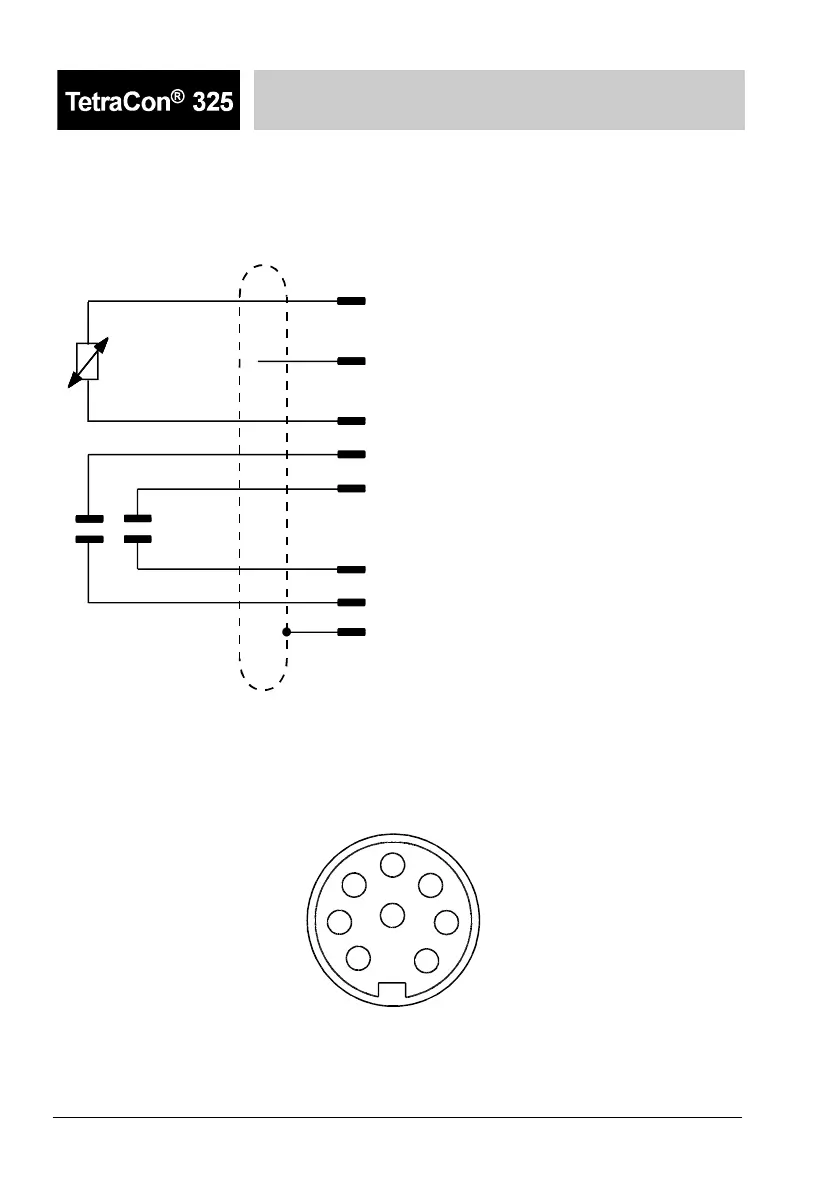

Sistemazione delle spine
Plug arrangement
Dati tecnici
64
65
8
6
1
4
2
5
3
7
Stecker 8-polig:
Ansicht von vorn
8-pin plug:
front view
Sensor Stecker 8-pol. mit Kabel
8-pin plug with cablesensor
8
6
1
4
Stromelektrode (Ring) current electrode (ring)
current electrode (ring)
screening
thermistor
thermistor
not lined
voltage electrode
voltage electrode
Thermistor
Thermistor
nicht belegt
Stromelektrode (Ring)
Abschirmung
Spannungselektrode
Spannungselektrode
2
5
3
7
Elettrodi
•
Numero degli elettrodi
•
Materiale degli elettrodi
4
Grafite
Materiale del fusto Epoxy, nero
Dimensioni
•
Diametro del fusto
•
Lunghezza del fusto
•
Diametro della testa di collegam.
•
Lunghezza tot. del sensore
•
Lunghezza del cavo
15,3 mm
120 mm
21,7 mm
162,5 mm
1,5 m (cavo sostituibile dal servizio
clienti WTW)
Profondità d’immersione min. 36 mm
max. lunghezza tot. incl. il cavo (
ϑ
< 80°C)
max. 120 mm (ϑ < 100°C)
Resistenza alla pressione 2 bar
Collegamenti
•
Cavo, spina
•
Cella di misura
Tipo di protezione IP67, spina a 8 pin
Tipo di protezione IP68 (20 m)
Costante di cella 0,475 cm
-1
± 1,5 %
Range di misura 1 µS/cm ... 2 S/cm
Range di applicazione con l’LF 330/3401 µS/cm ... 500 mS/cm
Misura della temperatura
•
Tipo di termistore
•
Materiale alloggiamento termistore
•
Range di lavoro
•
Tempo di risposta del termistore
•
Precisione del sensore
NTC integrato (30 KOhm / 25°C)
grafite
-5 ... +100°C
t
99
< 20 sec
± 0,2 K
Ambiente di immagazzinamento aria
