124

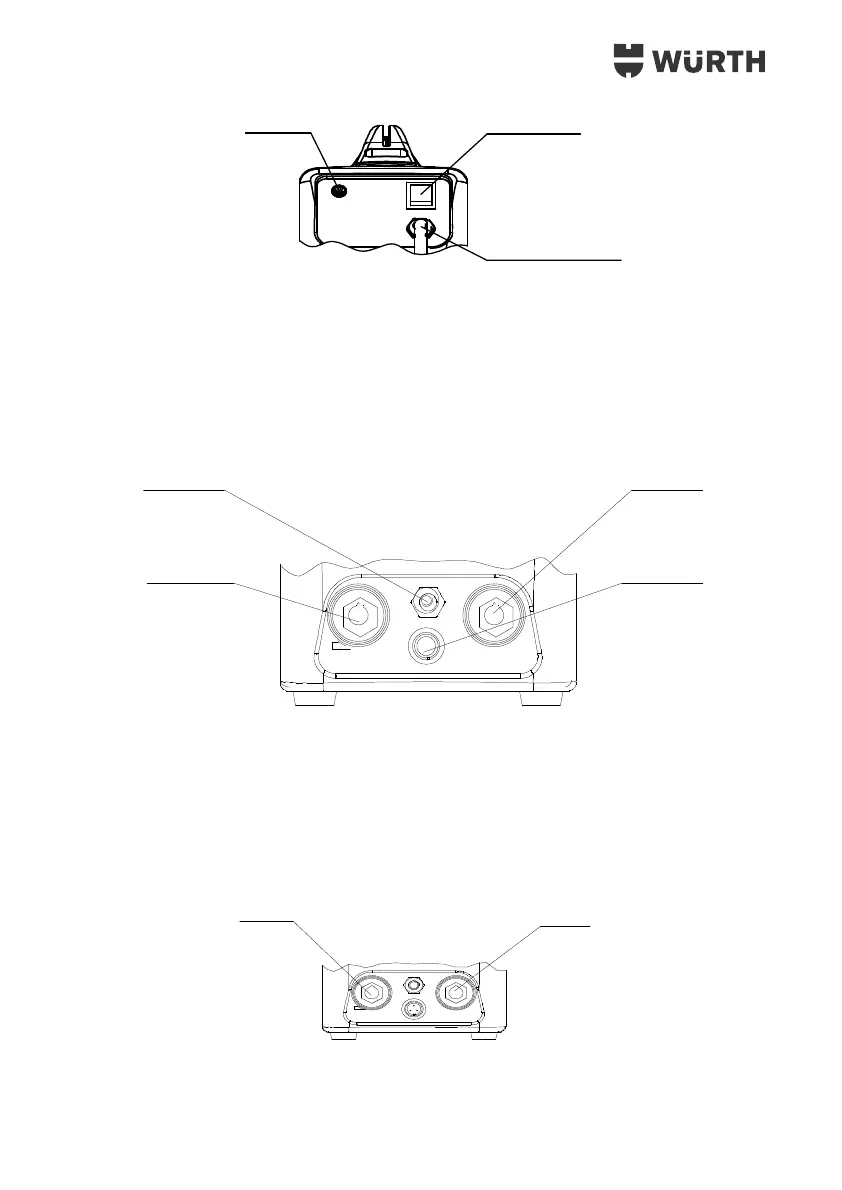

Input wiring drawing
6.4. Priklop kablov in gorilnika
• Priključite pozitiven kabel na hitri priključek pozitivnega pola (+) in ga obrnite v smeri urinega
kazalca.
• Priključite kabel za maso na hitri priključek negativnega pola (–) in ga s kleščami namestite na
obdelovanec.
6.5. Priklop kablov za način MMA
• Priključite pozitiven kabel na hitri priključek pozitivnega pola (+) in ga obrnite v smeri urinega
kazalca.
• Priključite kabel za maso na hitri priključek negativnega pola (–) in ga s kleščami namestite na
obdelovanec.
Priključek za plin
Stikalo za vklop/izklop
Enofazni električni priklop
220V-240V
Skica zadnje strani naprave
Hitra sponka -negativni pol (–)
Priklop inertnega plina za gorilnik
Kontrolni kabel za
nadzor gorilnika
Hitra sponka - pozitivni pol (+)
Hitra sponka - negativni pol (–)
Hitra sponka - pozitivni pol (+)
