Tehničke karakteristike
Uslovi okoline
Opseg temperature okoline:
5 ℃
~
+40 ℃ pri zavarivanju, vodeno hlađenje
-10 ℃
~
+40 ℃ pri zavarivanju, vazdušno hlađenje
-25 ℃
~
+55 ℃ pri transportu, skladištenju
Relativna vlažnost vazduha: pri 40 ℃, ≤ 50 %; pri 20 ℃, ≤ 90 %
Prašina, kiseline ili baze u vazduhu ili drugim materijalima, moraju biti ispod propisanih vrednosti
(izuzev onih koje se stvaraju u toku samog procesa zavarivanja). Nivo vibracija ne sme da bude
visok.
Nadmorska visina ispod 1000 m
Aparat zaštiti od uticaja kiše, kada se koristi u spoljnjem prostoru.
Brzina vetra treba da bude ispod 1 m/s
Zahtevi strujnog napajanja
Oscilogram napona treba da prikazuje stvarni sinusni oblik, a oscilacije frekvencije ne treba da pređu
±1% od nominalne vrednosti.
Oscilacije napona napajanja ne treba da pređu vrednost od ±15 % u odnosu na nominalnu vrednost.

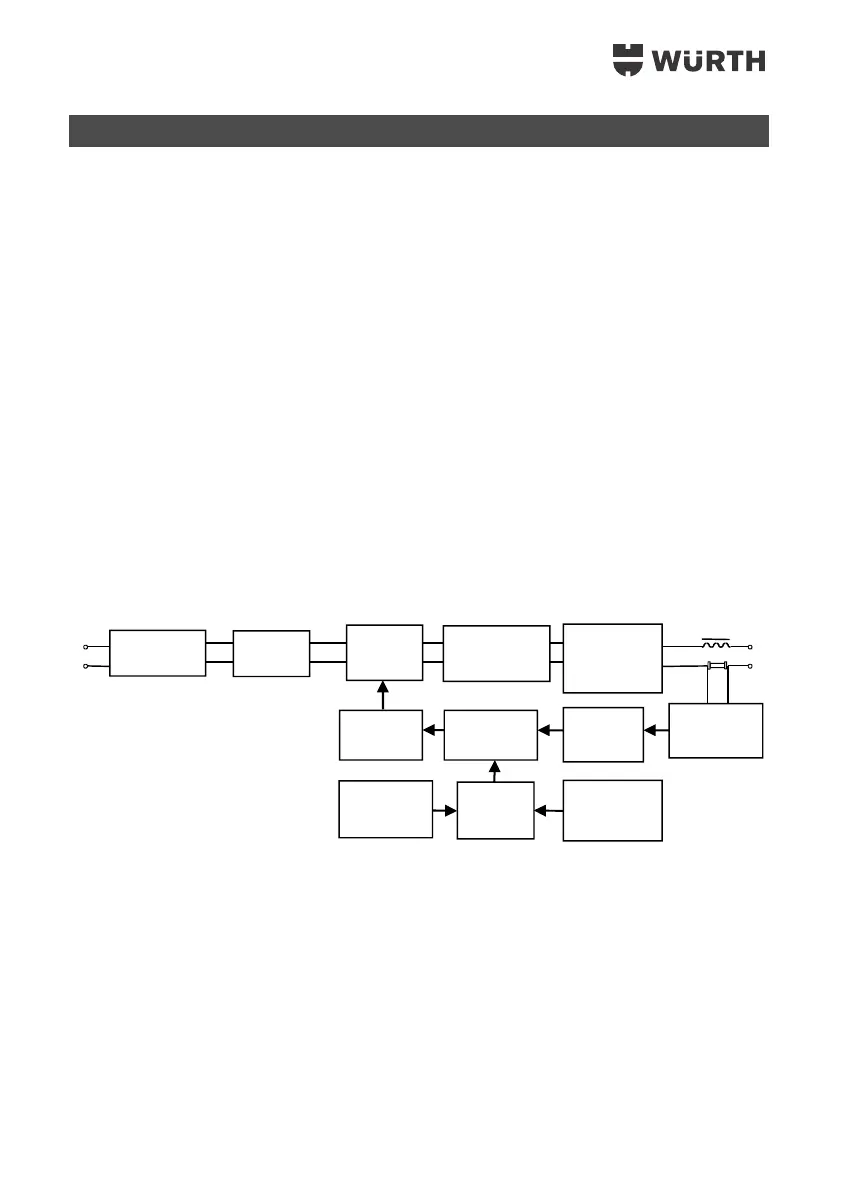

Osnove principa rada aparata
Aparat TIG 200 pulse spada u grupu inverterskih aparata sa DC impulsima i argonom kao zaštitnim
gasom, u kome je implementirana napredna IGBT tehnologija i brza dioda u primarnom strujnom delu
gde se vrši transformacija napona, što kao rezultat ima preciznu kontrolu električnog luka, uz prateću
funkciju pred-isticanja gasa i naknadnog isticanja gasa, beskontaktni visokofrekventni električni luk, sa
pouzdanom fazom njegovog formiranja, i stabilnim zavarivanjem. U kombinaciji sa zaštitnim
funkcijama ovaj aparat spada u grupu vrlo pouzdanih i kvalitetnih proizvoda.
Aparat se snabdeva sa naponom od 220 V
~
240 V AC preko prekidača SW1, a napon se ispravlja
sa BD1 jednofaznim ispravljačem, kondenzatorima C1
~
C4 koji filterišu jednosmerni napon (DC). Uz
pomoć IGBT (Q1, Q2, Q3 i Q4) formira se most inverterskog tipa sa učestanošću od 33 kHz
Ispravljač
Filter
Funkcija
invertera
Transformator
Ispravljač
visoke
učestanosti
Uzimanje
uzorka
Kontrola
odstupanja
Podešavanje
struje
Kontrola
procesa
Provera
zaštite
Modulacija
Pogon
