Σημείωση: Συνδέστε το δίκτυο ηλεκτρικού ρεύματος με τη γείωση, αντί με μηδενικό
δυναμικό.

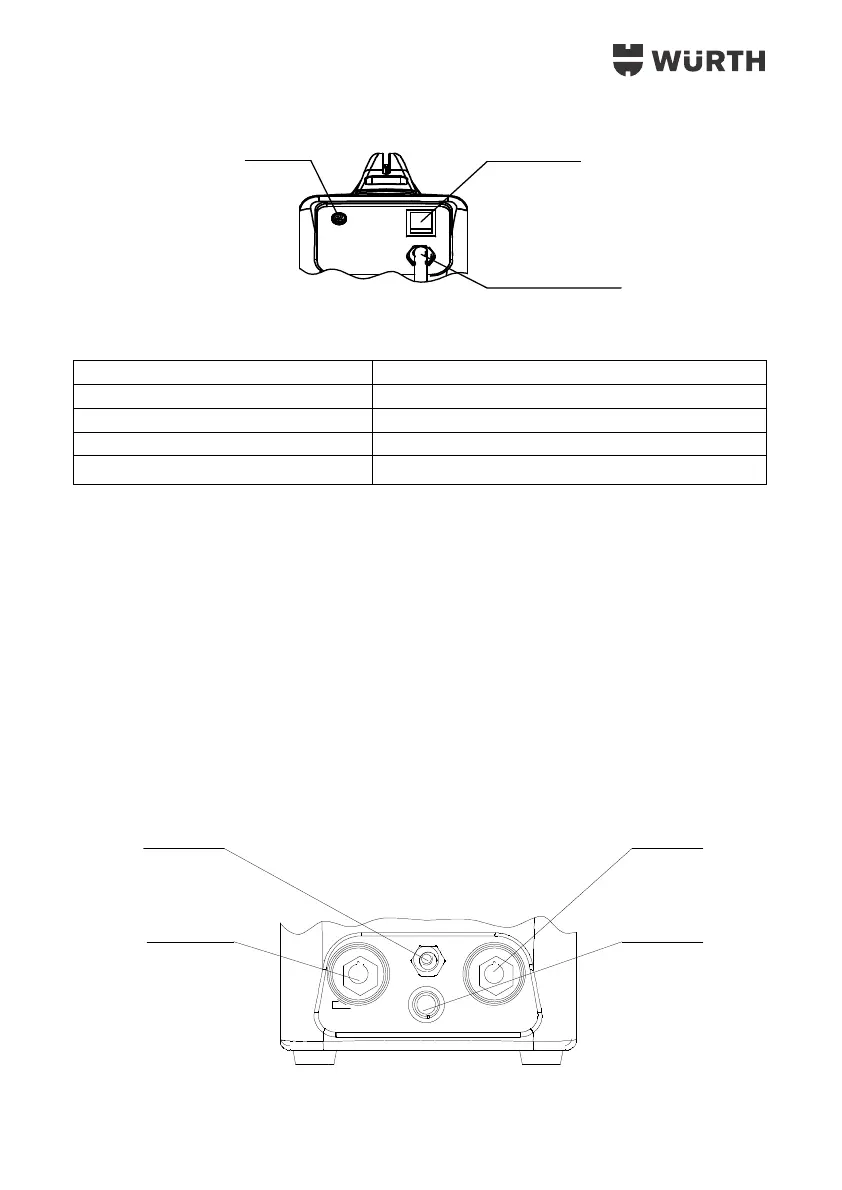

Διάγραμμα καλωδίωσης εισόδου
* Διαμόρφωση ηλεκτρικής τροφοδοσίας για μία μηχανή συγκόλλησης:
Στοιχείο TIG 200 pulse
ACB (A) ≥ 40
Ασφαλεια (A) 40
Μαχαιρωτος διακοπτης (A) ≥ 60
Γραμμη τροφοδοσιας (mm
2
)
≥ 4
Σημείωση: το ρεύμα διακοπής της ασφάλειας είναι διπλάσιο από το ονομαστικό ρεύμα λειτουργίας
της.
Σύνδεση με το αργόν (βλ. διάγραμμα καλωδίωσης εισόδου)
Εγκαταστήστε τη βαλβίδα μείωσης πίεσης (μετρητής αργόν) στη φιάλη αργόν, συνδέστε την οπή αερίου
στη φιάλη αργόν με την οπή εισόδου αργόν στο πίσω πλαίσιο της μηχανής συγκόλλησης
χρησιμοποιώντας το σωλήνα αερίου που παρέχεται μαζί με τη μηχανή και, στη συνέχεια, σφίξτε τις
συνδέσεις με τις επίσης παρεχόμενες θηλιές.
Σύνδεση με το κατεργαζόμενο τεμάχιο (βλ. διάγραμμα καλωδίωσης εισόδου)
Εισαγάγετε το βύσμα ταχείας σύνδεσης του καλωδίου στην υποδοχή εξόδου τροφοδοσίας / ταχείας
σύνδεσης θετικού "+" ηλεκτροδίου στο μπροστινό πλαίσιο της μηχανής συγκόλλησης και σφίξτε το
δεξιόστροφα. Συνδέστε το σφιγκτήρα γείωσης στο άλλο άκρο του καλωδίου με το κατεργαζόμενο
τεμάχιο.
Διάγραμμα καλωδίωσης εξόδου
Σύνδεση αερίου στην τσιμπίδα
Αρνητική υποδοχή ταχείας
Θετική υποδοχή
ταχείας σύνδεσης
Καλώδιο ελέγχου
στην τσιμπίδα
Είσοδος αερίου
ON/OFF
220V-240V
