* Karakteristike strujnih elemenata na aparatu za zavarivanje:
Opis TIG 200 pulse
ACB (A) ≥40
Osigurač (A) 40
Strujni prekidač (A) ≥ 60
Strujni kabl – presek (mm
2
)
≥ 4
Napomena: Jačina struje koja topi osigurač je dva puta veća od nominalne jačine struje.
Priključenje argona (videti skicu priključenja ulaznih veza)
Montirati dekompresioni ventil (merač pritiska argona) na bocu sa argonom, priključiti cev za gas sa
jedne strane na bocu sa argonom, a sa druge strane na ulaz u aparat na njegovom zadnjem panelu.
Ova cev se isporučuje zajedno sa aparatom za zavarivanje. Pritegnuti spojeve sa odgovarajućim
ključem koji se isto tako isporučuje zajedno sa aparatom.
Povezivanje sa radnim predmetom (videti skicu priključenja izlaznih veza)
Umetnuti priključak za brzo spajanje pozitivnog kabala sa elektrodom na pol “+”, na prednjem panelu
aparata, i pritegnuti ga zavrtanjem u smeru kazaljke na satu. Priključak za brzo spajanje na kablu za
masu spojiti sa negativnim polom “-”, na prednjem panelu aparata, a na drugom kraju istog kabla,
štipaljku za masu zakačiti na radni predmet.

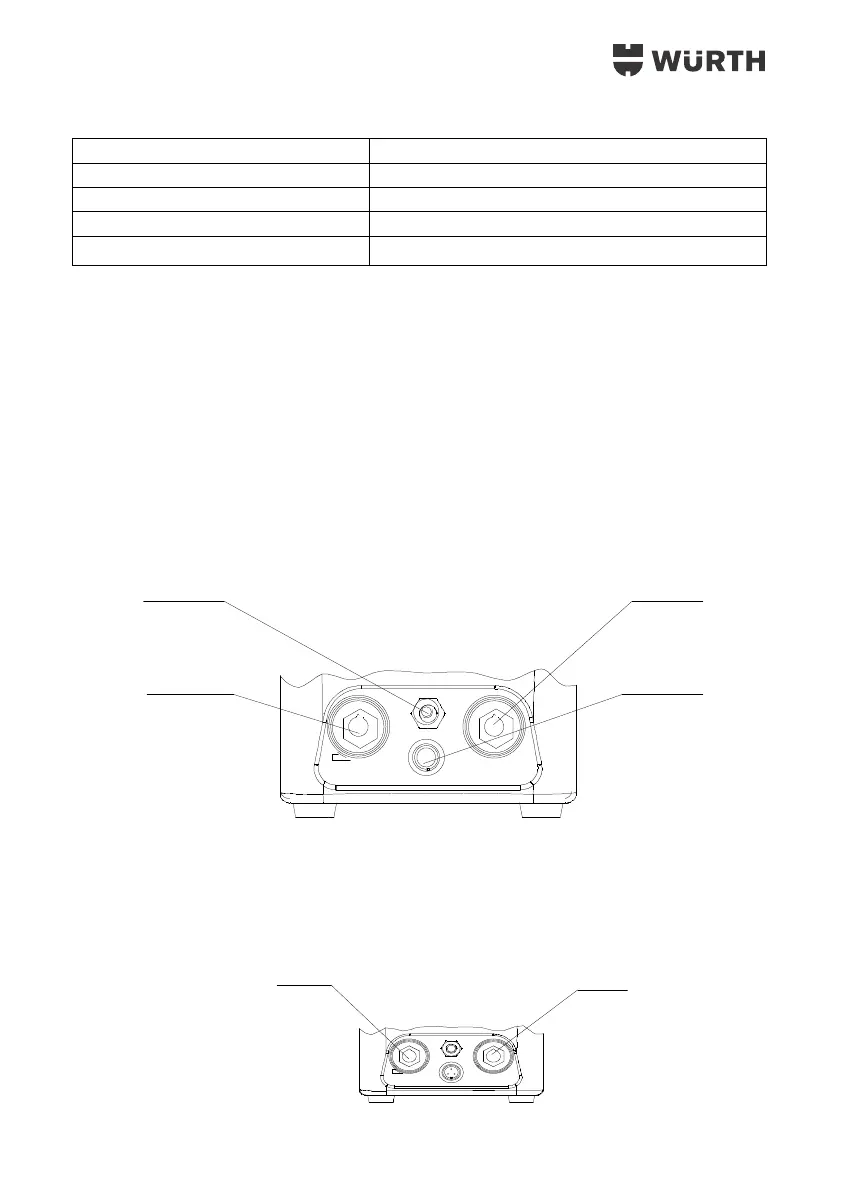

Skica priključenja izlaznih veza
Priključenje izlaznih veza kod modela MMA
Priključiti kabl od mase na “-“ pol, prednjeg panela i pričvrstiti ga, drugi kraj istog kabla prikačiti pomoći
štipaljke za radni predmet.
“－” pol za radni predmet
“＋” pol za nosač elektrode
Priključak gasa za gorionik
Konektor za brzo spajanje
negativnog pola
Konektor za brzo spajanje pozitivnog pola
Kontrolni kabl za gorionik
