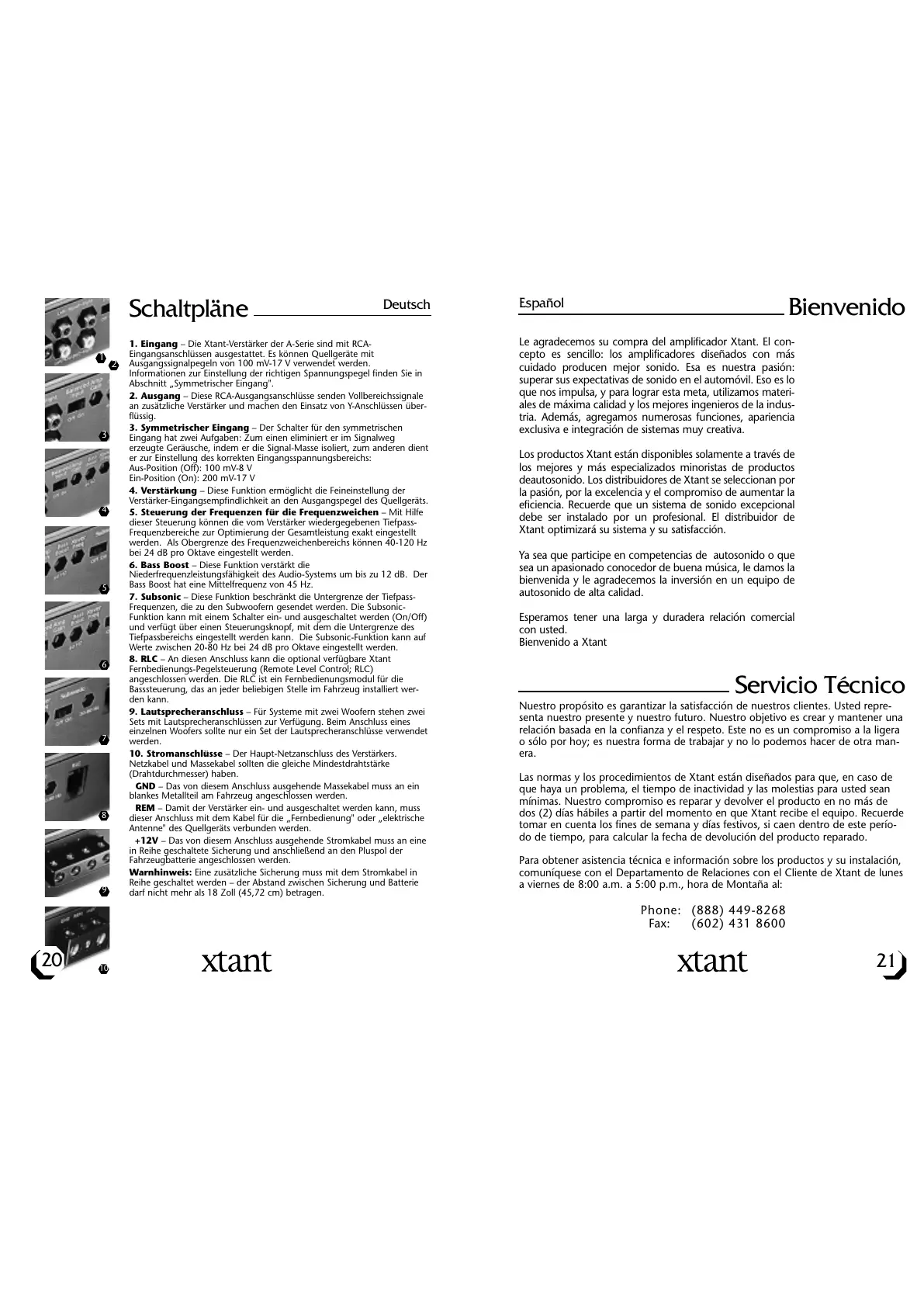

Schaltpläne
1. Eingang – Die Xtant-Verstärker der A-Serie sind mit RCA-
Eingangsanschlüssen ausgestattet. Es können Quellgeräte mit
Ausgangssignalpegeln von 100 mV-17 V verwendet werden.
Informationen zur Einstellung der richtigen Spannungspegel finden Sie in
Abschnitt „Symmetrischer Eingang".
2. Ausgang – Diese RCA-Ausgangsanschlüsse senden Vollbereichssignale
an zusätzliche Verstärker und machen den Einsatz von Y-Anschlüssen über-
flüssig.
3. Symmetrischer Eingang – Der Schalter für den symmetrischen
Eingang hat zwei Aufgaben: Zum einen eliminiert er im Signalweg
erzeugte Geräusche, indem er die Signal-Masse isoliert, zum anderen dient
er zur Einstellung des korrekten Eingangsspannungsbereichs:
Aus-Position (Off): 100 mV-8 V
Ein-Position (On): 200 mV-17 V
4. Verstärkung – Diese Funktion ermöglicht die Feineinstellung der
Verstärker-Eingangsempfindlichkeit an den Ausgangspegel des Quellgeräts.
5. Steuerung der Frequenzen für die Frequenzweichen – Mit Hilfe
dieser Steuerung können die vom Verstärker wiedergegebenen Tiefpass-
Frequenzbereiche zur Optimierung der Gesamtleistung exakt eingestellt
werden. Als Obergrenze des Frequenzweichenbereichs können 40-120 Hz
bei 24 dB pro Oktave eingestellt werden.
6. Bass Boost – Diese Funktion verstärkt die
Niederfrequenzleistungsfähigkeit des Audio-Systems um bis zu 12 dB. Der
Bass Boost hat eine Mittelfrequenz von 45 Hz.
7. Subsonic – Diese Funktion beschränkt die Untergrenze der Tiefpass-
Frequenzen, die zu den Subwoofern gesendet werden. Die Subsonic-
Funktion kann mit einem Schalter ein- und ausgeschaltet werden (On/Off)
und verfügt über einen Steuerungsknopf, mit dem die Untergrenze des
Tiefpassbereichs eingestellt werden kann. Die Subsonic-Funktion kann auf
Werte zwischen 20-80 Hz bei 24 dB pro Oktave eingestellt werden.
8. RLC – An diesen Anschluss kann die optional verfügbare Xtant
Fernbedienungs-Pegelsteuerung (Remote Level Control; RLC)
angeschlossen werden. Die RLC ist ein Fernbedienungsmodul für die
Basssteuerung, das an jeder beliebigen Stelle im Fahrzeug installiert wer-
den kann.
9. Lautsprecheranschluss – Für Systeme mit zwei Woofern stehen zwei
Sets mit Lautsprecheranschlüssen zur Verfügung. Beim Anschluss eines
einzelnen Woofers sollte nur ein Set der Lautsprecheranschlüsse verwendet
werden.
10. Stromanschlüsse – Der Haupt-Netzanschluss des Verstärkers.
Netzkabel und Massekabel sollten die gleiche Mindestdrahtstärke
(Drahtdurchmesser) haben.
GND – Das von diesem Anschluss ausgehende Massekabel muss an ein
blankes Metallteil am Fahrzeug angeschlossen werden.
REM – Damit der Verstärker ein- und ausgeschaltet werden kann, muss
dieser Anschluss mit dem Kabel für die „Fernbedienung" oder „elektrische
Antenne" des Quellgeräts verbunden werden.
+12V – Das von diesem Anschluss ausgehende Stromkabel muss an eine
in Reihe geschaltete Sicherung und anschließend an den Pluspol der
Fahrzeugbatterie angeschlossen werden.
Warnhinweis: Eine zusätzliche Sicherung muss mit dem Stromkabel in
Reihe geschaltet werden – der Abstand zwischen Sicherung und Batterie
darf nicht mehr als 18 Zoll (45,72 cm) betragen.
Deutsch
Servicio Técnico
Nuestro propósito es garantizar la satisfacción de nuestros clientes. Usted repre-
senta nuestro presente y nuestro futuro. Nuestro objetivo es crear y mantener una
relación basada en la confianza y el respeto. Este no es un compromiso a la ligera
o sólo por hoy; es nuestra forma de trabajar y no lo podemos hacer de otra man-
era.
Las normas y los procedimientos de Xtant están diseñados para que, en caso de
que haya un problema, el tiempo de inactividad y las molestias para usted sean
mínimas. Nuestro compromiso es reparar y devolver el producto en no más de
dos (2) días hábiles a partir del momento en que Xtant recibe el equipo. Recuerde
tomar en cuenta los fines de semana y días festivos, si caen dentro de este perío-
do de tiempo, para calcular la fecha de devolución del producto reparado.
Para obtener asistencia técnica e información sobre los productos y su instalación,
comuníquese con el Departamento de Relaciones con el Cliente de Xtant de lunes
a viernes de 8:00 a.m. a 5:00 p.m., hora de Montaña al:
Phone: (888) 449-8268
Fax: (602) 431 8600
Bienvenido
Le agradecemos su compra del amplificador Xtant. El con-
cepto es sencillo: los amplificadores diseñados con más
cuidado producen mejor sonido. Esa es nuestra pasión:
superar sus expectativas de sonido en el automóvil. Eso es lo
que nos impulsa, y para lograr esta meta, utilizamos materi-
ales de máxima calidad y los mejores ingenieros de la indus-
tria. Además, agregamos numerosas funciones, apariencia
exclusiva e integración de sistemas muy creativa.
Los productos Xtant están disponibles solamente a través de
los mejores y más especializados minoristas de productos
deautosonido. Los distribuidores de Xtant se seleccionan por
la pasión, por la excelencia y el compromiso de aumentar la
eficiencia. Recuerde que un sistema de sonido excepcional
debe ser instalado por un profesional. El distribuidor de
Xtant optimizará su sistema y su satisfacción.
Ya sea que participe en competencias de autosonido o que
sea un apasionado conocedor de buena música, le damos la
bienvenida y le agradecemos la inversión en un equipo de
autosonido de alta calidad.
Esperamos tener una larga y duradera relación comercial
con usted.
Bienvenido a Xtant
21
Español
9
10
1
2
3
4
5
6
7
8
20
