T5000 — Bediende pomp CO
2
/Air
20 psi (1.4 bar) min.
80 psi (5.5 bar) max
34°F (1.1°C)
120°F (49°C)
De Flojet T5000 luchtgedreven membraanpomp is ontworpen om superieure prestaties en betrouwbaar-
heid te bieden voor het doseren van Bag-In-Box siropen, sapconcentraten, thee en likeur.
Montage en installatie
Bediening
zie figuur 3 voor minimale en maximale parameters.
De pomp zal nu automatisch werken, d.w.z. starten en stoppen als
dat nodig is en de druk van de afgifteklep constant houden.
Het Flojet Model T5000 heeft een automatische afsluiter die
de pomp stillegt en de gastoevoer stopt als de zak leeg is en
een hoog vacuüm wordt opgebouwd. De pomp zal automatisch
opnieuw starten als een nieuwe zak wordt aangesloten en
het vacuüm in de inlaatleiding weer de normale waarde heeft
aangenomen.
De FLOJET messing gasinlaatfitting (fig. 5) is voorzien van een
gasafsluitklep die automatisch wordt geactiveerd wanneer de
fitting wordt losgekoppeld. Dit elimineert de noodzaak om de
gastoevoer naar andere gebruikte systemen af te sluiten. De
gasdruk wordt hersteld wanneer de poort weer op de pomp wordt
aangesloten. Raadpleeg het installatieboekje van de F100-253
voor de volledige werking en het oplossen van problemen.
VOORZICHTIG: Bevestig de pomp en de montag-
esteunen stevig aan het rek of montagebord. Zie figuur
3 voor maximale en minimale bedrijfsparameters.

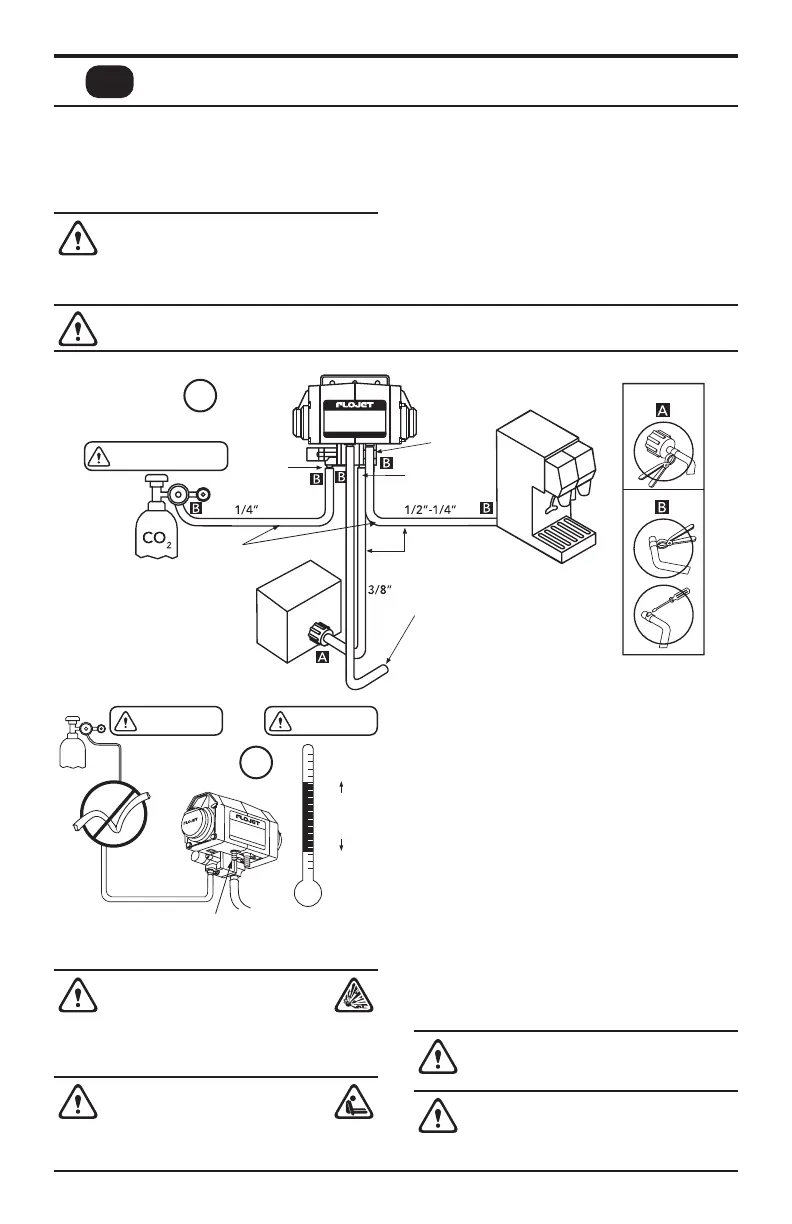

Installeer de pomp zoals afgebeeld in figuur 2 (typische
installatie) en figuur 4 (eerste installatie).
WAARSCHUWING: EXPLOSIEGEVAAR
Alleen voor de gespecificeerde producten
gebruiken. POMP GEEN VLOEISTOFFEN MET
EEN VLAMPUNT VAN MINDER DAN 37.8 °C (100 °F) EN
GEBRUIK DE POMP NIET BIJ AANWEZIGHEID VAN BRANDBARE
DAMPEN.
VERSTIKKINGSGEVAAR
Zorg bij gebruik met CO
2
of N
2
dat de
ruimte goed geventileerd is of dat de
uitlaatgassen via een slang naar de buitenlucht worden
afgevoerd.
Verhoog de CO
2
-druk. Open de afgifteklep om het systeem te
ontluchten. De productstroom en-druk kunnen door verhoging
of verlaging van de gasdruk worden aangepast aan verschillen
in productviscositeit, leidinglengte of andere installatieomstan-
digheden.
OPMERKING: De pomp is in de fabriek schoongemaakt. Zie F100-
253 en 91000-342 voor volledige installatie- en productspecificaties.
2
VOORZICHTIG 0 PSI
GASINVOER
Versterkt
Alleen
voedselkwaliteit
Gasuitlaatpoort
Vloeistofinlaatdruk
max. 10 psi (0,7 bar)
Veilige
bedrijfstem-
peratuur
vloeistof
GAS UIT
Als de pomp niet door lucht wordt aange-
dreven, verwijder dan de luchtuitlaatdemper,
bevestig de slang en ontlucht de pomp naar
buiten.
VLOEIBARE
UITGANG
BIB Connector
VLOEIBARE
INLAAT
3
VOORZICHTIG VOORZICHTIG
WAARSCHUWING: Gebruik de pomp niet
als deze enige schade vertoont, zoals gebroken
poortclips.
OPMERKING: VERWIJDERING VAN HET
PRODUCT AAN HET EINDE LEVENSDUUR
Behandel en voer al het afval af in overeenstem-
ming met de plaatselijke wet- en regelgeving.
WAARSCHUWING: De pomp is NIET TE REPAREREN. Wijzig of verander de pomp op geen enkele manier, omdat dit
kan leiden tot CO2- of vloeistoflekken, wat kan leiden tot materiële schade, ernstig persoonlijk letsel en/of de dood.
