T5000 — Pompa Operated CO
2
/Aria
20 psi (1.4 bar) min.
80 psi (5.5 bar) max
34°F (1.1°C)
120°F (49°C)
La pompa a membrana pneumatica T5000 di Flojet è progettata per offrire prestazioni e affidabilità supe-
riori per l’erogazione di sciroppi Bag-In-Box, succhi concentrati, tè e liquori.
Montaggio e installazione
Funzionamento
Fare riferimento alla Figura 3 per i parametri minimi e massimi.
La pompa funzionerà automaticamente avviandosi e arrestandosi
su richiesta, mantenendo la pressione costante alla valvola
dispensatrice.
Il modello Flojet T5000 ha una valvola di arresto automatico che
ferma la pompa interrompendo la fornitura del gas quando nella
linea di entrata si accumula vuoto in grandi quantità quando la
sacca è vuota. La pompa si riavvierà automaticamente quando
viene collegata una nuova sacca e il livello di vuoto nella linea di
entrata è tornato normale.
Il raccordo ingresso gas FLOJET in ottone (fig. 5) è dotato di una
valvola di intercettazione gas che si attiva automaticamente
quando il raccordo viene scollegato. Ciò elimina la necessità di in-
terrompere la fornitura di gas ad altri sistemi in uso. La pressione
del gas viene ripristinata quando la porta viene ricollegata alla
pompa. Fare riferimento al libretto di installazione F100-253 per il
funzionamento completo e la risoluzione dei problemi.
ATTENZIONE: Fissare la pompa e le staffe di
montaggio alla rastrelliera o al pannello di montaggio.
Vedere la Figura 3 per i parametri operativi minimi e

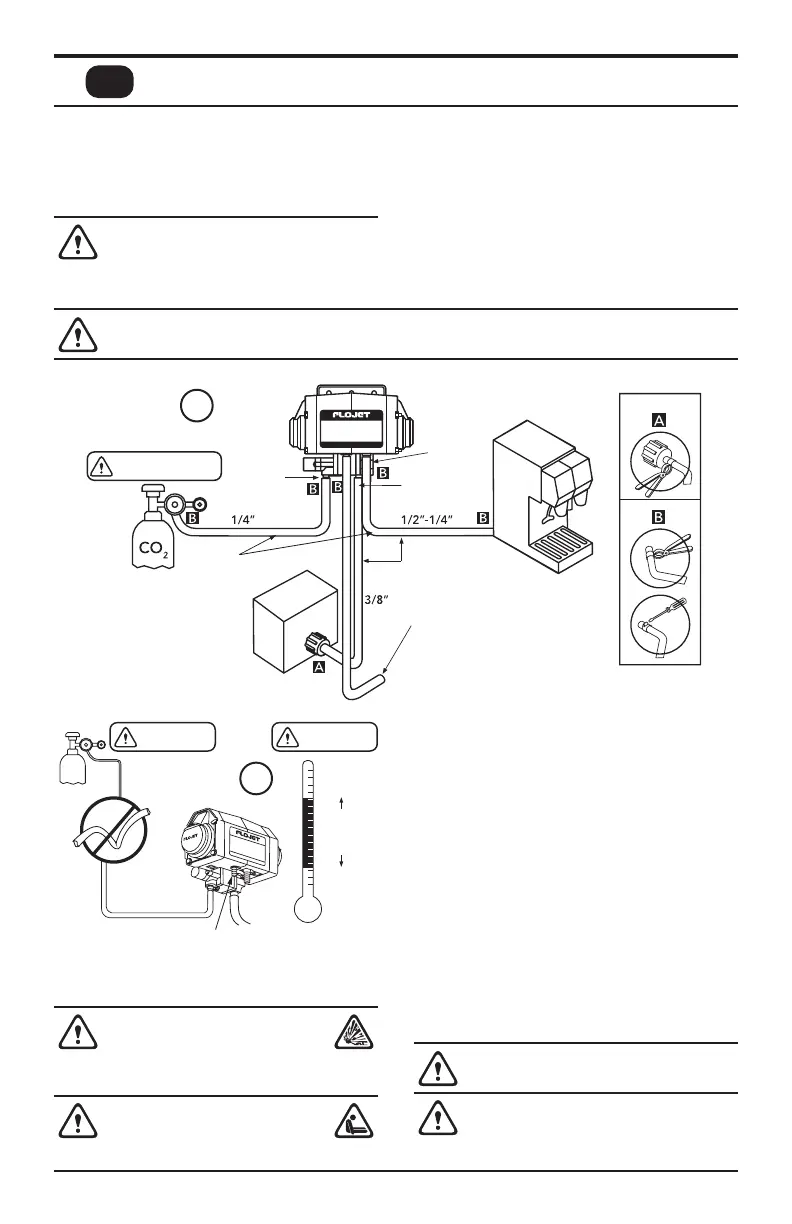

massimi. Installare come mostrato nella figura 2 (in-
stallazione tipica) e nella figura 4 (installazione iniziale).
ATTENZIONE: PERICOLO DI ESPLOSIONE
Usare solamente con i prodotti specificati.
NON POMPARE LIQUIDI CON PUNTO DI
INFIAMMABILITÀ MINORE DI 37.8°C, NÉ USARE DOVE SONO
PRESENTI VAPORI INFIAMMABILI.
PERICOLO DI SOFFOCAMENTO
Se viene usata con CO
2
o N
2
, accertarsi
che l’area sia ben ventilata o che il gas sia
scaricato all’esterno attraverso un tubo flessibile.
Aumentare la pressione CO
2
. Aprire la valvola di erogazione per
espellere l’aria dal sistema. Il flusso del prodotto e la pressione
possono essere regolati aumentando o diminuendo la pressione
del gas, a seconda delle diverse viscosità del prodotto, lunghezza
delle linee o altre condizioni d’installazione.
NOTA: la pompa è stata igienizzata alla fabbrica. Per le specifiche
complete sull’installazione e sul prodotto, fare riferimento a F100-
253 e 91000-342.
2
ATTENZIONE 0 PSI
INGRESSO
GAS
Rinforzato
Solo per uso
alimentare
Porta di uscita
del gas
Pressione di ingresso del
liquido 10 psi (0,7 bar) max
Temperatura
di esercizio
del fluido
sicuro
GAS FUORI
Se la pompa è azionata in modo diverso
dall’aria, rimuovere il silenziatore di
scarico dell’aria, collegare il tubo flessibile e
sfiatare all’esterno.
USCITA DEL
LIQUIDO
BIB Connettore
INGRESSO
LIQUIDO
3
ATTENZIONE ATTENZIONE
AVVERTENZA: non utilizzare la pompa se
presenta danni, ad esempio clip della porta rotti.
AVVISO: SMALTIMENTO DEL PRODOTTO A FINE
VITA
Gestire e smaltire tutti i rifiuti in conformità con le
leggi e i regolamenti locali.
ATTENZIONE: la pompa NON È RIPARABILE. Non modificare o alterare la pompa in alcun modo poiché ciò potrebbe
causare perdite di CO
2
o liquidi con conseguenti danni alla proprietà, gravi lesioni personali e/o morte.
