4
20 psi (1.4 bar) min.
80 psi (5.5 bar) max
34°F (1.1°C)
120°F (49°C)
La pompe à membrane pneumatique T5000 de Flojet est conçue pour offrir des performances et une
fiabilité supérieures pour la distribution de sirops Bag-In-Box, de concentrés de jus, de thés et de liqueurs.
Fixation et installation
MISE EN GARDE: Bien fixer la pompe et les sup-
ports de fixation au châssis ou à la plaque de fixation.
Consulter la Figure 3 pour connaître les paramètres
minimaux et maximaux de fonctionnement. Installer

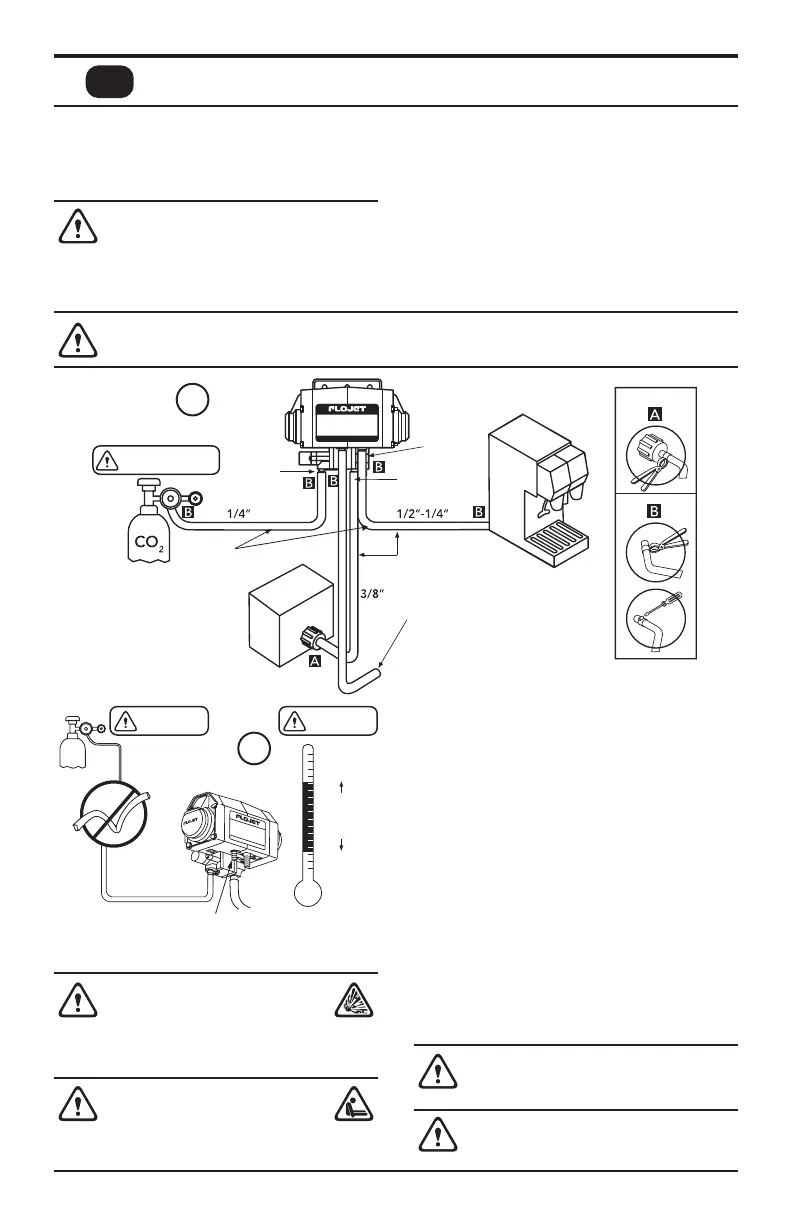

conformément à la Figure 2 (installation typique) et la
Figure 4 (installation initiale).
AVERTISSEMENT : RISQUE D’EXPLOSION
À utiliser uniquement avec les produits
spécifiés. NE PAS POMPER DE
LIQUIDES DONT LE POINT D’ÉCLAIR EST INFÉRIEUR À 37.8°C
(100°F) ET NE PAS UTILISER EN PRÉSENCE DE VAPEURS
INFLAMMABLES.
DANGER D’ASPHYXIE
En cas d’utilisation avec du CO
2
ou du N
2
,
assurez-vous que la zone est bien
aérée et que la ventilation du gaz vers el’xtérieur est assurée
par un tuyau
Augmenter la pression en CO2. Ouvrir la vanne de distribution
pour évacuer l’air du système.
Le flux et la pression du produit peuvent être ajustés en
augmentant ou diminuant la pression de gaz pour s’adapter aux
différences de viscosité de produit, longueurs de ligne ou autres
conditions d’installation.
REMARQUE : La pompe est nettoyée en usine. Pour une installa-
tion complète et les spécifications de produit, consulter F100-253
et 91000-342.
2
ATTENTION 0 PSI
GAZ
ENTRÉE
Renforcé
Qualité alimentaire
uniquement
Orifice de sortie du gaz
Pression d’entrée du
liquide 0,7 bar max.
Température de
fonctionnement
sûre du produit
SORTIE DE GAZ
Si la pompe n’est pas entraînée par l’air,
enlever le silencieux d’échappement d’air,
fixer le tuyau le silencieux d’échappement
d’air, fixer le tuyau et et évacuer l’air vers
l’extérieur
LIQUID
OUT
BIB Connecteur
SORTIE
LIQUIDE
3
ATTENTION ATTENTION
FR
T5000 — Exploité pompe CO
2
/Air
AVERTISSEMENT:N’utilisez pas la pompe si
elle présente des dommages tels que des clips de
port cassés.
AVIS: ÉLIMINATION DU PRODUIT EN FIN DE VIE
Traiter et éliminer tous les déchets conformément
aux lois et réglementations locales.
Fonctionnement
Consulter la Figure 3 pour obtenir les paramètres minimaux et
maximaux.
La pompe fonctionnera automatiquement en démarrant et s’ar-
rêtant à la demande, tout en maintenant une pression constante
au niveau de la vanne de distribution.
Le modèle T5000 de Flojet est équipé d’une vanne à fermeture
automatique qui arrête la pompe en coupant l’alimentation en
gaz si un grand vide s’accumule dans la ligne d’arrivée lorsque la
poche est vide. La pompe est automatiquement redémarrée dès
qu’une nouvelle poche de produit est connectée et que le vide
dans la ligne d’arrivée est redevenu normal.
Le raccord d’entrée de gaz en laiton FLOJET (fig. 5) comprend
un robinet d’arrêt de gaz qui s’active automatiquement lorsque
le raccord est déconnecté. Cela élimine le besoin de couper
l’alimentation en gaz des autres systèmes utilisés. La pression
du gaz est rétablie lorsque le port est à nouveau branché sur la
pompe. Reportez-vous au livret d’installation F100-253 pour le
fonctionnement complet et le dépannage.
AVERTISSEMENT : la pompe n'est PAS RÉPARABLE. Ne modifiez pas la pompe de quelque façon que ce soit, car cela
pourrait entraîner des fuites de CO
2
ou de liquide entraînant des dommages matériels, des blessures corporelles graves
et/ou la mort.
