Einbau-, Betriebs- und Wartungsanleitung Baureihe MPB, MPV
Eine Reparatur kann auf unterschiedliche Weise
durchgeführt werden. Je nach Bereich (A bis G)
können folgende Methoden angewandt werden. In
einigen Fällen ist der Einsatz von Neuteilen die beste
Lösung.
"A": Außendurchmesser nacharbeiten
(egalisieren), dabei sollte die Spaltweite laut
Tabelle nicht überschritten werden. Die neue
Oberfläche sollte möglichst fein sein (schleifen).
Bei Drehbearbeitung mittels Schleifband die
Oberfläche polieren.
"C": .) ......... Laufrad erneuern (bitte nur
Originalersatzteile verwenden)
.) ......... Laufradnabe wegdrehen und
entsprechende Distanzhülse anfertigen
(Werkstoffauswahl beachten)
Eventuell muss die Bohrung im Leitrad
nachgearbeitet werden (egalisieren)
"D": .) ......... Laufrad erneuern (bitte nur
Originalersatzteile verwenden)
.) ......... Laufraddichtleiste nacharbeiten
(egalisieren), Gehäuse ausdrehen und
Ring (Spaltring) einsetzen.
"E": .) ......... Laufrad erneuern (bitte nur
Originalersatzteile verwenden)
.) ......... Laufraddichtleiste nacharbeiten
(egalisieren), Leitrad ausdrehen und
Ring (Spaltring) einsetzen.

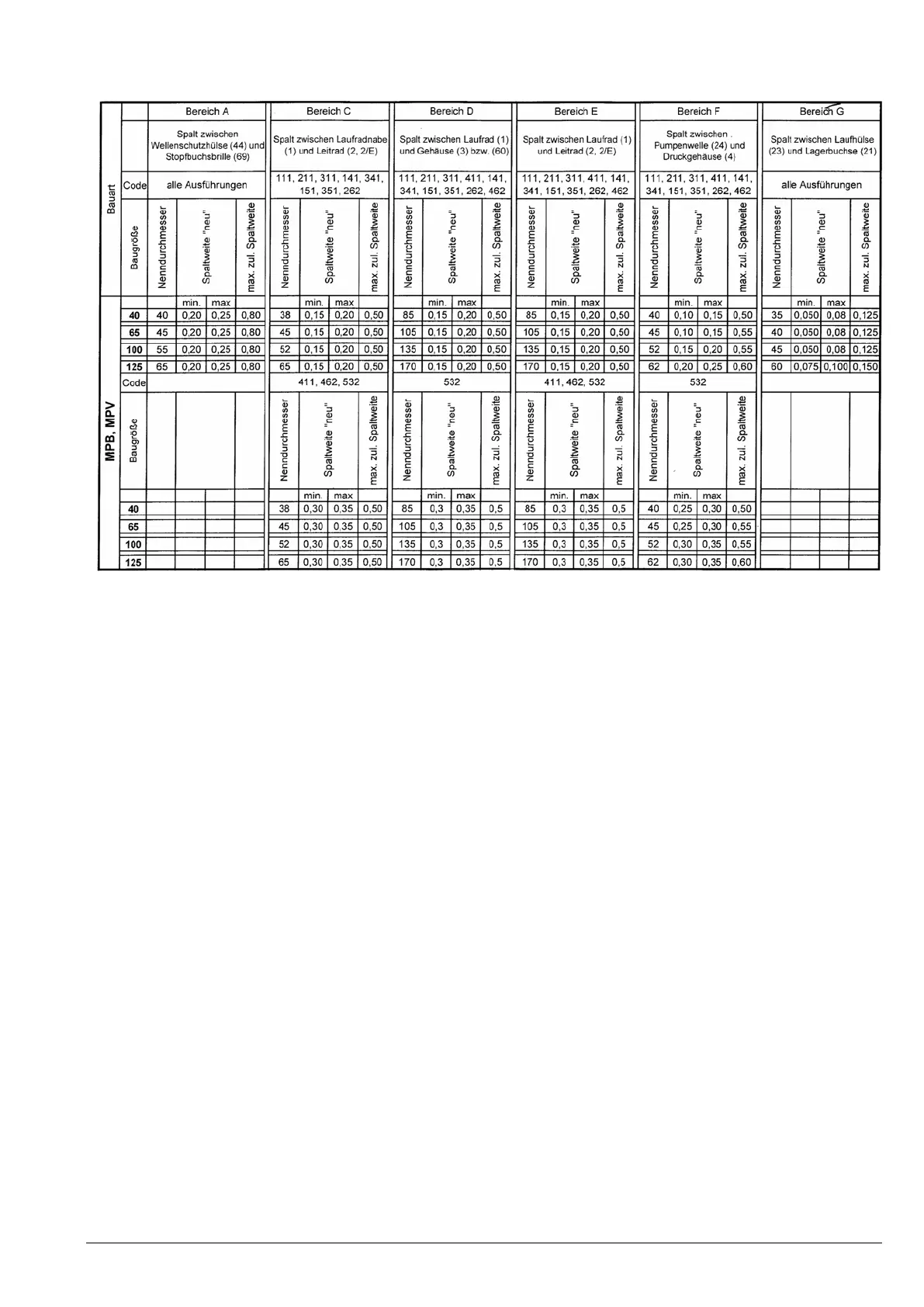

"F": Die genaue Spaltweite in diesem Bereich ist nur
in Sonderfällen notwendig (Wellenabdichtung mit
Entlastungsleitung). Im Normalfall ist die
Spaltweite ohne Bedeutung. Der in der Tabelle
vorgeschriebene Wert kann überschritten
werden.
"G": Neuteile (bitte nur Originalersatzteile verwenden).
Das Lagerspiel hat einen direkten Einfluss auf die
Laufruhe der Pumpe. Steigt das
Schwingungsverhalten der
Pumpe spürbar an, so kann das ein Zeichen für
ein verschlissenes Lager sein.
Im Reparaturfall immer Lagerbuchse (23) und
Laufhülse (21) tauschen.
MPB 100-german Seite 25
Artikel Nr. 771074115
