Instructions de montage, d’exploitation et de maintenance Série MPB, MPV

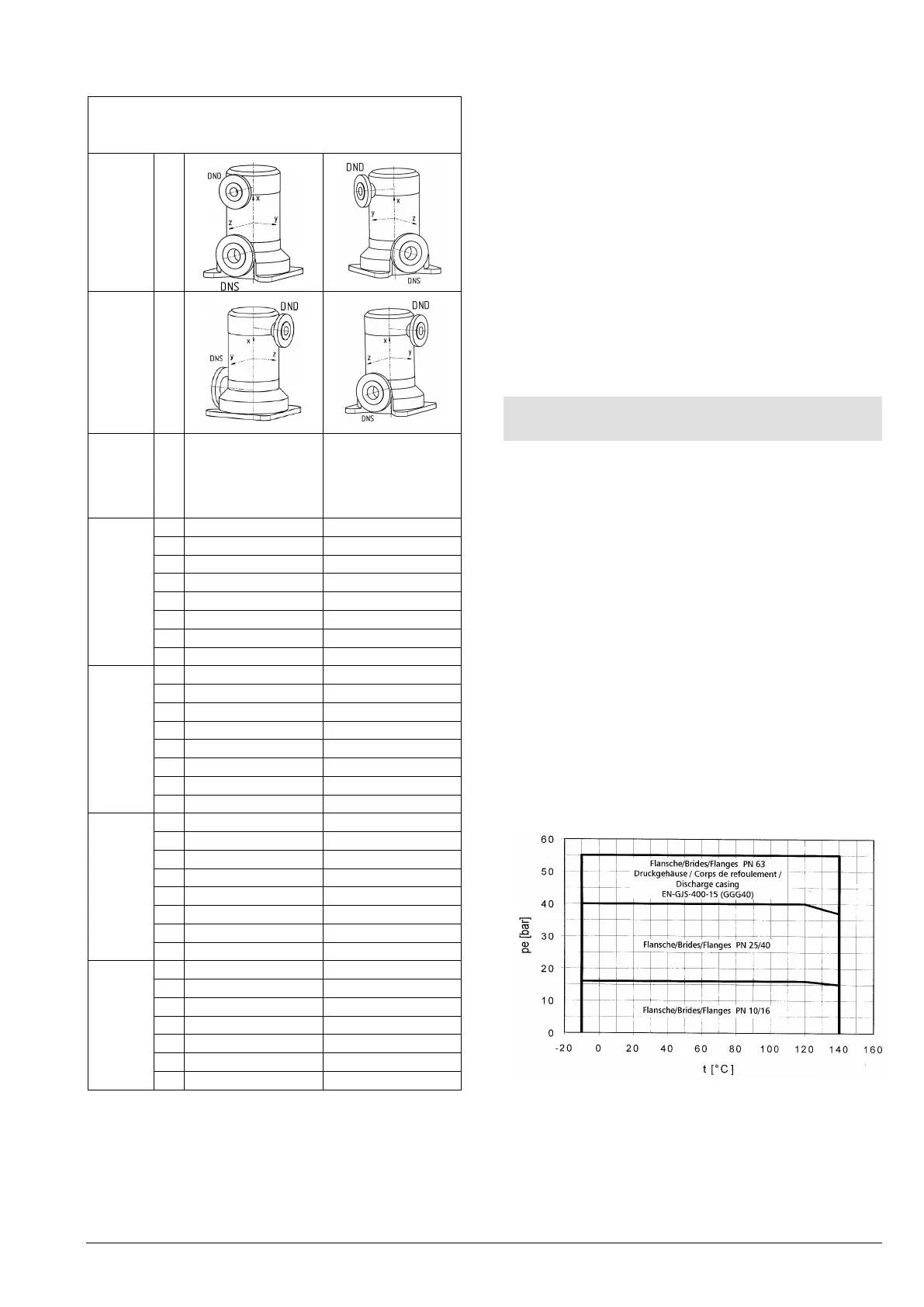

Forces/moments admissibles au niveau de la
tubulure de refoulement DND
Taille
Tubulure de
refoulement et
d’aspiration sur un
plan
refoulement
à la tubulure
MPB40.2
MPB40.3
DND 40
MPB65.1
MPB65.2
DND 65
MPB100.1
MPB100.2
MPV100.1
MPV100.2
DND 100
MPV125.1
MPV125.2
DND 125
Consignes générales :
Sens effectif des forces et moments :
Fx ...force en direction de l’axe x (arbre de
pompe)
Fy ...force en direction de l’axe y (à angles droits
en direction de l’axe x)
Fz ...force en direction de l’axe z (à angles droits
en direction de l’axe x)
Mx ...moment autour de l’axe x
My ...moment autour de l’axe y
Mz ...moment autour de l’axe z
Les tubulures d’aspiration et de refoulement doivent
être considérées séparément.
Si toutes les charges opérantes n’atteignent pas la
valeur limite, l’une de ces charges peut dépasser la
valeur limite normale jusqu’à 1.4. Respecter la
condition préliminaire suivante :
∑ ∑
∑ ∑
≤+
2)
)
/(
)
/((
2
..
max
2
.
.max
zul
berechnetzul
berechnet
MM
FF
3.6 Pressions et températures
admissibles
En principe, les valeurs stipulées sur la fiche
technique et/ou dans la confirmation d’ordre tout
comme sur la plaque signalétique en matière de
pressions et de température doivent être respectées.
Une sur-(tension ou une température) trop élevée
mais aussi une température en deçà de ces valeurs
sont inadmissibles. Si aucune pression et/ou
température n’est stipulée sur la fiche technique et/ou
dans la confirmation d’ordre, les limites de pression
d’alimentation et de température ambiante suivantes
doivent être respectées :
Pression d’alimentation (pression dans le
système) = pression à l’entrée de la pompe : max.
10 bar
Température ambiante : max. 40°C
Au moment d’exploiter les pompes, il est
indispensable de respecter également les lois et
réglementations (p. ex. DIN 4747 ou DIN 4752,
section 4.5).
Courbe limite selon EN 1092
La pression de service max. admissible (corps et
brides) s’applique aux codes de matériaux :
111, 211, 311, 262, 411, 462
MPB 100-french Page 43
Article N° 771074115
