Levering omvat:
- Watermeter
- Optionele toebehoren (indien meebesteld)
Algemene instructie:
Alvorens de meter te installeren dient deze handleiding
gelezen te worden. De meter is ontworpen als
huishoudsdrinkwatermeter. De meter moet worden opgeslagen
op een droge, koele plaats, vrij van verontreiniging. Gelieve
ervoor te zorgen dat tijdens de installatie alle hygiënische
normen en aanbevelingen worden nageleefd.
NB:
Deze installatieinstructies gelden voor watervleugelradmeters.
Vleugelradmeters met een mechanisch telwerk kunnen
geïnstalleerd worden als in guur . Vanwege het risico
op beschadiging van de tandraderen in het telwerk,
is een installatie ondersteboven niet toegestaan. .
Omgevingscondities
• Koudwatermeter 120, 120C, 412 familie, 420 familie,
ResidiaJet familie, 820: 0,1°C .... 50 °C
• Warmwatermeter 120, 120C,
ResidiaJet familie:
30 °C ... 90 °C
• Druktrap: van 0,3 bar (0,03 MPa) tot 16 bar (1,6 MPa)
• Mechanische belasting: M2 (MID) Vaste installatie met
signicante of hoge niveaus van vibraties en schokken
• Omgevingstemperatuur:
- 120, 120C, 412 familie, 820, ResidiaJet, ResidiaJet-C:
5 °C ... 70 °C
- 420 familie: -10 °C .... 55 °C
• De meter moet mechanisch spanningsvrij gemonteerd
worden
Houdt rekening met de aanwijzingen in overeenstemming
met:
• volgensEN14154-:2005+A2:2011 (watermeter - part2,
eisen voor installatie en gebruik)
• ISO 4064:2014-5 (installatievereisten)
• In navolging van DIN 1988-200 (TRWI planning en
implementatie, onderdelen, …)
Meters moet spanningsvrij geinstalleerd worden zonder enige
mechanische spanning op de waterleiding. Hiervoor adviseren
wij de meter te installeren met een metalen beugel met lengte
compenserende ttingen (De schroefdraadaansluitingen
voldoen aan EN ISO 228- 1:2000 Klasse B).
In die gevallen waar de plaats van installatie niet voorbereid
is met deze beugels, bevelen we permanent gebruik van een
potentiaal compensator („aardingskit“) aan.
Dit voorkomt ernstige ongevallen tijdens installatie en bedrijf
ten gevolge van gevaarlijke aardlekstromen.
Het bijkomende aardingskit is ook direct verkrijgbaar bij
Sensus.
De meter heeft geen inloop- of uitlooplengte nodig (U0D0).

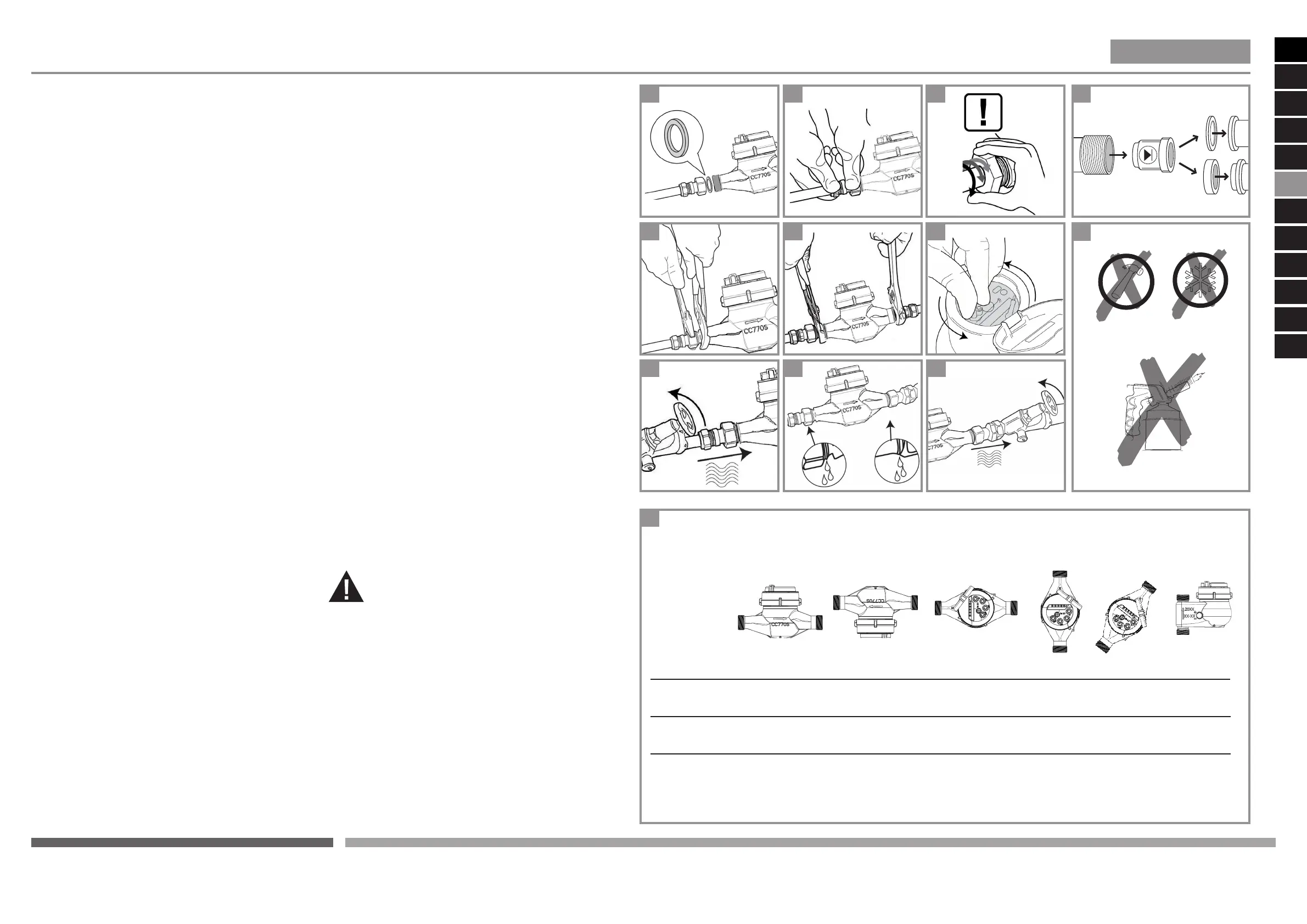

STAP 1:
Alvorens de meter verwijderd wordt dient men éérst de
uitlaatafsluiter te sluiten, daarná pas de inlaatafsluiter! Spoel
het leidingwerk om de meter te beschermen tegen vervuiling.
Eventuele vervuiling door sediment of vaste delen in het water
kunnen de meter beschadigen en een juiste werking negatief
beïnvloeden.
1 Gebruik altijd nieuwe pakkingringen.
2 Plaats de meter in de correcte positie. Pas op: de
verbindingsschroefdraden kunnen scherp zijn.
STAP 2:
Monteer de meter eerst met de wartel aan één zijde.
3 Begin het opdraaien van de wartelmoer met de hand,
daarna met een passende sleutel aantrekken.
STAP 3:
Afronden montage
4 Voorkom dat de meter roteert tijdens het aantrekken van
de wartelmoeren.
5 Herhaal het montageproces voor de andere wartel,
zoals omschreven in de afbeeldingen 1 t/m 4, daarna beide
wartelmoeren met een sleutel natrekken.
6 Draai telwerk in de juiste richting voor optimale uitlezing
(alleen mogelijk voor ResidiaJet, ResidiaJet-C, 120 en 120C.
STAP 4:
Ingebruikname
7 Inlaatzijde: de afsluiter langzaam openen.
8 Controleer op eventuele lekkage.
9 Uitstroomzijde: de afsluiter langzaam openen.
Incorrecte eerste vulling kan leiden tot waterslag of
overspeeding van het telwerk; dit kan de meter
beschadingen en kan voorkomen dat het goed
functioneert.
Opmerkingen:
Indien een keerklep wordt toegepast dient een goed
passende pakkingring gebruikt te worden. Het is niet mogelijk
om een NRV te gebruiken bij ResidiaJet, ResidiaJet-C, 120
and 120C.
Watermeters zijn conformiteitsbeoordeelde of gecalibreerde
meetinstrumenten. Blootstelling aan harde schokken of
het niet beschermen tegen vorst kan onherstelbare schade
veroorzaken. Blootstelling aan uitzonderlijke hitte kan de
meter beschadigen.
Positie van het telwerk.
MD 1770
Installatie instructie voor watervleugelradmeters
DUTCH
EN
DE
FR
ES
IT
NL
PL
CZ
SK
412 familie
420 familie
820
120, 120C
Residia familie
2
2
2
4 5
7
8
9
3
11
10
1
6
12
8
8
8
4
4
4
4
8
8
8
4
4
8
4
4
8
4
4
