Zawartość opakowania:
W opakowaniu znajduje się:
- wodomierz
- opcjonalnie elementy złączne (jeśli zostały
zamówione)
Wskazówki ogólne:
Przed instalacją wodomierza prosimy o zapoznanie się z niniejszą
instrukcją. Wodomierze muszą być przechowywane w suchym,
chłodnym miejscu, zabezpieczone przed zanieczyszczeniem.
Należy zadbać, aby podczas instalacji przestrzegane były
wszystkie normy higieniczne i zalecenia.
Uwaga:
Niniejsza instrukcja ma zastosowanie dla wodomierzy
wirnikowych. Wodomierze wirnikowe z liczydłem mechanicznym
zaleca się instalować jak na rysunku . Ze względu na ryzyko
uszkodzenia przekładni liczydła niedopuszczalna jest zabudowa
wodomierza liczydłem w dół.
Dopuszczalne warunki pracy
• Wodomierz do wody zimnej 120, 120C, typoszereg
412, typoszereg 420, typoszereg ResidiaJet, 820:
0,1°C ... 50 °C
• Wodomierz do wody ciepłej 120, 120C, typoszereg
ResidiaJet: 30 °C ... 90 °C
• Ciśnienie nominalne: od 0,3 bar (0,03 MPa) do 16 bar (1,6
MPa)
• Warunki środowiskowe mechaniczne: M2 (MID) trwała
instalacja ze znacznym lub wysokim poziomem drgań i
wstrząsów
• Warunki środowiskowe:klimatyczne:
- 120, 120C, typoszereg 412, 820, ResidiaJet, ResidiaJet-C:
5 °C ... 70 °C
- typoszereg 420: -10 °C .... 55 °C
• Wodomierze muszą być zainstalo-wane bez naprężeń.
Prosimy także o zapoznanie się z następującymi zaleceniami:
• Spełnia wymagania EN 14154-2005+A2:2011 (wodomierze,
cz. 2 "Wymagania i zabudowa
• Spełnia wymagania ISO 4064:2014-1; § 6.3.5: U0D0
• Spełnia wymagania ISO 4064:2014-5 (wymagania
instalacyjne)
• Spełnia wymagania DIN 1988-200 (TRWI -
projektowanie i wykonanie, urządzenia,...)
Wodomierz należy zainstalować z uziemieniem i bez naprężeń
które może przenosić instalacja wodociągowa.
W tym celu zalecamy instalowanie wodomierza z wykorzystaniem
konsoli z łącznikami kompensacyjnymi długości wbudowania
(wymiar gwintu zgodny z EN ISO 228-1: 200
Klasa B).
W przypadku, gdy miejsce instalacji nie ma konsoli
wodomierzowej zalecamy użycie kompensatora potencjałów
tzw. zestawu uziemiającego.
Zapobiegnie to powstaniu potencjalnych awarii podczas instalacji
i eksploatacji wodomierza wynikających z niebezpiecznych
prądów upływowych.
Zestaw akcesoriów do uziemienia można również zakupić w
Sensus.
Wodomierz nie wymaga żadnego odcinak prostego zarówno
przed jak i za nim (U0D0).

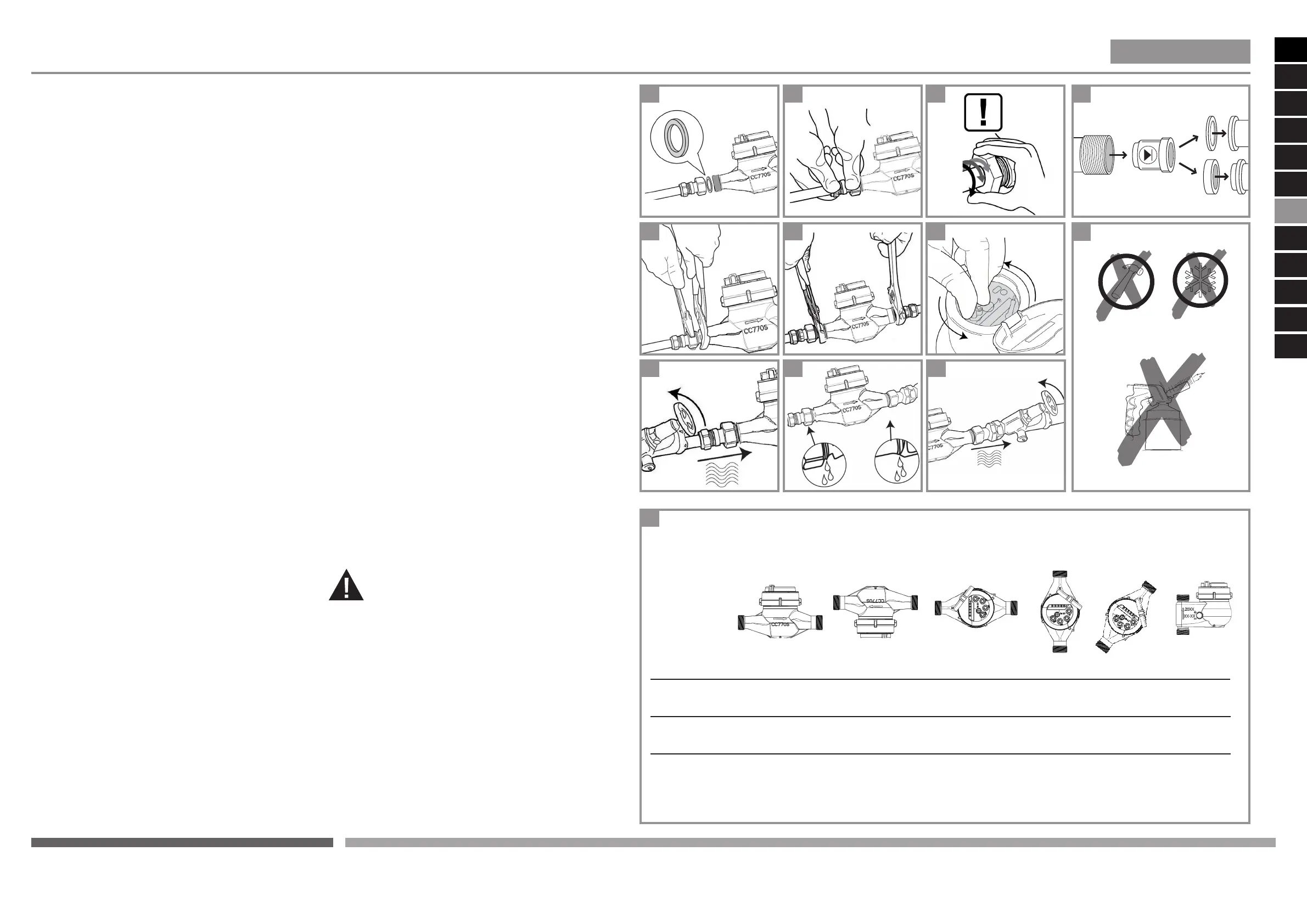

KROK 1:
W celu uniknięcia uszkodzenia wodomierza z powodu
zanieczyszczeń mechanicznych znajdujących się w rurociągu
zaleca się przed jego instalacją gruntownie przepłukać przyłącze
wodomierzowe.
Zalecenia dotyczące instalacji wodomierza:
1 Zastosuj nowe uszczelki.
2 Zainstaluj wodomierz właściwie do kierunku przepływu wody.
Należy pamiętać, że gwint połączenia może być ostry.
KROK 2:
Połącz wodomierz z jenej strony z elementami złącznymi
3 Na początku procesu instalacji dokręć wstępnie nakrętkę ręką!
KROK 3:
Zakończenie instalacji wodomierza
4 Zabezpiecz wodomierz przed obrotem poprzez dokręcenie
nakrętek.
5 Powtórz czynności dla drugiego elemntu złącznego, zgodnie
z opisem na obrazkach 1-2-3-4. Następnie dokręć nakrętki przy
pomocy klucza.
6 Obrócić liczydło wodomierza dla optymalnego odczytu do
wybranej pozycji (dotyczy tylko wodomierzy typu ResidiaJet,
ResidiaJet-C, 120, 120C.
KROK 4:
Pierwsze napełnianie
7 Strona wlotowa: powoli otwieraj zawór przed wodomierzem.
8 Sprawdzaj pod kątem przecieków.
9 Strona wylotowa: powoli otwieraj zawór za wodomierzem.
Niewłaściwe pierwsze uruchomienie (napełnienie
wodą) może doprowadzić do uderzenia
hydrodynamicznego wody lub nadmiernej prędkości
wirnika, co może uszkodzić wodomierz i uniemożliwić
jego prawidłową pracę.
Uwagi:
W przypadku stosowania zaworu zwrotnego w króćcu
wylotowym (NRV) należy użyć właściwych uszczelek,
uzależnionych od rodzaju elementów złącznych. Nie można
zastosować NRV w wodomierzach ResidiaJet, ResidiaJet-C,
120 oraz 120C.
Wodomierze posiadają ocenę zgodności i w rozumieniu
prawa o miarach są urządzeniami pomiarowymi. Narażenie ich
na naprężenia lub nie zabezpieczenie przed zamarznięciem
może spowodować ich uszkodzenia nie do naprawy. Wodomierz
może ulec zniszczeniu w przypadku wystawienia na nadmierne
nagrzanie.
Ustawienie liczydła z wyświetla-czem.
MD 1770
Instrukcja instalacji wodomierzy wirnikowych
POLSKI
EN
DE
FR
ES
IT
NL
PL
CZ
SK
Typoszereg 412
Typoszereg 420
820
120, 120C
Typoszereg Residia
2
2
2
4 5
7
8
9
3
11
10
1
6
12
8
8
8
4
4
4
4
8
8
8
4
4
8
4
4
8
4
4
