MD 1770
Instrucțiuni de instalare a contoarelor de apă cu turbină
ROMÂN
Materiale și accesorii
Fiecare cutie conține:
- Contorul de apă
- la cerere, elementele de racordare
Instrucțiuni Generale
Vă rugăm să citiți aceste instrucțiuni înainte de instalarea
contorului. Contorul de apă este conceput pentru măsurarea
apei potabile la consumatori rezidențiali. Contoarele de apă
trebuie să e păstrate în spații uscate și răcoroase ferite
de orice sursă de contaminare. Asigurați-vă că în timpul
instalării, sunt respectate toate standardele și recomandările
de igienă.
NOTĂ:
Aceste instrucțiuni de instalare se aplică pentru contoarele
cu turbină. Contoarele cu turbină cu mecanism numărător
mecanic pot  instalate așa cum se vede în gura .
Pentru a se evita deteriorarea angrenajului, montarea cu
mecanismul numărăror orientat în jos, nu este permisă.
Condiții de utilizare
• Contoarele de apă rece 120,120C, familia 412, familia
420, familia Residia Jet, 820: 0,1 °C…50 °C
• Contoarele de apă caldă 120,120C, familia Residia 30
°C…50 °C
• Presiunea admisă : de la 0,3 bar (0,03MPa) până la 16
bar(1,6 MPa)
• Condiții mecanice de mediu : M2 (MID) instalare xă,
rezistenta la vibrațiile și șocurile care ar putea sa apară.
• Condiții climatice de mediu:
- 120,120C familia 412, 820, ResidiaJet, ResidiaJet-C
5 °C…70 °C
- 420: -10 °C .... 55 °C
• Contoarele trebuie să e instalate astfel încât să nu e
supuse la solicitări suplimentare
Vă rugăm să luați în considerare cerințele:
• EN14154-2:2005+A2:2011(Contoare de apă-Partea a
doua , Instalare și cerințe pentru utilizare)
• ISO 4064:2014-1;§ 6.3.5:U0D0
• ISO 4064:2014-5 (cerințe pentru utilizare)
• DIN 1988-200 (TRWI –Planicare și implementare,
componente,…)
Contoarele trebuie legate la priză de impământare și
montate fără tensiuni mecanice, fără orice alte solicitari
mecanice ale conductelor de apă. Pentru aceasta vă
recomandăm instalarea contoarelor folosind un suport
metalic pentru apometru, cu ttinguri pentru compensarea
lungimii.(dimensiune let conform EN ISO 228-1:200 Class
B). În cazurile în care locul de instalare nu este pregătit cu
acesti suporti, vă recomandăm legarea permanentă la o
priză de împământare. Acest lucru va preveni serioase
accidente care ar putea  cauzate de tensiuni accidentale
în timpul instalării și funcționării. Setul de împământare este
disponibil si poate  achizitionat de la Sensus.
Contorul nu are nevoie de nici un tronson de teava dreapta
în amonte sau în aval (U0D0).

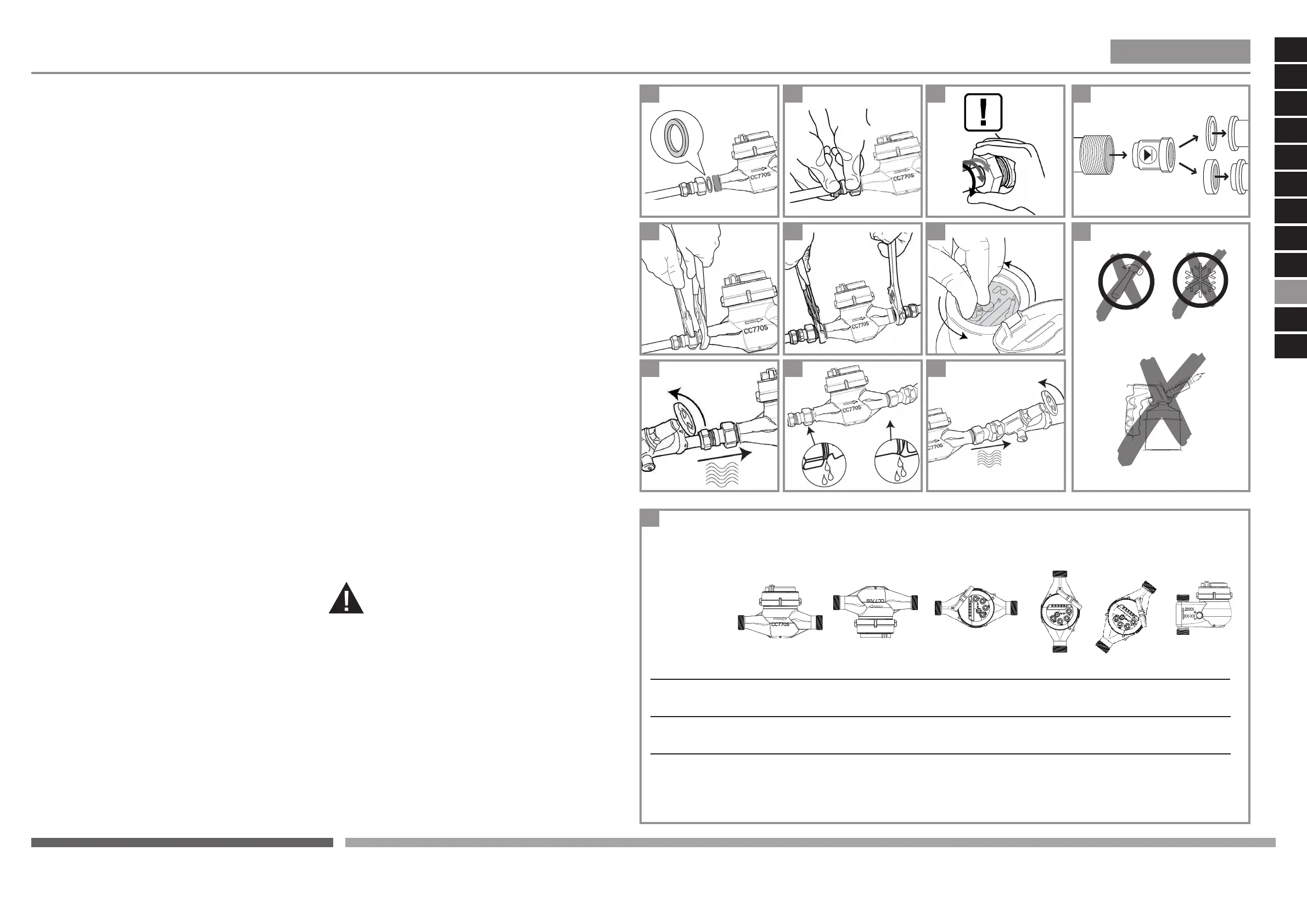

PASUL 1:
Înainte de a monta contorul, închideți mai întâi robinetul de
ieșire, apoi închideți robinetul de intrare.
Spălati bine conducta pentru a evita contaminarea contorului
cu murdărie, sedimente și/sau particule.
Prezența murdăriei, a sedimentelor și / sau a particulelor în
contor pot dăuna și pot împiedica funcționarea corectă
1 Folosiți garnituri noi, conforrme cu cerințele sanitare
pentru apa potabilă.
2 Montați contorul în direcția de curgere indicată pe
carcasă. Rețineți că letele pot avea muchii ascuțite
PASUL 2:
Montați contorul cu ajutorul racordurilor
3 Începeți să înșurubați racordurile cu mâna, apoi folosiți
o cheie
PASUL 3:
Finalizați montarea contorului
4 Opriți rotirea contorului în timpul strângerii racordurilor
5 Repetați procesul pentru racordurile restante așa cum
este descris în gurile 1-2-3-4. Apoi strângeți racordurile cu
o cheie.
6 Întoarceți mecanismul numărător intr-o o poziție adecvată
pentru o citire optimă (este posibil numai la Residiajet,
Residiajet-C, 120 și 120C)
PASUL 4:
Prima umplere
7 Deschideți încet robinetul din amonte de contor.
8 Vericați etanșeitatea.
9 Deschideți încet robinetul din aval de contor.
Umplerea necorespunzatoare poate crea o lovitură
de berbec, care poate determina deteriorarea
contorului sau funcționarea necorespunzătoare a
acestuia..
Notă:
 Când utilizați o supapă de reținere, utilizați garnituri
adecvate diametrului rețelei. Nu este posibil să se utilizeze o
supapă de reținere la ResidiaJet, ResidiaJet-C, 120 și 120C.
 Contoarele de apă sunt instrumente de măsurare în
conformitate cu reglementările în vigoare. Dacă le expuneți
la șocuri puternice sau dacă nu le protejați împotriva
înghețului, puteți provoca daune ireparabile. Expunerea
la căldură excesivă poate, de asemenea, să deterioreze
contorul.
Orientarea cadranului și / sau a unui contor depinde de
tipul mecanismului numărător.
412
420, 420PC
820
120, 120C
ResidiaJet,
ResidiaJet-C
2
2
2
4 5
7
8
9
3
11
10
1
6
12
8
8
8
4
4
4
4
8
8
8
4
4
8
4
4
8
4
4
