Yaesu VX-7R - TECHNICAL - RF Unit Parts Layout

20

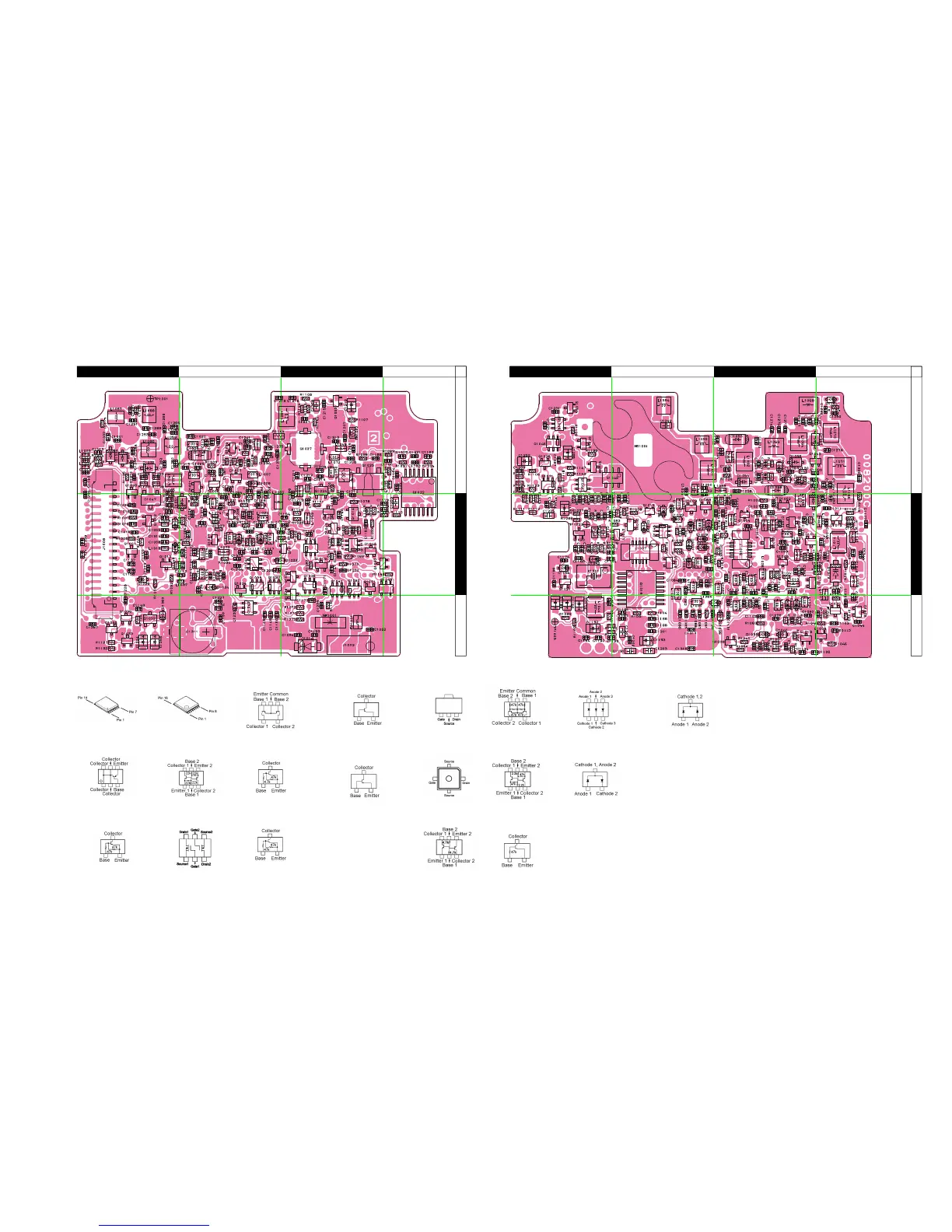

RF Unit
D
Side A
Parts Layout
Side B
1SS321 (F9)
(D1047)
DAN222 (N)
(D1006, 1007, 1008,
1009, 1010, 1011,
1012, 1027, 1028,
1041, 1043, 1044,
1063)
1SS385 (09)
(D1050)
HN2D01FU (A1)
(D1045, 1046)
2SA1774 (FR)
(Q1033, 1036, 1038,
1046, 1052)
DTC143ZE (E23)
(Q1025)
DTC144EE (26)
(Q1001, 1026, 1029,
1030, 1034, 1035,
1042, 1051, 1053)
UMW1 (W1)
(Q1044)
2SC4154E (LE)
(Q1032)
2SC5226 (LN)
(Q1014, 1024)
2SC5277 (D2)
(Q1002, 1010)
2SC5374 (NA)
(Q1016, 1017, 1018)
2SC4915 (QY)
(Q1008, 1009, 1013,
1020)
2SC5555ZD (ZD-)
(Q1003, 1004, 1005,
1006, 1007, 1011,
1012)
CPH6102 (AB)
(Q1043)
A C
1
2
3
B
1
2
3
da cb
1SS362 (C3)
(D1001, 1002, 1003)
MB15A01PFV1
(Q1019)
DTA144EE (16)
(Q1021)
HN1J02FU (KS)
(Q1031)
KRX202U-RTK
(Q1015)
NJM12902V
(Q1022)
2SK3475
(Q1023)
2SK3476
(Q1027)
KRA760U-RTK
(Q1028, 1037, 1039,
1041, 1045, 1050)
KRC654U-RTK
(Q1040, 1048, 1049)
KRA755U-RTK
(Q1047)
DTC144TE-TL
(Q1054)
