Realice las verificaciones de seguridad con las puertas del vehículo abiertas.
Vista del
conjunto
Prepárese para
la instalación
Instale las torres en
la parte delantera
Instale las torres
en la parte trasera
Verifique la seguridad
de la instalación
USTED
ESTÁ
AQUÍ.
PARA VOLVER A INSTALAR EL
CONJUNTO
•Abralastapaslevadizas.
•Limpieeltechoycoloquelas
torres en las posiciones M2 (para la
instalación delantera) o M4 + M2 (para
la instalación trasera). Tome medidas
precisas.
•Asegúresedequelosclipsestán
instalados correctamente y luego
cierre las tapas levadizas con firmeza.

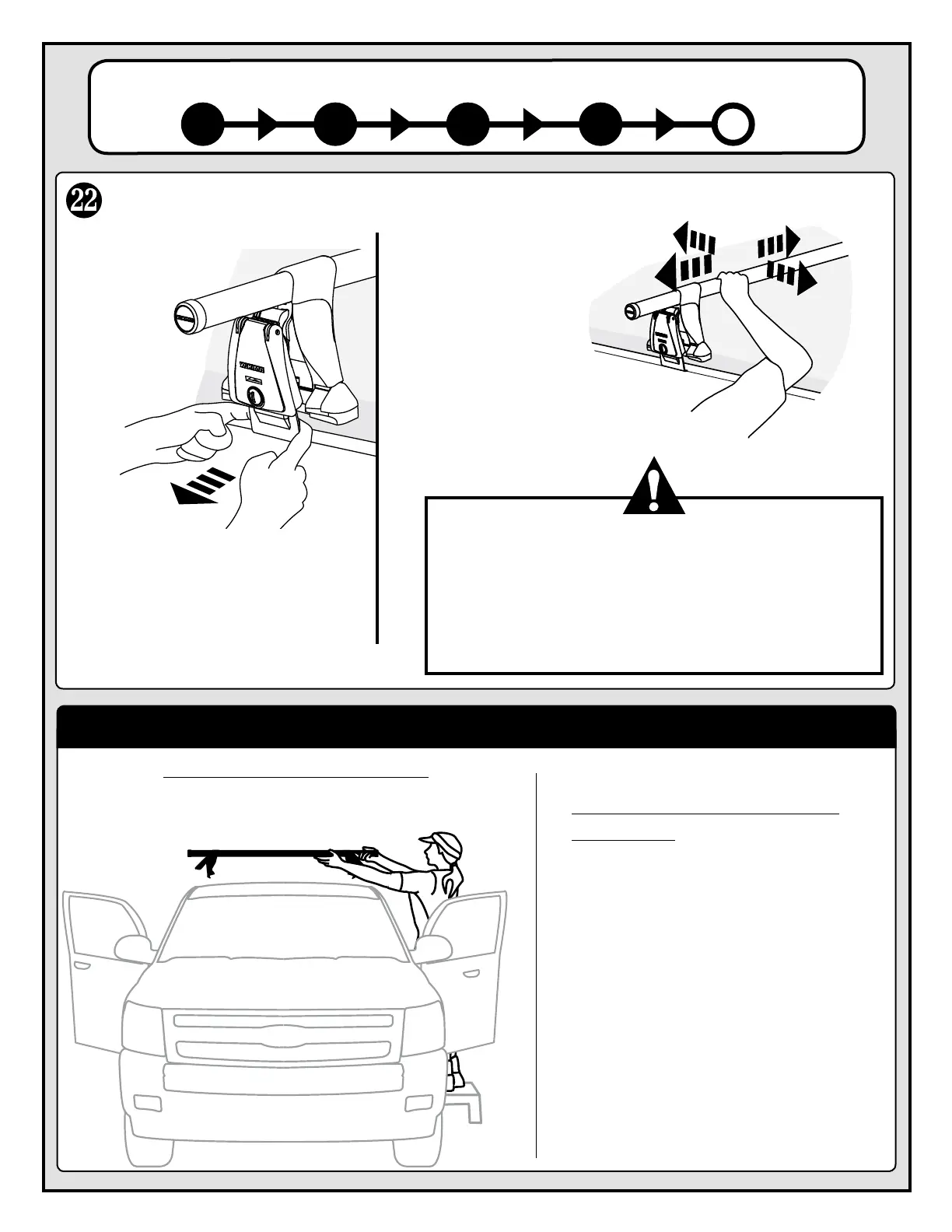

¡VERIFIQUE LA SEGURIDAD DE TODAS
LAS TORRES Y CLIPS DESPUÉS DE
CADA INSTALACIÓN! (ETAPA 22).
Si un clip o una torre continúan moviéndose, verifique las
posiciones del deslizador dorado y apriete gradualmente
los tornillos de ajuste (etapa 21b). Si después de
este ajuste el movimiento sigue, revise la medida M1
(instalación delantera) o M3 (instalación trasera).
¡VERIFIQUE TODAS LAS
TORRES! Aférrese a la
barra del lado interior de
las torres y luego empuje
y tire con la fuerza del
brazo solamente.
¡VERIFIQUE TODOS LOS CLIPS!
Tire de cada clip hacia afuera del
vehículo. ¡TIRE CON FUERZA!
Repita la operación. El clip no se debe
mover cuando pegue el segundo tirón.
PARA RETIRAR EL CONJUNTO
Abra la cerradura de las torres y las tapas levadizas.
Levante y retire el conjunto torres/barra, sin desarmarlo.
Una vez instalado, es fácil volver a armar o desarmar el sistema sin ninguna herramienta.
