2
各部の名称と機能
POWERスイッチ/インジケーター
PROTECTIONインジケーター
プロテクション(保護)回路が動作していることを知ら
せます。この間はアンプとスピーカーシステムとが切り
離された状態になって、スピーカーから音は出ません。
保護回路が作動するのは、アンプ出力端子にDC電圧が
入力されている場合や過熱状態などです。原因が取り除
かれれば自動的に正常動作となり、インジケーターの点
灯が消えます。また、電源を入れてからアンプが機能し
はじめるまでの約6秒間も保護回路がはたらき、インジ
ケーターが点灯しますが、この期間を過ぎると自動的に
正常動作に入ります。
SIGNALインジケーター
出力レベルが2Vrmsを超えると、インジケーターが緑色
に点灯します。(8Ω負荷時1/2W、4Ω負荷時1W以上で
点灯します。)
SIGNALインジケーターの点灯は、信号が入力されてい
ることを示します。
CLIPインジケーター
出力の歪率が約1%を超えると、インジケーターが赤く点
灯し、アンプに過大入力が加わり、クリップしているこ
とを示します。
アッテネーター
入力感度を調整する、41ポジションのコントローラーで
す。
最低0dBから最高∞dBの範囲で減衰量が得られるクリッ
クストップ方式です。

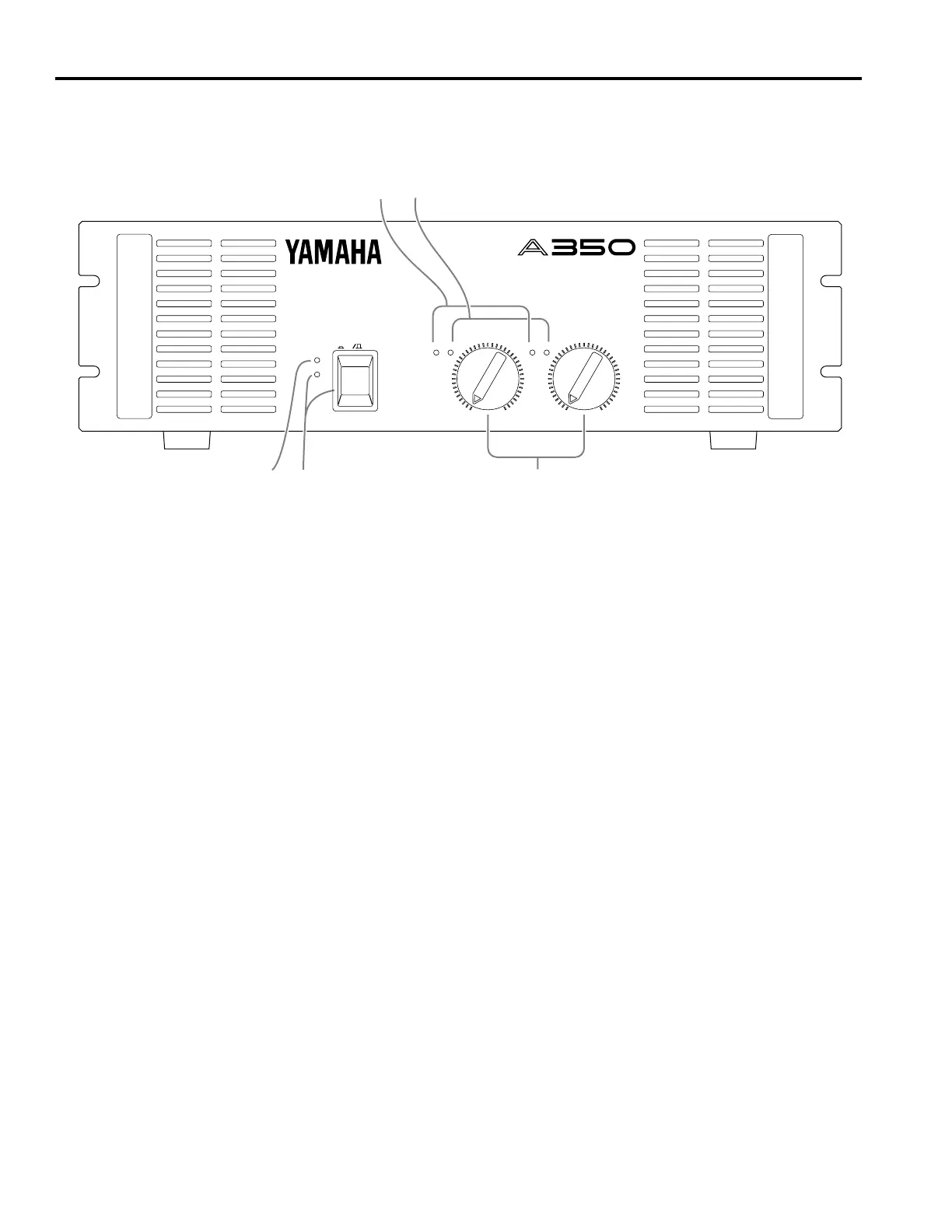

フロントパネル
5
1
2
3
POWER AMPLIFIER
PROTECTION
POWER
POWER
ON OFF SIGNAL CLIP
CHANNEL A
SIGNAL CLIP
CHANNEL B
00
40
30
25
20
15
10
6
3
000
40
30
25
20
15
10
6
3
0
4
