Yamaha A150 - リヤパネル

3

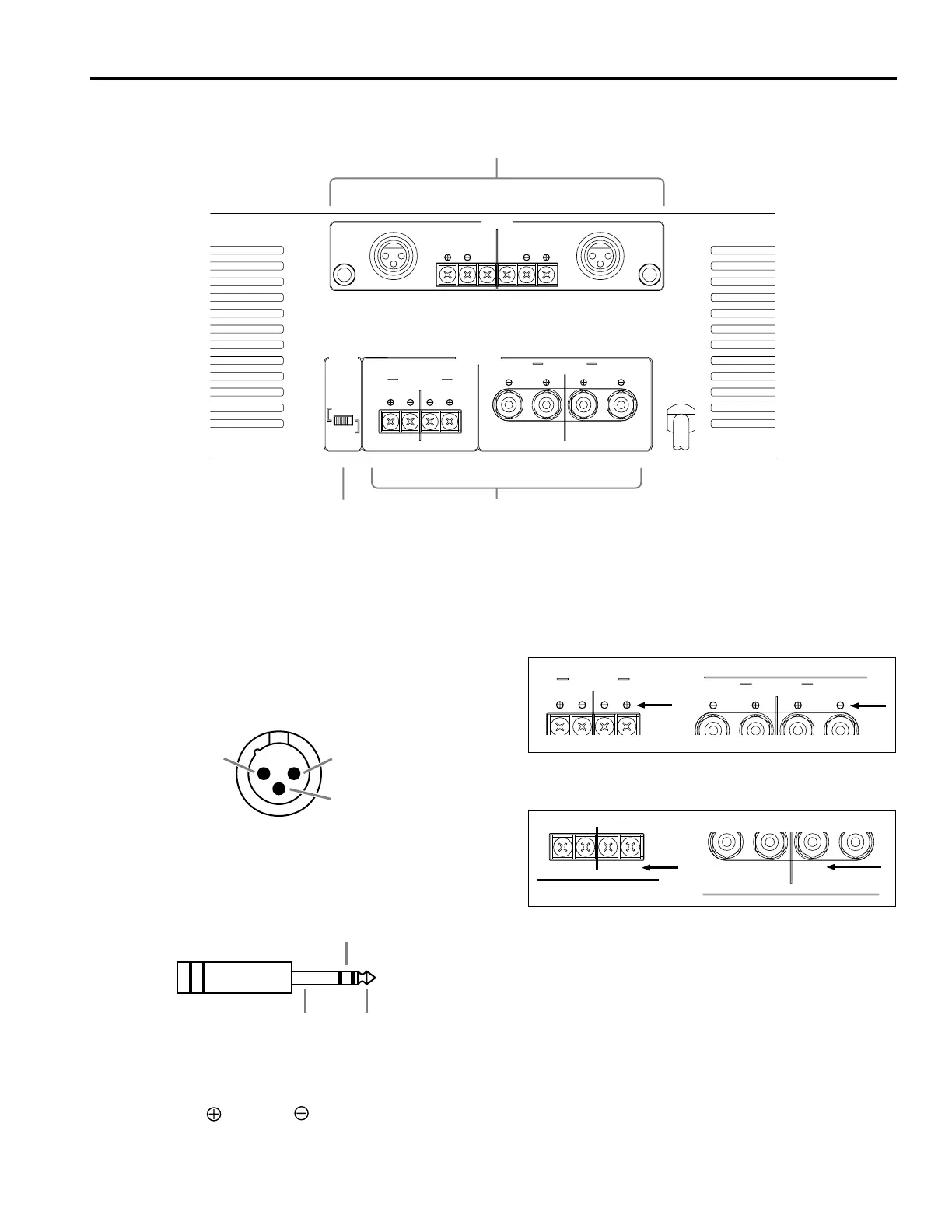

■ リヤパネル
① INPUT端子（CHANNELA,B）
CHANNELA,Bともに3種類のバランス型端子がありま
す。
BRIDGEモードのときの入力端子はCHANNELAです。
・XLR3-31タイプコネクター
極性は次のとおりです（IEC268）。
1：シールド,2：ホット,3：コールド
1
2
3
コールド
グランドホット
・フォンジャック
極性は次のとおりです。
T：ホット（＋）,R：コールド（−）,S：グランド
コールド
グランド ホット
・バリヤ・ストリップタイプコネクター
極性は次のとおりです。
G：グランド,
：ホット, ：コールド
② SPEAKER端子
2種類の出力端子があります。
それぞれモードの極性を下図に示します。
・STEREOモードの極性
B-2 CHANNEL A-2
4-8Ω/CHANNEL(STEREO)
SPEAKER
B-1 CHANNEL A-1
4-8Ω/CHANNEL(STEREO)
・BRIDGEモードの極性
(–) (+)
8-16Ω(BRIDGE)
(–) (+)
8-16Ω(BRIDGE)
接続できるスピーカーシステムの最小インピーダンス
は、4ページの「スピーカー・インピーダンス」に記載
されています。
③ MODE切り換えスイッチ
STEREOまたはBRIDGEモードの切り換えスイッチで
す。
(–) (+)
(–) (+)
INPUT
CHANNEL B
CHANNEL A
GG
(BRIDGE)
SPEAKERMODE
STEREO
BRIDGE
B-2 CHANNEL A-2
4-8Ω/CHANNEL(STEREO)
8-16Ω(BRIDGE) 8-16Ω(BRIDGE)
B-1 CHANNEL A-1
4-8Ω/CHANNEL(STEREO)
1
3
2
