Yamaha CD-S3000 Service Manual

Top panel
トップ パ ネ ル
Side panel L
サイドパネル L
Front panel unit
フロントパネルユニット
Hook
フック
Hook
フック
Side panel R
サイドパネル R
Hook
フック
Hook
フック
CB913
CB911
FRONT (5) P.C.B.
FRONT (6) P.C.B.
①
④
③
②
⑥
⑧
⑧
②
⑤
■ DISASSEMBLY PROCEDURES /
分解手順

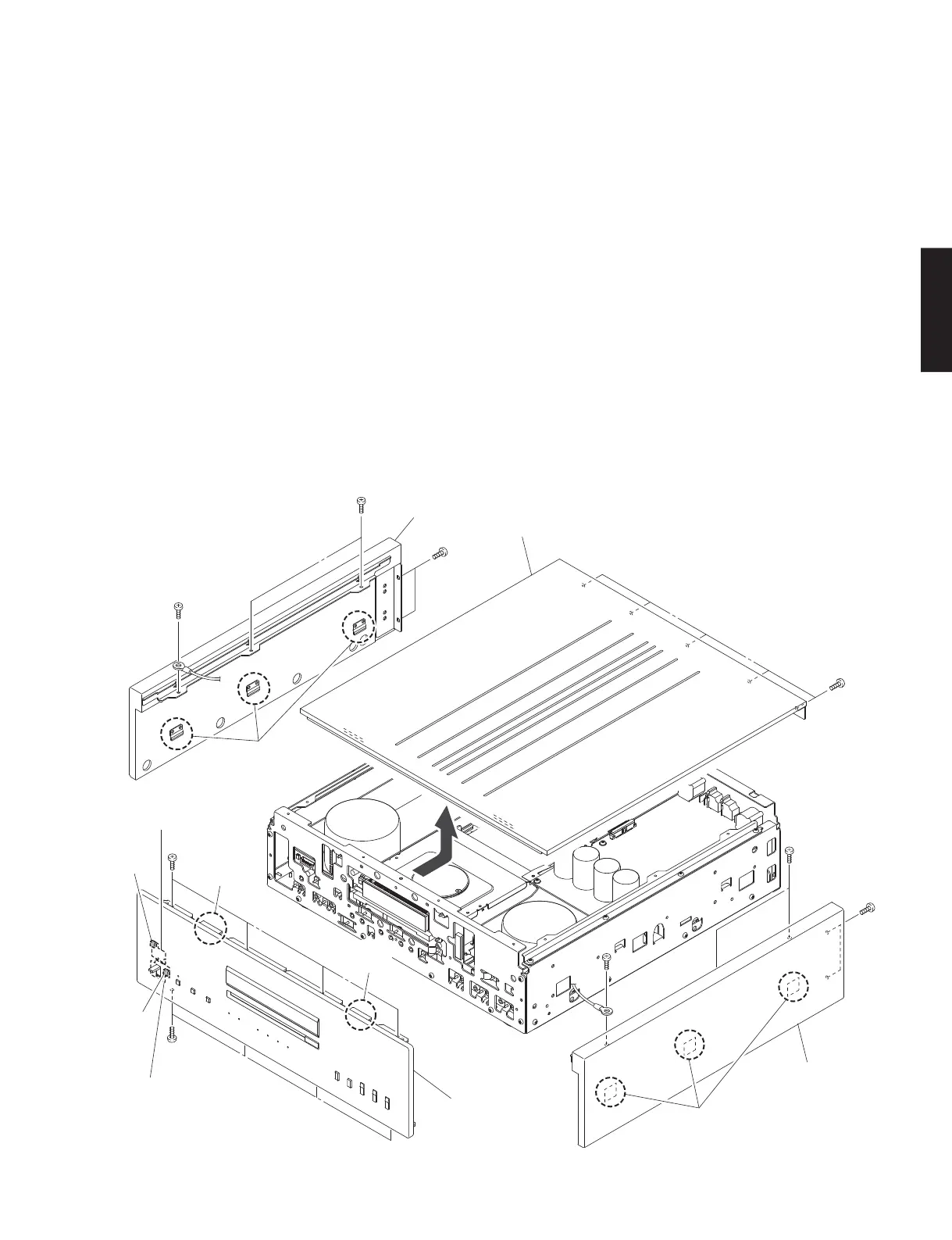

Fig. 1
(Remove parts in the order as numbered.)
Disconnect the power cable from the AC outlet.
1. Removal of Top Panel
a. Remove 5 screws (
①
). (Fig. 1)
b. Slide the top panel rearward and release 2 hooks. (Fig.1)
c. Lift the rear of top panel. (Fig.1)
d. Remove 2 screws (
②
) and disconnect 2 cables. (Fig.1)
e. Remove the top panel. (Fig. 1)
2. Removal of Side Panel L and Side Panel R
a. Remove 2 screws (
③
) and 2 screws (
④
). (Fig. 1)
b. Lift the side panel L a little, release hooks at 3 locations
and then remove the side panel L. (Fig. 1)
c. Remove 2 screws (
⑤
) and 2 screws (
⑥
). (Fig. 1)
d. Lift the side panel R a little, release hooks at 3 locations
and remove the side panel R. (Fig. 1)
（番号順に部品を外してください。）
AC 電源コンセントから、電源コードを抜いてください。
1. トップパネルの外し方
a. ①のネジ 5 本を外します。（Fig.1）
b. 後方へスライドし、2 ヶ所のフックを外します。（Fig.1）
c. 後方を持ち上げます。（Fig.1）
d. ②のネジ 2本を外し、ケーブル2 本を外します。（Fig.1）
e. トップパネルを外します。（Fig.1）
2. サイドパネル L、サイドパネル R の外し方
a. ③のネジ 2 本、④のネジ 2 本を外します。（Fig.1）
b. サイドパネル L を少し持ち上げ、3 ヶ所のフックを外
し、サイドパネル L を外します。（Fig.1）
c. ⑤のネジ 2 本、⑥のネジ 2 本を外します。（Fig.1）
d. サイドパネル R を少し持ち上げ、3 ヶ所のフックを外
し、サイドパネル R を外します。（Fig.1）
13
CD-S3000
CD-S3000

Yamaha CD-S3000 Specifications

General

Frequency range	2 - 20000 Hz
Audio formats supported	MP3, WMA
Signal-to-Noise Ratio (SNR)	116 dB
Total Harmonic Distortion (THD)	0.002 %
CD-R playback	Yes
Playback disc formats	CD audio, SACD
CD changer	No
Device type	HiFi CD player
Product color	Silver
Disc loading type	Tray
Number of optical discs	1 discs
USB 2.0 ports quantity	1

Weight and Dimensions

Depth	440 mm
Width	435 mm
Height	142 mm
Weight	19200 g
