Yamaha CD-S3000 Service Manual

㉗
㉗
㉘
㉙
Rear block
リアブ ロック
㉚
㉛
㉛
㉛
CD traverse mechanism
CDトラバースメカ
Clamp assembly
クランプ Ass'y
Holder PU/SA-CD
ホルダー PU/SA-CD
Disc tray
ディスクトレイ
Front block
フロントブロック
Loading belt
ローディングベルト
Loading belt
ローディングベルト
2. Removal of Loading Belt
a. Remove 6 screws (
㉗
) and then remove the clamp
assembly. (Fig. 12)
b. Push out the disc tray by pushing its rear. (Fig. 12)
c. Remove 2 screws (
㉘
) and then remove the disc
tray. (Fig. 12)
d. Remove 2 screws (
㉙
). (Fig. 12)
e. Remove the CD traverse mechanism together with
the holder PU/SA-CD. (Fig. 12)
f. Remove 2 screws (
㉚
) and then remove the rear
block. (Fig. 12)
g. Remove the 2 loading belts. (Fig. 12)
h. Remove 4 screws (
㉛
) and then remove the front
block. (Fig. 12)
i. Remove the 2 loading belts. (Fig. 12)
2. ローディングベルトの外し方
a. ㉗のネジ 6 本を外し、クランプ Ass'y を外します。
（Fig.12）
b. ディスクトレイの後方を押し、ディスクトレイを
押し出します。（Fig.12）
c. ㉘のネジ 2 本を外し、ディスクトレイを外します。
（Fig.12）
d. ㉙のネジ 2 本を外します。（Fig.12）
e. CD トラバースメカをホルダー PU/SA-CD と一緒に
外します。（Fig.12）
f. ㉚のネジ 2 本を外し、リアブロックを外します。
（Fig.12）
g. ローディングベルト 2 本を外します。 （Fig.12）
h. ㉛のネジ 4 本を外し、フロントブロックを外しま
す。（Fig.12）
i. ローディングベルト 2 本を外します。 （Fig.12）

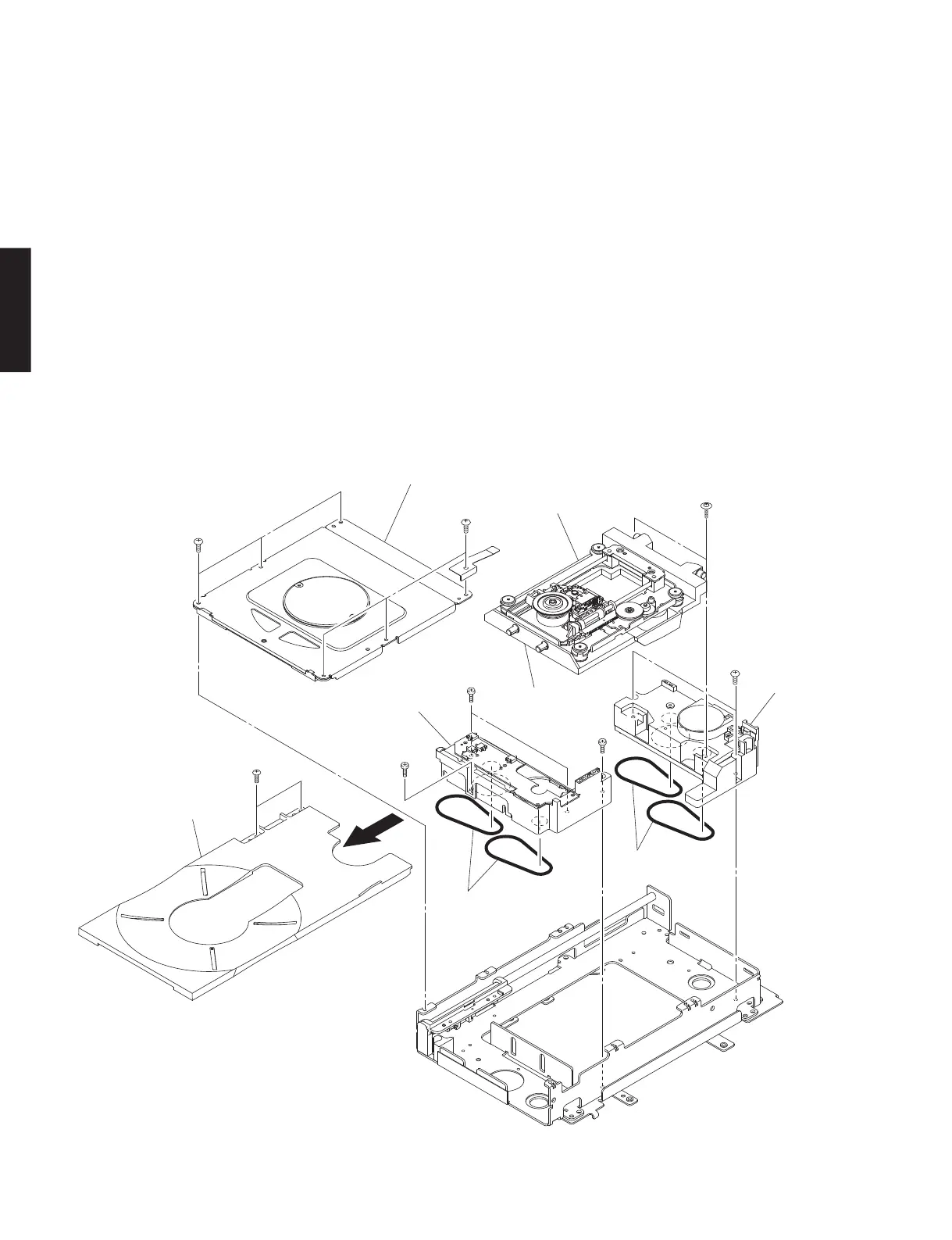

Fig. 12
24
CD-S3000
CD-S3000
