DBR10/DBR12/DBR15
B. Disassembly of DBR12/DBR15
B-1. Grille 12 Assembly/Grille 15 Assembly
(Time required: About 1 minute)
B-1-1 Remove the six (6) screws marked [260]. The grille 12
assembly/grille 15 assembly can then be removed. (Fig. B-1)
* When installing the grille 12 assembly/grille 15
assembly, fi rst tighten the two (2) priority screwa as
shown in Fig. B-1.
B-2. Loud Speaker (Woofer)
(Time required: About 3 minutes)
B-2-1 Remove the grille 12 assembly/grille 15 assembly.
(See procedure B-1.)
B-2-2 Remove the eight (8) screws marked [240]. The loud
speaker (woofer) can then be removed.
(Fig. B-2, Fig. B-3)
* When installing the loud speaker (woofer), first
match the position of the terminal to the direction
shown by the
mark and then tighten the four (4)
priority screws as shown in Fig. B-3.
B-2-3 Remove the LF 12 connector assembly/LF 15 connector
assembly (red/black) attached to the loud speaker
(woofer) terminal. (Fig. B-2, Fig. B-4)
* The loud speaker (woofer) is heavy. Be careful not to
drop it.
※ インシュロックタイなどを外したときは必ず外す前と
同じように取付けてください。
* When you remove binding ties and such, always
install as before removal.

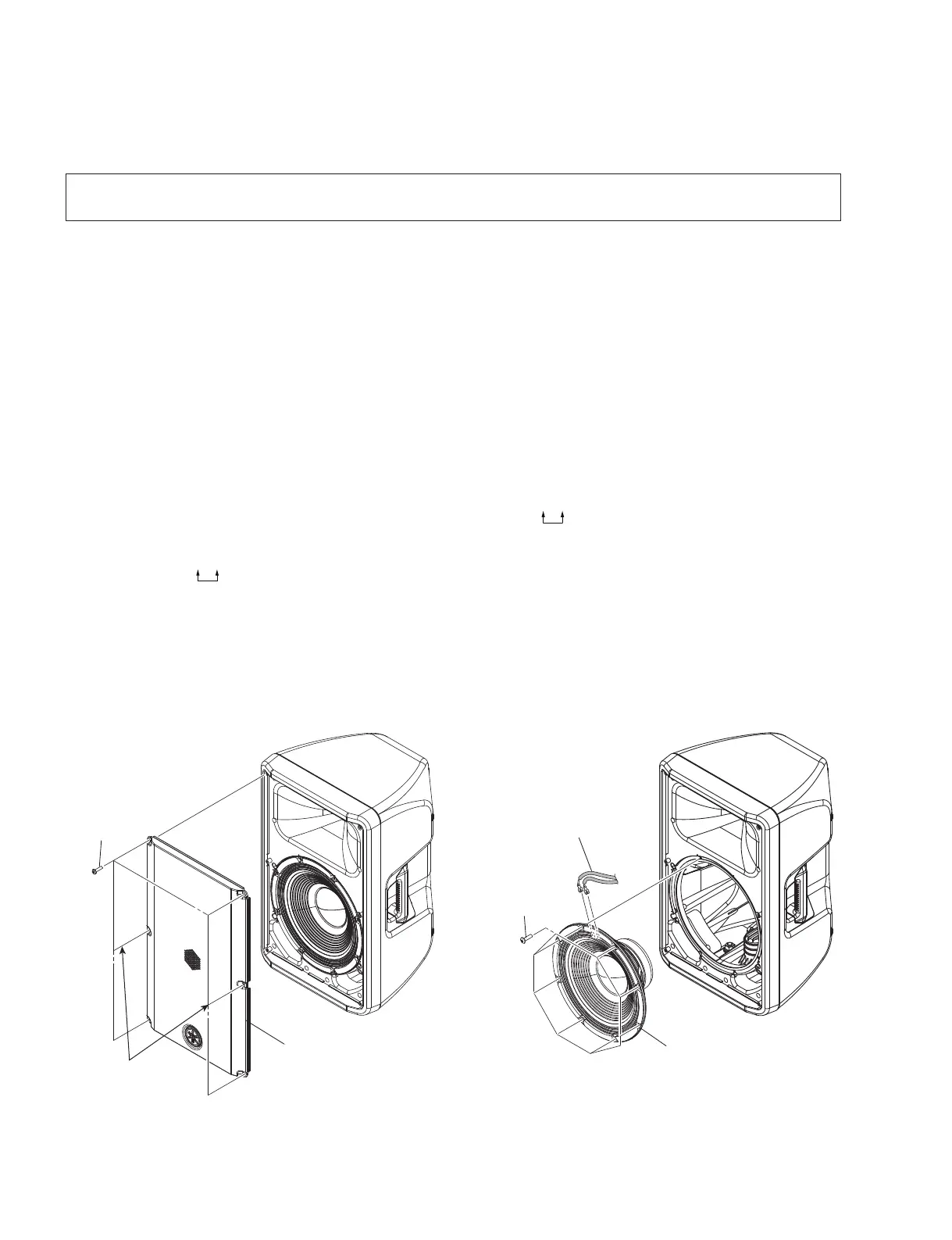

Fig. B-1
（図B-1）
Fig. B-2
（図B-2）
>@
>@
*5,//($66(0%/<
（グリル 12 組立）
35,25,7<6&5(:
（優先ネジ）
/28'63($.(5:22)(5
（スピーカ（ウーファー））
/)&211(&725
$66(0%/<5('%/$&.
（:& 組立 LF12 束線（赤 / 黒））
B.DBR12/DBR15の分解
B-1. グリル12組立/グリル15組立
（所要時間：約1分）
B-1-1 [260]のネジ6本を外して、グリル12組立/グリル15
組立を外します。（図B-1）
※ グリル12組立/グリル12組立を取り付けるときは、図に
示す優先ネジ2本を先に締めてください。（図B-1）
B-2. スピーカ（ウーファー）
（所要時間：約3分）
B-2-1 グリル12組立/グリル15組立を外します。
（B-1項参照）
B-2-2 [240]のネジ8本を外して、スピーカ（ウーファー）
を外します。（図B-2、図B-3）
※ スピーカ（ウーファー）を取り付けるときは、端子の位置
を 印の方向に合わせてから、図に示す優先ネジ4本
を先に締めてください。（図B-3）
B-2-3 スピーカ（ウーファー）端子に取り付けられている
WC組立LF12束線/WC組立LF15束線（赤／黒）を外
します。（図B-2、図B-4）
※ スピーカ（ウーファー）は重量がありますので、落下させ
ない様に注意してください。
※
This fi gure shows the DBR12.
（この図は、DBR12です。）
※
This fi gure shows the DBR12.
（この図は、DBR12です。）
