15
DBR10/DBR12/DBR15
B-4. Loud Speaker (Tweeter)
(Time required: About 5 minutes)
B-4-1 Remove the grille 12 assembly/grille 15 assembly.
(See procedure B-1.)
B-4-2
Remove the loud speaker (woofer). (See procedure B-2.)
B-4-3 Remove the baffl e 12 assembly/baffl e 15 assembly.
(See procedure B-3.)
B-4-4 Remove the HF 12 connector assembly/HF 15
connector assembly (yellow/blue) attached to the loud
speaker (tweeter) terminal. (Fig. B-7, Fig. B-8)
B-4-5 Remove the four (4) screws marked [170]. The TW
plate AL can then be removed together with the loud
speaker (tweeter). (Fig. B-7, Fig. B-8)
* When installing the TW plate AL, fi rst tighten the two
(2) priority screws as shown in Fig. B-8.
B-4-6 Remove the four (4) screws marked [160] and four
(4) washer o. tooth marked [150]. The loud speaker
(tweeter) can then be removed from the TW plate AL.
(Fig. B-7)
+)&211(&725
$66(0%/<<(//2:%/8(
（WC 組立 HF12 束線（黄/青））
7:3/$7($/
（TW プレート AL）
/28'63($.(57:((7(5
（スピーカ（ツイーター））
>@
>@
>@
B-4. スピーカ（ツイーター）
（所要時間：約5分）
B-4-1 グリル12組立/グリル15組立を外します。
（B-1項参照）
B-4-2 スピーカ（ウーファー）を外します。（B-2項参照）
B-4-3 バッフル12組 立/バッフル15組立を外します。
（B-3項参照）
B-4-4 スピーカ（ツイーター）端子に取り付けられている
WC組立HF12束線/WC組立HF15束線（黄／青）を
外します。（図B-7、図B-8）
B-4-5 [170]のネジ4本を外して、スピーカ（ツイーター）
と共にTWプレートALを外します。（図B-7、図B-8）
※ TWプレートALを取り付けるときは、図に示す優先ネジ
2本を先に締めてください。（図B-8）
B-4-6 [160]のネジ4本と[150]の歯付座金外歯4個を外し
て、TWプレートALからスピーカ（ツイーター）を
外します。（図B-7）

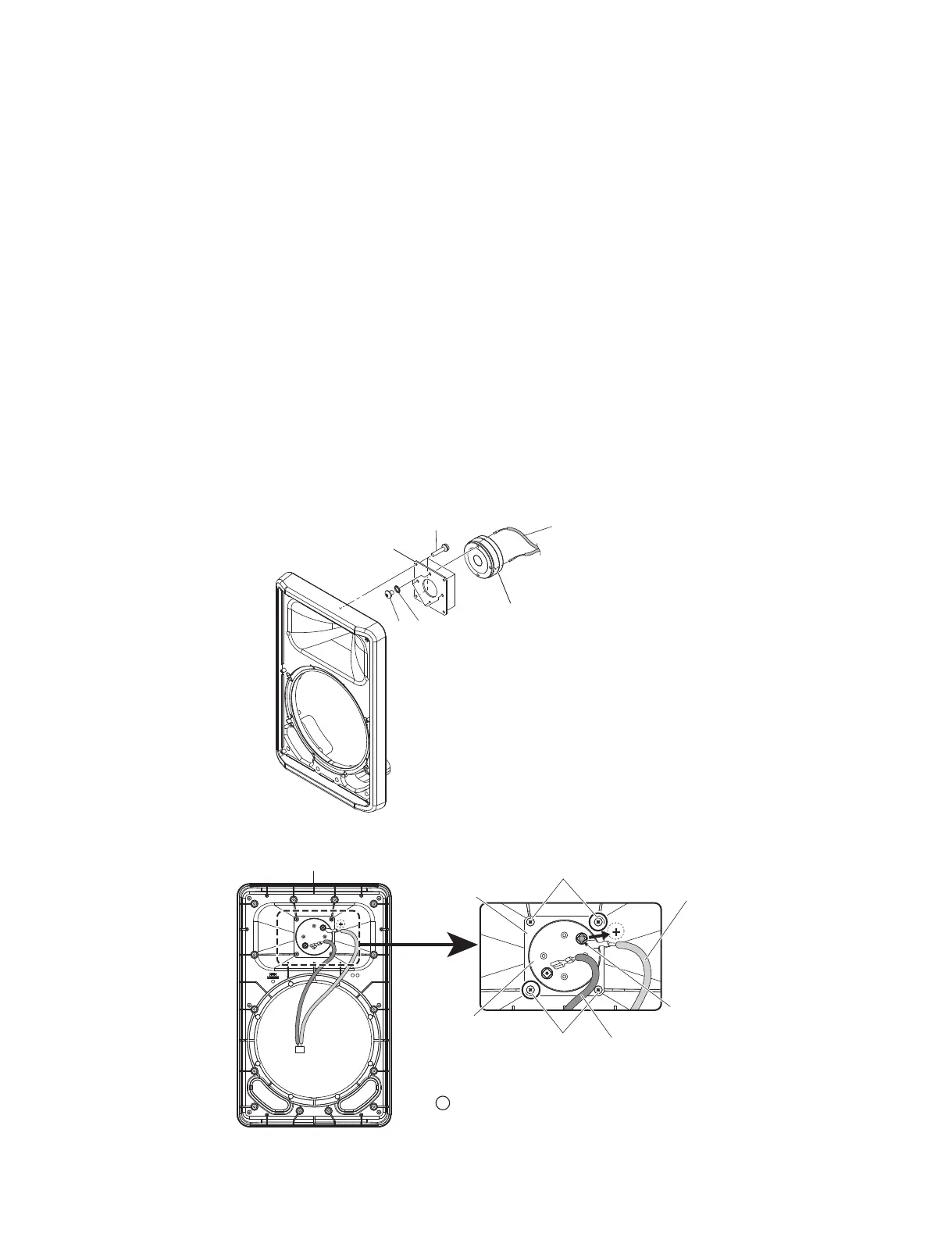

Fig. B-7
（図B-7）
Fig. B-8
（図B-8）
※
This fi gure shows the DBR12.
（この図は、DBR12です。）
※
This fi gure shows the DBR12.
（この図は、DBR12です。）
35,25,7<6&5(:
（優先ネジ）
>@
>@
%$))/($66(0%/<
（バッフル 12 組立）
+)&211(&725
$66(0%/<<(//2:
（WC 組立 HF12 束線黄（＋））
7:3/$7($/
（TW プレート AL）
/28'63($.(5
7:((7(5
（スピーカ（ツイーター））
5('0$5.,1*
（赤マーク）
+)&211(&725
$66(0%/<%/8(²
（WC 組立 HF12 束線青（−））
