DBR10/DBR12/DBR15
B-5. Amp Assembly 12 /Amp Assembly 15
(Time required: About 3 minutes)
B-5-1 Remove the ten (10) screws marked [280].
(Fig. B-9, Fig. B-10)
* When installing the amp assembly 12/amp assembly
15,
fi rst tighten the two (2) priority screws in order as
shown in Fig. B-10
.
B-5-2 Loosen the two (2) screws for removing the amp
assembly. (Fig. B-10)
* Loosen only ! Never remove these screws. Tighten
these screws when installing the amp assembly 12/
amp assembly 15. (Fig. B-10)
B-5-3 Hold the two (2) screws for removing the amp assembly
and then remove the amp assembly 12/amp assembly
15 carefully. (Fig. B-10)
For about disassembly of amp assembly, refer to 17
page.
B-5. アンプ組立12/アンプ組立15
（所要時間：約3分）
B-5-1 [280]のネジ10本を外します。（図B-9、図B-10）
※ アンプ組立12/アンプ組立15を取り付けるときは、優先ネ
ジ2本を図に示す順番で先に締めてください。（図B-10）
B-5-2 アンプ組立取り外し用ネジ2本を緩めます。
（図B-10）
※ これらのネジは緩めるだけで、外さないように注意して
ください。アンプ組立12/アンプ組立15取り付け時には、
これらのネジを締めてください。（図B-10）
B-5-3 アンプ組立取り外し用ネジ2箇所を持って、慎重
にアンプ組立12/アンプ組立15を外します。
（図B-10）
アンプ組立の分解手順は、17ページを参照してく
ださい。
$03$66(0%/<
（アンプ組立 12）
>@
35,25,7<6&5(:
（優先ネジ）
>@ >@
>@
>@
$03$66(0%/<
（アンプ組立 12）
6&5:()255(029,1*
7+($03$66(0%/<
（アンプ組立取り外し用ネジ）
6&5:()255(029,1*
7+($03$66(0%/<
（アンプ組立取り外し用ネジ）
w
q
※
This fi gure shows the DBR12.
（この図は、DBR12です。）
※
This fi gure shows the DBR12.
（この図は、DBR12です。）

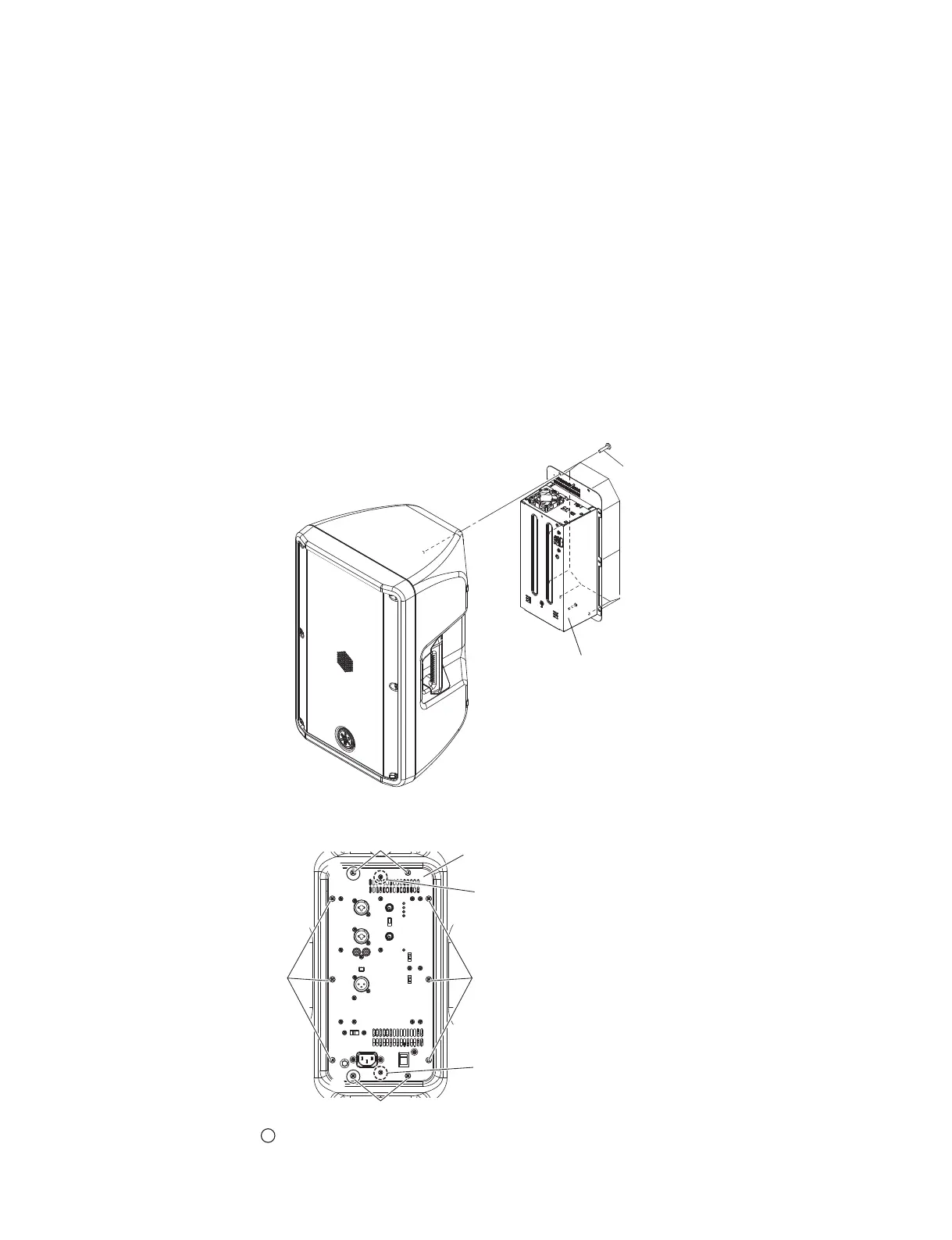

Fig. B-9
（図B-9）
Fig. B-10
（図B-10）
