Yamaha DBR Series Service Manual

34
DBR10/DBR12/DBR15
Troubleshooting
If you fail, check wire connection and the following parts.
CPU(PCBDSP:IC504-47pin)→LIMITLED
CPU(PCBDSP:IC504-46pin)→SIGNALLED
CPU(PCBDSP:IC504-45pin)→PROTECTIONLED
CPU(PCBDSP:IC504-44pin)→POWERLED
CPU(PCBDSP:IC504-43pin)→D-CONTOURLED
トラブルシューティング
失敗した場合、次の部品及び結線を確認します。
CPU(PCBDSP:IC504-47pin)→LIMITLED
CPU(PCBDSP:IC504-46pin)→SIGNALLED
CPU(PCBDSP:IC504-45pin)→PROTECTIONLED
CPU(PCBDSP:IC504-44pin)→POWERLED
CPU(PCBDSP:IC504-43pin)→D-CONTOURLED
3-5. SWITCH inspection
Inspect On | Off status of D-CONTOUR switch.
Inspect On | Off status of HPF switch.

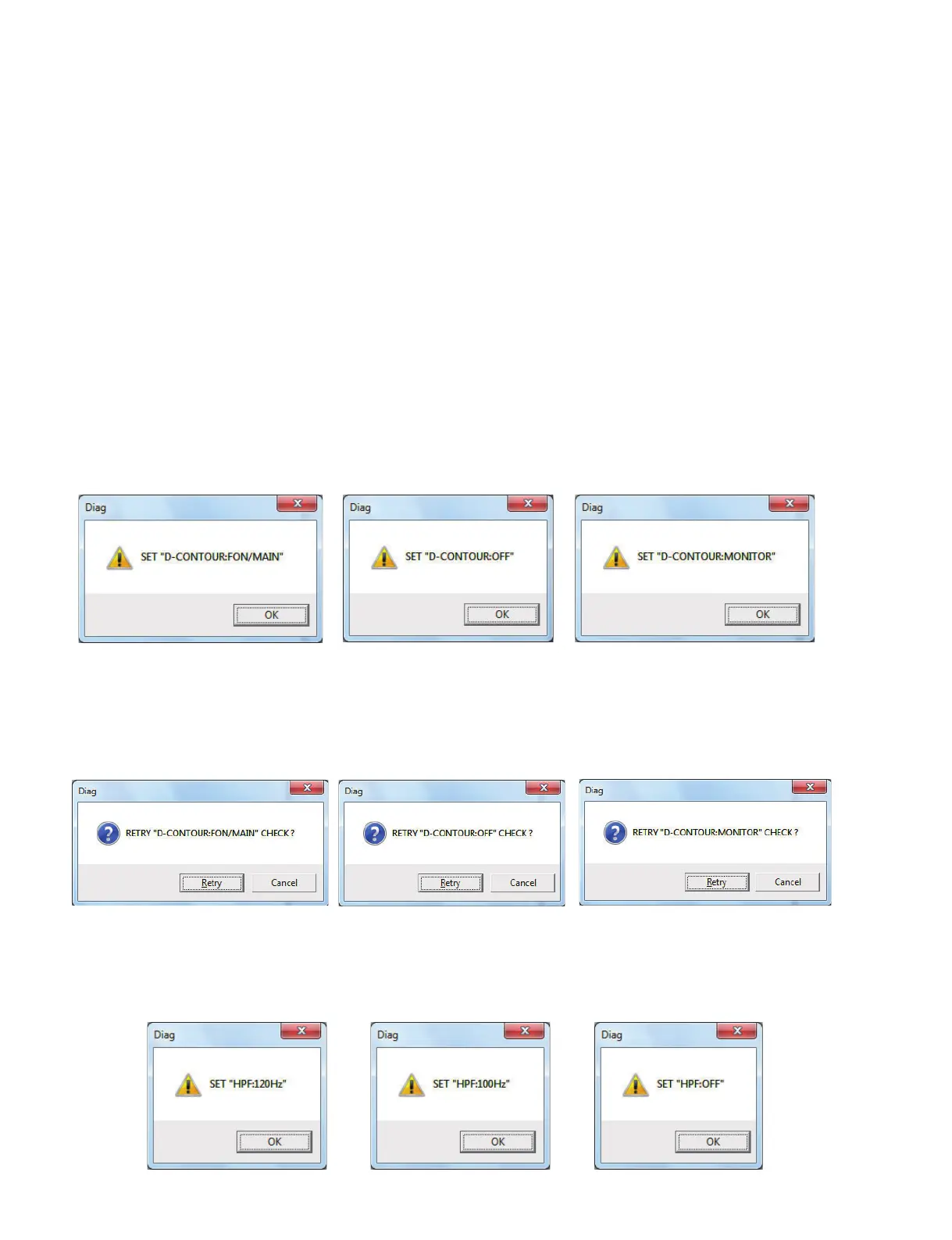

[D-CONTOUR switch inspection]
Following the window below, the state of each switch is
operated. After “OK” button ispressed, the status of switch
is inquired to fi rmware side and judged automatically.
[HPF switch inspection]
Following the window below, the state of each switch is
operated. After “OK” button ispressed, the status of switch
is inquired to fi rmware side and judged automatically.
If status received from fi rmware is not the one intended,
whether or not to performagain the test that status of
switch is the same is confirmed. The test is performed
again with “Retry” button, and not performed again with
“Cancel” button.
3-5. SWITCH検査
D-CONTOURスイッチのON¦OFF状態を検査します。
HPFスイッチの ON¦OFF状態を検査します。
[D-CONTOUR スイッチ検査 ]
下の画面の表示に従い、各スイッチの状態を操作し
ます。「OK」ボタンを押下した後に、ファームウェ
ア側にスイッチの状態を問い合わせて、自動判定し
ます。
[HPF スイッチ検査 ]
下の画面の表示に従い、各スイッチの状態を操作しま
す。「OK」ボタンを押下した後に、ファームウェア側
にスイッチの状態を問い合わせて、自動判定します。
ファームウェアから受信した状態が意図した状態で
ない場合は、同一スイッチ状態のテストを再度実行
するか確認します。「Retry」ボタンで再テストを行
い、「Cancel」ボタンで再テストを行いません。

Yamaha DBR Series Specifications

General

Type	Powered Speaker
Amplifier Class	Class-D
Inputs	XLR, 1/4" TRS, RCA
Outputs	XLR
Enclosure Material	Plastic
Mounting Options	Pole mount
Coverage angle	90° x 60°
I/O Connectors	XLR, 1/4" TRS, RCA
Woofer Size	12"
Tweeter Size	1.4"
Protection	Overcurrent protection
