DBR10/DBR12/DBR15
3-6. FAN inspection
Inspect FAN condition when the speed of FAN is changed.
Inspect the speed of FAN to change and to become early.
Determine FAN tests comprehensively.

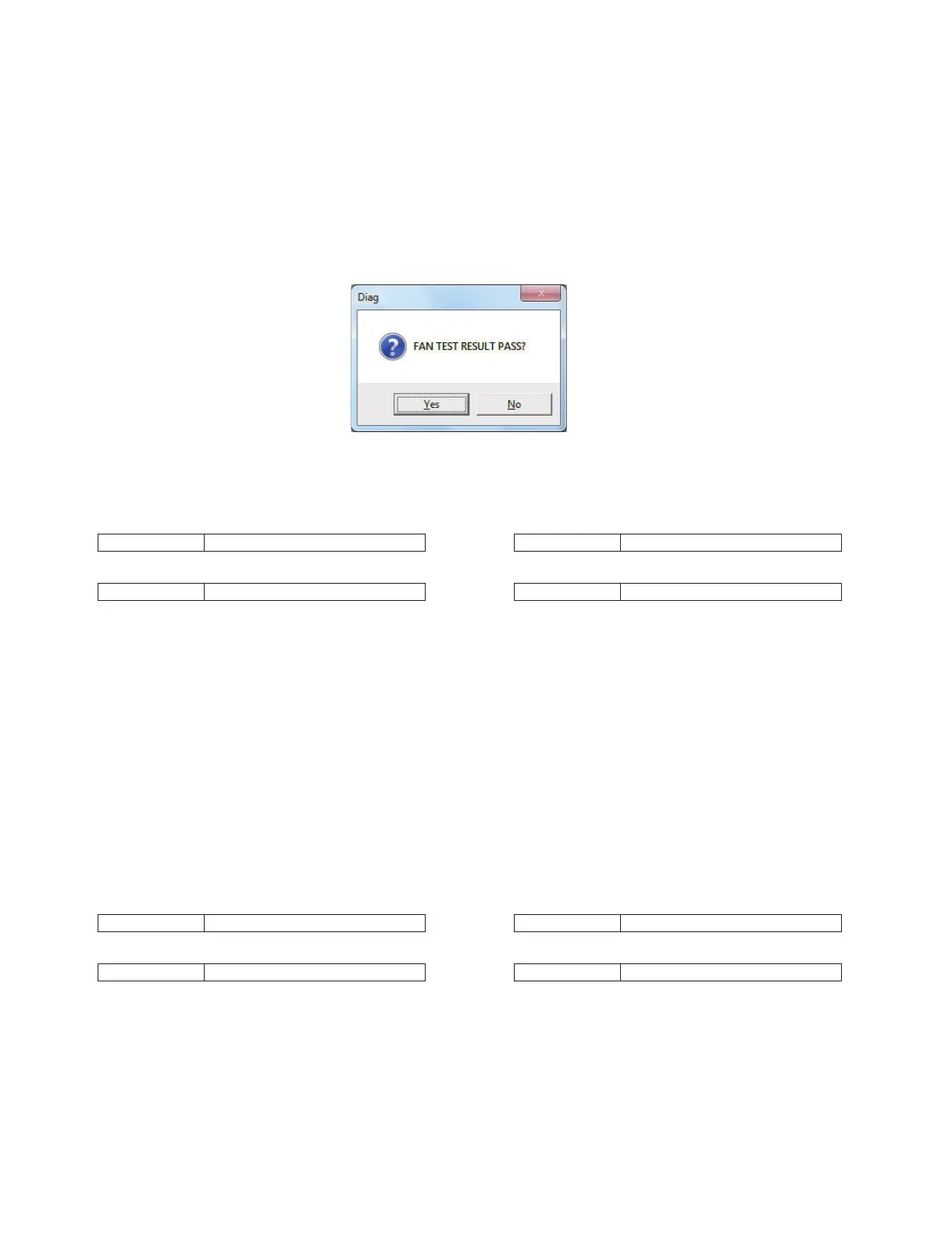

If result is PASS, click “Yes” button.
If result is FAIL, click “No” button.
3-6. FAN検査
FAN の速度を変化させ FANの良否を検査します。
FAN のスピードが変化し早くなることを検査します。
FAN テストの総合判定を行います。
結果が PASS の場合、「Yes」ボタンをクリックします。
結果が FAIL の場合、「No」ボタンをクリックします。
The result is displayed in output window as shown below.
When Normal
FAN CHECK PASS: FAN CHECK
When out of order
FAN CHECK FAIL: FAN CHECK
Troubleshooting
If you fail, check wire connection and the following parts.
CPU(PCBDSP:IC504-15pin):FAN-DRV→CN505→
AMPScircuitboard→FAN
検査結果はアウトプットウインドウへ下記のように
表示されます。
正常時
FAN CHECK PASS: FAN CHECK
故障時
FAN CHECK FAIL: FAN CHECK
トラブルシューティング
失敗した場合、次の部品及び結線を確認します。
CPU(PCBDSP:IC504-15pin):FAN-DRV→CN505→
AMPS シート→FAN
3-7. AMP inspection
The quality of the AMP-ENA/ AMP-ERR connection is
inspected.
The AMP-ENA is set to DISABLE and the response of
AMP-ERR generating isinspected.
The result is displayed in output window as shown below.
When Normal
AMP-ERR PASS: AMP AMP-ERR *[time]
When out of order
AMP-ERR FAIL: AMP AMP-ERR *[time]
*[time]= It is time after setting AMP-ENA to DISABLE
until an AMP-ERR response occurs.
Troubleshooting
If you fail, check wire connection and the following parts.
CPU (PCB DSP : IC504-6pin):AMP-EN-U → CN504
→ AMPS circuitboard
CPU (PCB DSP : IC504-5pin):AMP-ERR → CN504 →
AMPS circuitboard
3-7. AMP検査
AMP-ENA/AMP-ERRの接続状態の良否を検査します。
AMP-ENAを DISABLEにして、AMP-ERR発生の応
答を検査します。
検査結果はアウトプットウインドウへ下記のように
表示されます。
正常時
AMP-ERR PASS: AMP AMP-ERR *[time]
故障時
AMP-ERR FAIL: AMP AMP-ERR *[time]
*[time]=AMP-ENA を DISABLE にしてから AMP-
ERR応答が発生するまでの時間。
トラブルシューティング
失敗した場合、次の部品及び結線を確認します。
CPU(PCBDSP:IC504-6pin):AMP-EN-U →CN504
→AMPSシート
CPU(PCBDSP:IC504-5pin):AMP-ERR→CN504→
AMPSシート
