9
DBR10/DBR12/DBR15
/)&211(&725
$66(0%/<5('%/$&.
（WC 組立 LF10 束線（赤/黒））
+)&211(&725
$66(0%/<<(//2:%/8(
（WC 組立 HF10 束線（黄/青））
%$))/($66(0%/<
（バッフル 10 組立）
>@
>@
A-3. Baffl e 10 Assembly
(Time required: About 4 minutes)
A-3-1 Remove the grille 10 assembly. (See procedure A-1.)
A-3-2
Remove the loud speaker (woofer). (See procedure A-2.)
A-3-3 Remove the twelve (12) screws marked [170]. The
baffl e 10 assembly can then be removed.
(Fig. A-5, Fig. A-6)
*
When installing the baffl e 10 assembly, fi rst tighten the
seven (7) priority screws in order as shown in Fig. A-6.
A-3-4 Disconnect the connectors of the LF 10 connector
assembly (red/black), HF 10 connector assembly
(yellow/blue) from the amp assembly 10.
(Fig. A-5, Photo A-1)
* Take care not to open the baffle 10 assembly
too wide or these connector assemblies may be
damaged. (Fig. A-5, Photo A-1)

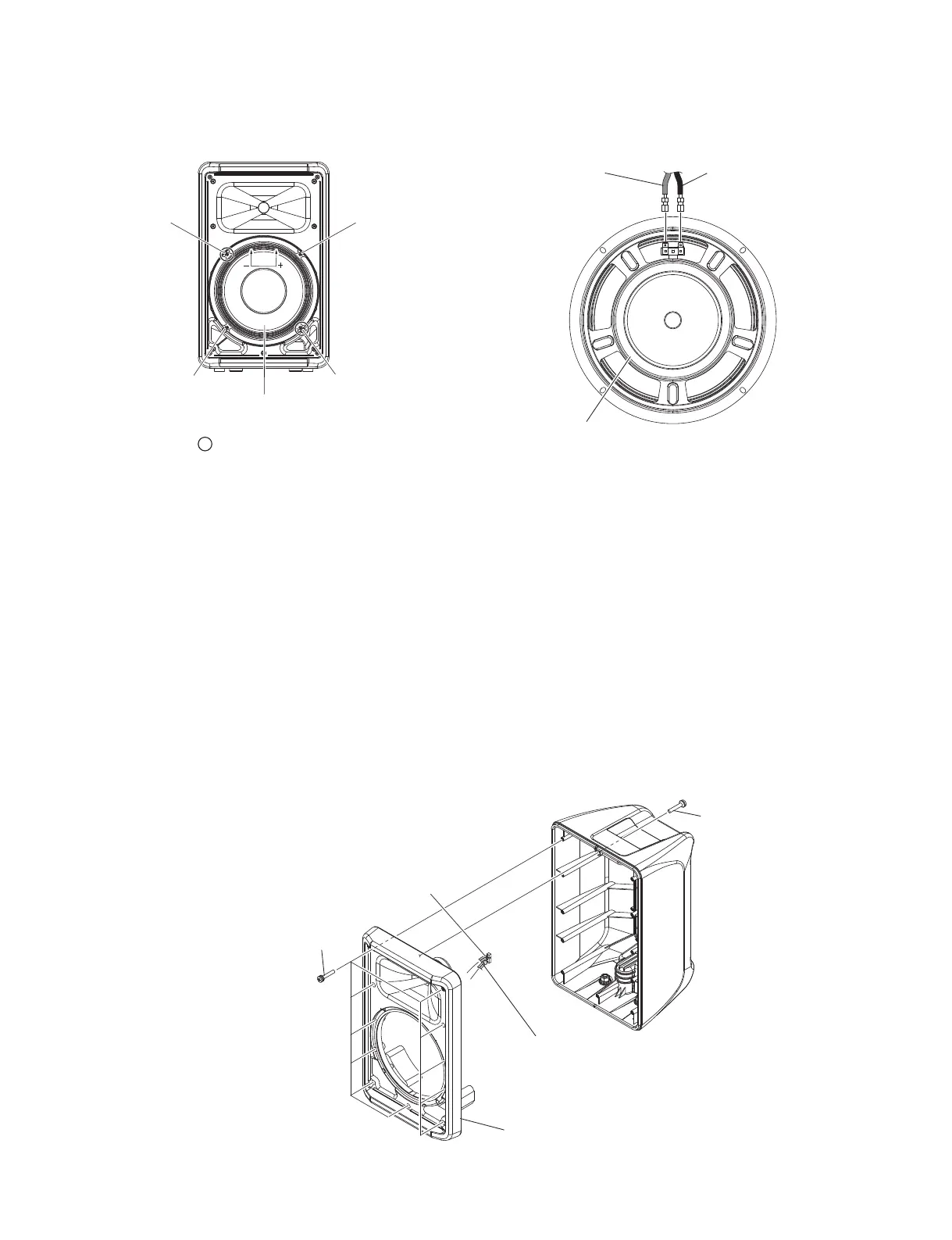

Fig. A-3
（図A-3）
Fig. A-4
（図A-4）
>@
>@
>@
/28'63($.(5:22)(5
（スピーカ（ウーファー））
>@
35,25,7<6&5(:
（優先ネジ）
/)&211(&725
$66(0%/<5('
（WC 組立 LF10 束線赤（＋））
/)&211(&725
$66(0%/<%/$&.²
（WC 組立 LF10 束線黒（−））
/28'63($.(5:22)(5
（スピーカ（ウーファー））
Fig. A-5
（図A-5）
A-3. バッフル 10 組立
（所要時間：約 4 分）
A-3-1 グリル 10 組立を外します。（A-1 項参照）
A-3-2 スピーカ（ウーファー）を外します。（A-2 項参照）
A-3-3 [170] のネジ 12 本を外して、バッフル 10 組立を
外します。（図 A-5、図 A-6）
※ バッフル 10 組立を取り付けるときは、優先ネジ 7 本を
図に示す順番で先に締めてください。（図 A-6）
A-3-4 アンプ組立 10 から WC 組立 LF10 束線（赤／黒）、
WC 組立 HF10 束線（黄／青）のコネクターを
外します。（図 A-5、写真 A-1）
※ バッフル 10 組立を開きすぎて、これらの束線を傷めな
いように注意してください。（図 A-5、写真 A-1）
