8
DBR10/DBR12/DBR15
DISASSEMBLY PROCEDURE（分解手順）
A. Disassembly of DBR10
A-1. Grille 10 Assembly
(Time required: About 1 minute)
A-1-1 Remove the four (4) screws marked [230]. The grille
10 assembly can then be removed. (Fig. A-1)
A-2. Loud Speaker (Woofer)
(Time required: About 3 minutes)
A-2-1 Remove the grille 10 assembly. (See procedure A-1.)
A-2-2 Remove the four (4) screws marked [210]. The loud
speaker (woofer) can then be removed.
(Fig. A-2, Fig. A-3)
* When installing the loud speaker (woofer), first
match the position of the terminal to the direction
shown by the
mark and then tighten the two (2)
priority screws as shown in Fig. A-3.
A-2-3 Remove the LF 10 connector assembly (red/black)
attached to the loud speaker (woofer) terminal.
(Fig. A-2, Fig. A-4)
* The loud speaker (woofer) is heavy. Be careful not to
drop it.
※ インシュロックタイなどを外したときは必ず外す前と
同じように取付けてください。
* When you remove binding ties and such, always
install as before removal.

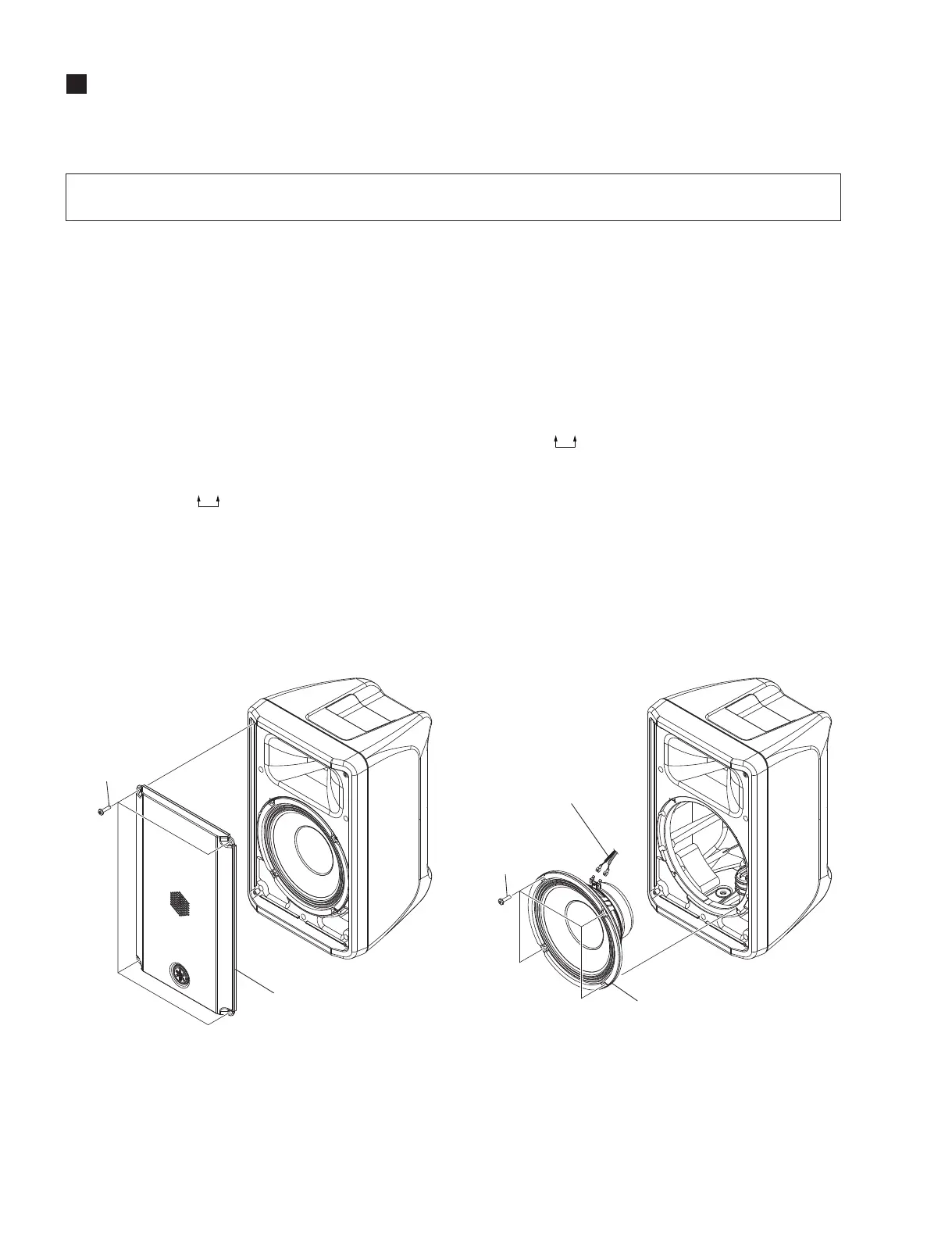

Fig. A-1
（図A-1）
Fig. A-2
（図A-2）
>@
>@
*5,//($66(0%/<
（グリル 10 組立）
/28'63($.(5:22)(5
（スピーカ（ウーファー））
/)&211(&725
$66(0%/<5('%/$&.
（:& 組立 LF10 束線（赤 / 黒））
A.DBR10 の分解
A-1. グリル 10 組立
（所要時間：約 1 分）
A-1-1 [230] のネジ 4 本を外して、グリル 10 組立を外し
ます。（図 A-1）
A-2. スピーカ（ウーファー）
（所要時間：約 3 分）
A-2-1 グリル 10 組立を外します。（A-1 項参照）
A-2-2 [210] のネジ 4 本を外して、スピーカ（ウーファー）
を外します。（図 A-2、図 A-3）
※ スピーカ（ウーファー）を取り付けるときは、端子の位
置を
印の方向に合わせてから、図に示す優先ネジ 2
本を先に締めてください。（図 A-3）
A-2-3 スピーカ（ウーファー）端子に取り付けられてい
る WC 組立 LF10 束線（赤／黒）を外します。
（図 A-2、図 A-4）
※ スピーカ（ウーファー）は重量がありますので、落下さ
せない様に注意してください。
