Yamaha DBR15 - Page 26

26
DBR10/DBR12/DBR15
●

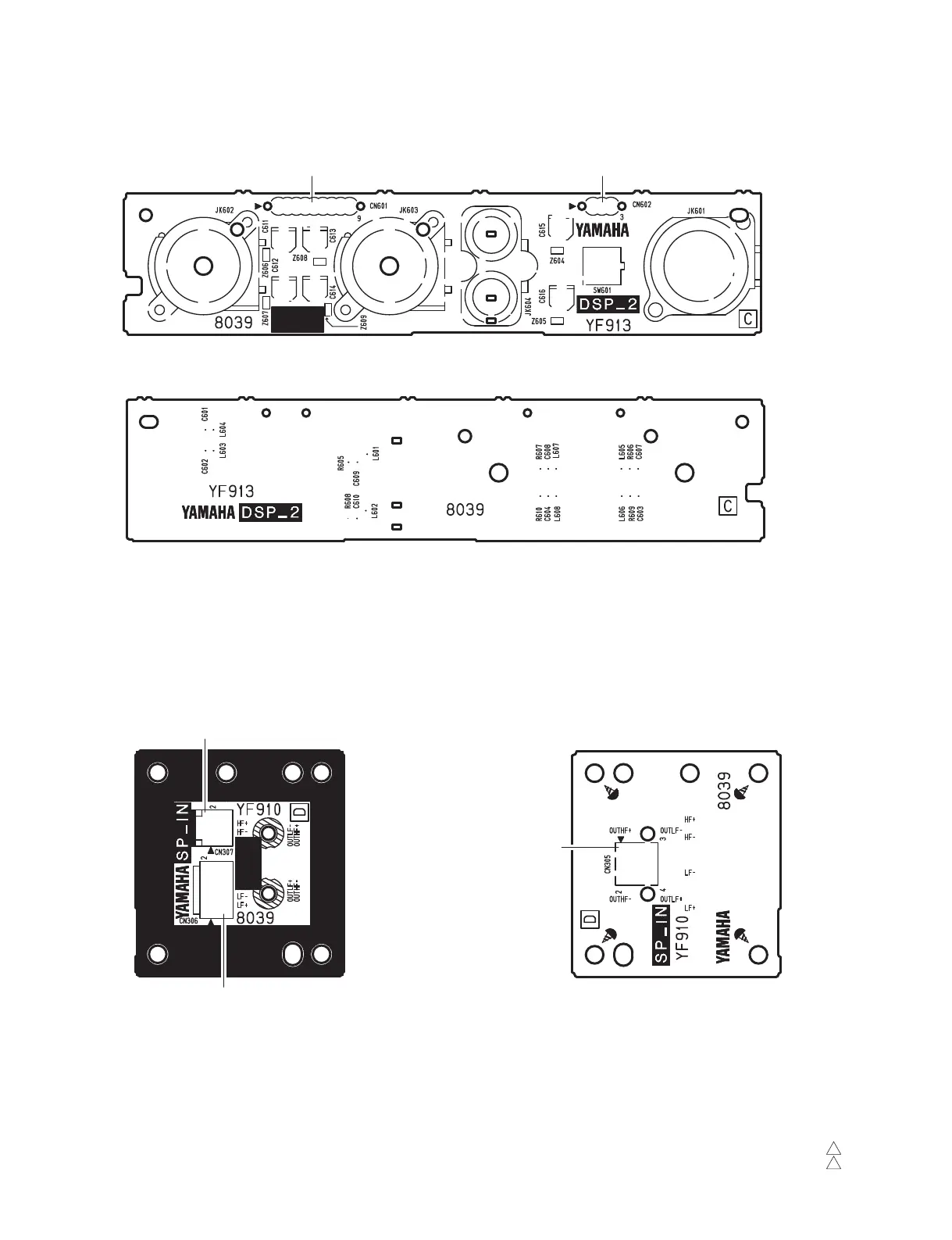

DSP Circuit Board
●
SUBL
(
SP IN
)
Circuit Board
DSP: 2NA-ZJ27600
SUBL (SP IN):2NA-ZJ27580
1
1
Component side
（部品側）
Component side
（部品側）
Pattern side
（パターン側）
Pattern side
（パターン側）
to DSP-CN603 to DSP-CN604
to WOOFER
to TWEETER
to SUBL
(
SP OUT
)
-CN304
