RX-V1600/DSP-AX1600
13
Fig. 3
Fig. 2
9
9
0
A
B
B
C
5
5
5
6
6
5
D
7
8
8
7
FUNCTION (1) P.C.B.
Side Plate L
サイドプレートL
Side Plate R
サイドプレートR
Sub Chassis
サブシャーシ
Duct
ダクト
Bracket
ブラケット
Support TOP
サポートトップ
Shield Case
シールドケース
CB905CB904CB40CB906 CB907
CB44
CB301
CB304
CB14
CB913
CB506
CB508
CB306
CB324
CB325
CB305
CB602
CB603
CB2
CB606
CB608
CB609
CB303
CB307
(U, C models)
CB332

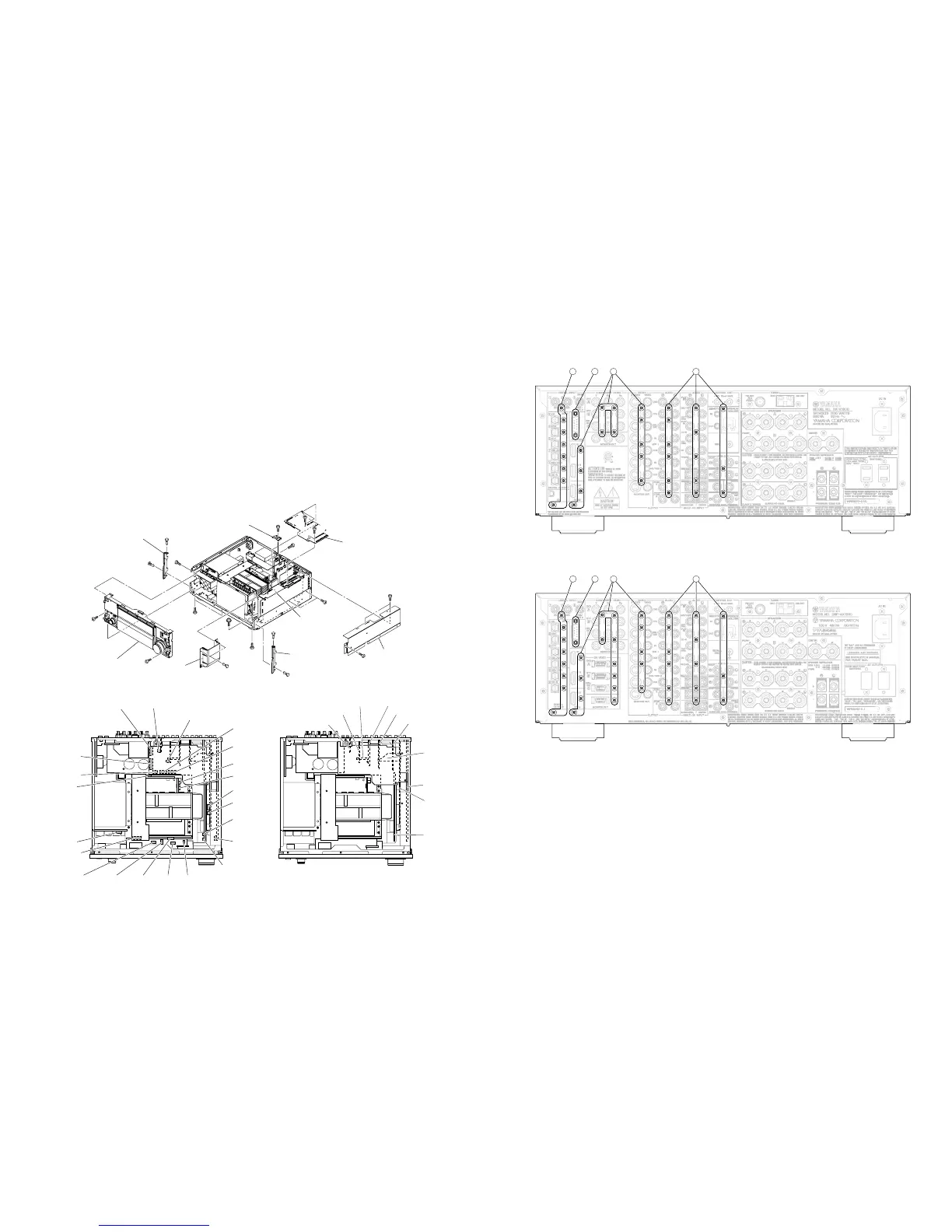

5. Removal of DSP, FUNCTION (2), INPUT (5), D-
VIDEO, A-VIDEO (1), (2) P.C.B.s
a. Remove 2 push rivets (C) and then remove the Duct.
(Fig. 2)
b. Remove 1 screw (D). (Fig. 2)
c. Remove 21 screws (E) and 2 jack screws (F). (Fig. 5)
d. Remove CB40, CB44, CB307 (U, C models), CB325,
CB332, CB506, CB508, CB602, CB603, CB606,
CB608 and CB609. (Fig. 3)
e. Remove the DSP, FUNCTION (2), INPUT (5), D-
VIDEO, A-VIDEO (1) and (2) P.C.B.s. (Fig. 4)
6. Removal of INPUT (1) ~ (4) P.C.B.s
a. Remove 14 screws (G). (Fig. 5)
b. Remove CB324. (Fig. 3)
c. Remove the INPUT (1) ~ (4) P.C.B.s. (Fig. 4)
5. DSP、FUNCTION（2）、INPUT（5）、D-VIDEO、
A-VIDEO（1）、（2）P.C.B.の外し方
a.
C
のプッシュリベット2本を外し、ダクトを取り外しま
す。（Fig.2）
b.
D
のネジ1本を外します。（Fig.2）
c.
E
のネジ25本、
F
のジャックスクリュー2本を外しま
す。（Fig.5）
d. CB40、CB44、CB325、CB332、CB506、CB508、
CB602、CB603、CB606、CB608、CB609を外しま
す。（Fig.3）
e. DSP、FUNCTION（2）、INPUT（5）、D-VIDEO、A-
VIDEO（1）、（2）P.C.B.を取り外します。（Fig.4）
6. INPUT（1）〜（4）P.C.B.の外し方
a.
G
のネジ14本を外します。（Fig.5）
b. CB324を外します。（Fig.3）
c. INPUT（1）〜（4）P.C.B.を取り外します。（Fig.4）
15 15 1716
Fig. 5
U, C, R, T, K, A, B, G, L models
J model
15 15 1716
Fig. 4
DSP P.C.B.
FUNCTIION (2) P.C.B.
D-VIDEO P.C.B.
A-VIDEO (1) P.C.B.
A-VIDEO (2) P.C.B.
INPUT (2) P.C.B.
INPUT (3) P.C.B.
INPUT (4) P.C.B.
INPUT (1) P.C.B.
INPUT (5) P.C.B.
