RX-V1600/DSP-AX1600
16
RX-V1600/
DSP-AX1600
・RS232CクロスケーブルD-sub9pinメス
（仕様）
PinNo.2RxD PinNo.2RxD
PinNo.3TxD PinNo.3TxD
PinNo.5GND PinNo.5GND
PinNo.7RTS PinNo.7RTS
PinNo.8CTS PinNo.8CTS
●操作前の準備と注意
・ PCへ指定のダウンロード先から
DSPFLASHERVx600.exeをダウンロードしてくだ
さい。
・ RS232Cクロスケーブルは必ず上記仕様のものを用意し
てください。
・ 書き込み時は、PC上の他のアプリケーションソフトは
閉じてください。
さらに、タスクトレイ上にあるソフトも閉じておくこと
を推奨します。

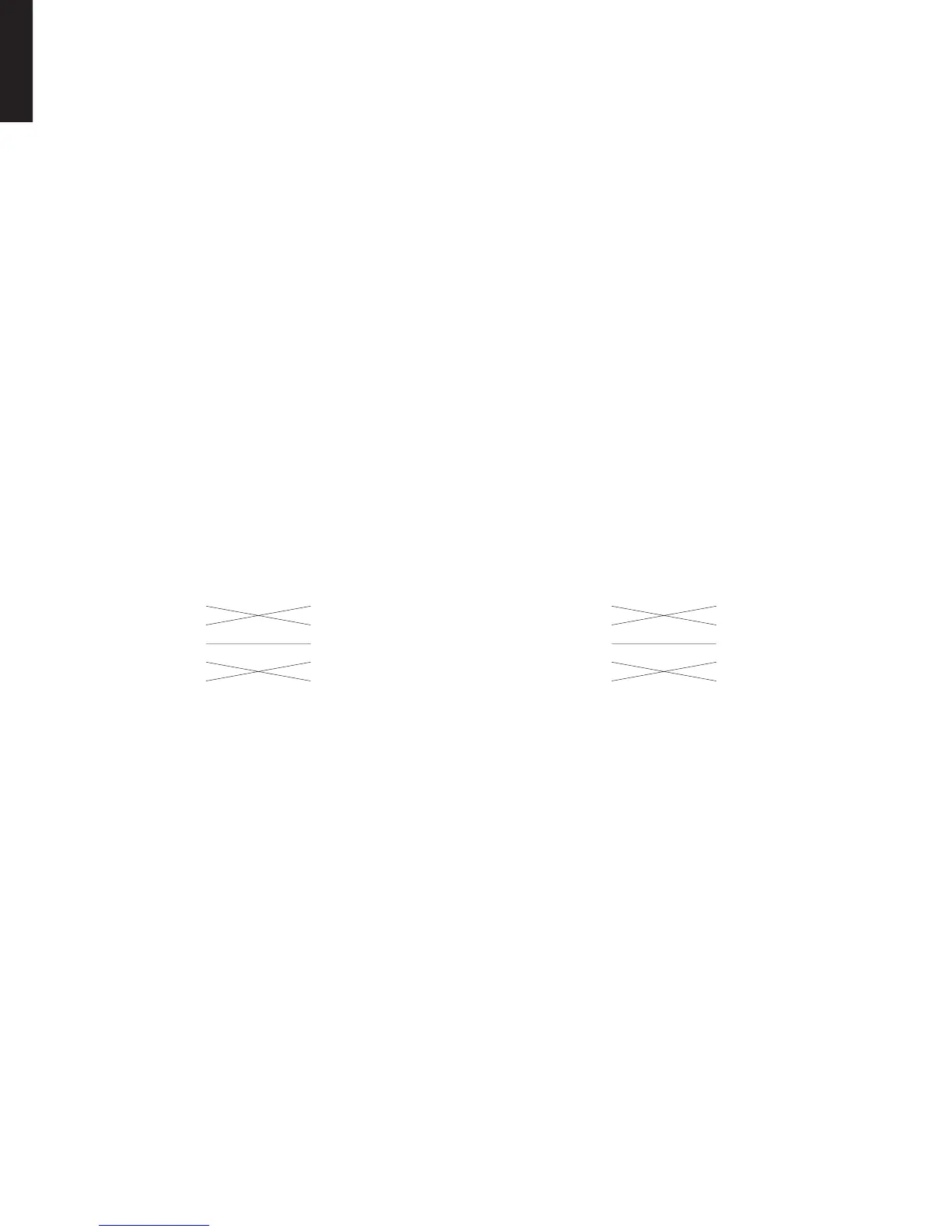

• RS232C cross cable “D-sub 9 pin female”
(Specifications)
Pin No.2 RxD Pin No.2 RxD
Pin No.3 TxD Pin No.3 TxD
Pin No.5 GND Pin No.5 GND
Pin No.7 RTS Pin No.7 RTS
Pin No.8 CTS Pin No.8 CTS
● Preparation and precautions before starting
the operation
• Download DSP_FLASHER_Vx600.exe from the
specified source to the PC being used.
• Prepare the above specified RS232C cross cable.
• While writing, keep the other application software on
the PC closed. It is also recommended to keep the soft-
ware on the task tray closed as well.
■ UPDATING FIRMWARE / ファームウェアーの書き込み
下記の部品をサービス部品に交換した場合、最新のファー
ムウェアの書き込みを行ってください。
P.C.B.FUNCTIONのIC301 ：X6909A00
...MAINの書き込み
P.C.B.D-VIDEOのIC507 ：X7220A00
...VIDEOの書き込み
P.C.B.DSPのIC542 ：X7016A00
...DSPの書き込み
●必要なツール
・ DOS/V機、OS：Windows98/2000/Me/XP、シリアル
ポート付き（RS232C）PC
・ プログラムアップグレードプログラム
DSPFLASHERVx600.exe
・ ファームウェア
※ 以下の3つのファームウェアは必ず同一フォルダ内へ
入れてください。
MAIN .............................................. V16Mxxxx.mot
VIDEO ............................................... V16Vxxxx.mot
DSP ........... Vx600verXXX0xXXXXXXXX.hex
When replacing the following parts, be sure to write the up-
dated data of the firmware.
IC301 of P.C.B. ASS’Y FUNCTION : X6909A00
... Writing of MAIN
IC507 of P.C.B. ASS’Y D-VIDEO : X7220A00
... Writing of VIDEO
IC542 of P.C.B. ASS’Y DSP : X7016A00
... Writing of DSP
● Required tools
• DOS/V machine, OS: Windows 98/2000/Me/XP, PC
with a serial port (RS232C)
• Program upgrading program
DSP_FLASHER_Vx600.exe
• Firmware
* Be sure to put following 3 firmwares in the same folder.
MAIN .............................................. V16Mxxxx.mot
VIDEO ............................................... V16Vxxxx.mot
DSP ........... Vx600_verX_XX_0xXXXXXXXX.hex
