Yamaha DSP-AX1600 User Manual

RX-V1600/DSP-AX1600
15
RX-V1600/
DSP-AX1600

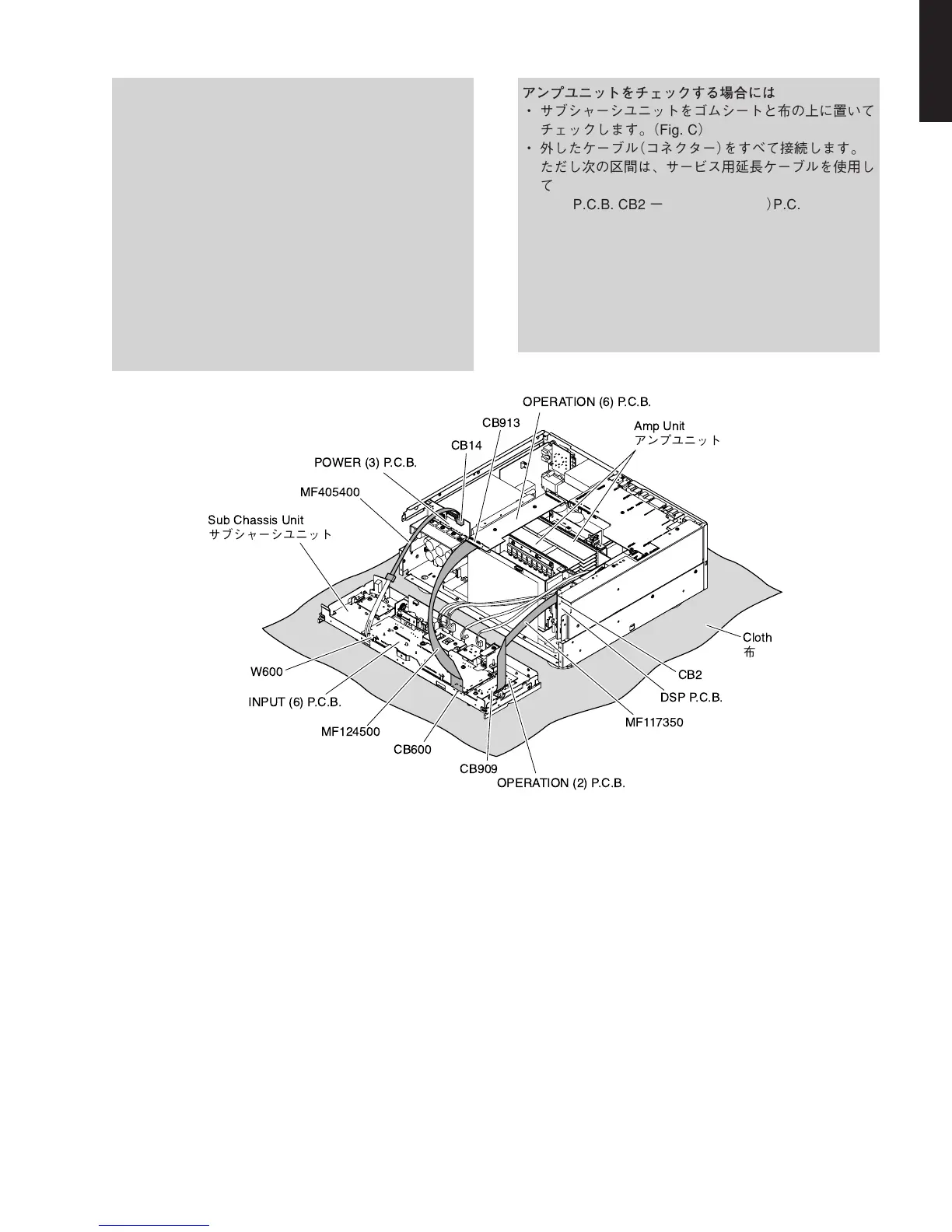

Fig. C
MF405400
CB14
CB913
W600
CB600
CB2
CB909
MF124500
MF117350
DSP P.C.B.
INPUT (6) P.C.B.
OPERATION (6) P.C.B.
POWER (3) P.C.B.
OPERATION (2) P.C.B.
Amp Unit
アンプユニット
Sub Chassis Unit
サブシャーシユニット
Cloth
布
アンプユニットをチェックする場合には
・ サブシャーシユニットをゴムシートと布の上に置いて
チェックします。（Fig.C）
・ 外したケーブル（コネクター）をすべて接続します。
ただし次の区間は、サービス用延長ケーブルを使用し
てください。
DSPP.C.B.CB2−OPERATION（2）P.C.B.CB909:
MF117350（17P350mm）
INPUT（6）P.C.B.CB600−OPERATION（6）P.C.B.CB913:
MF124500（24P500mm）
INPUT（6）P.C.B.W600−POWER（3）P.C.B.CB14:
MF405400（5P400mm）
・ フラットケーブルを接続する際、極性に注意してくだ
さい。
When checking the Amp Unit:
• The Sub Chassis Unit put on the Rubber Sheet and
the Cloth and check it. (Fig. C)
• Reconnect all cables (connectors) that have been
disconnected.
Be sure to use the extension cable for servicing for the
following section.
DSP P.C.B. CB2 – OPERATION (2) P.C.B. CB909:
MF117350 (17P 350mm)
INPUT (6) P.C.B. CB600 – OPERATION (6) P.C.B. CB913:
MF124500 (24P 500mm)
INPUT (6) P.C.B. W600 – POWER (3) P.C.B. CB14:
MF405400 (5P 400mm)
• When connecting the flat cable, use care for the
polarity.
