VERKABELUNG
■
Verbinden Sie mit dem Batteriekabel den
positiven Anschluss des Elektrostarters
mit dem positiven Batterieanschluss.
■
Erden Sie mit dem Erdungskabel den
negativen Anschluss der Batterie mit der
Karosserie des Motors oder der Anlage.
HINWEIS
Ziehen Sie die Schrauben und Muttern an den
Anschlüssen fest, sodass sie sich durch die
Schwingungen nicht lösen können.

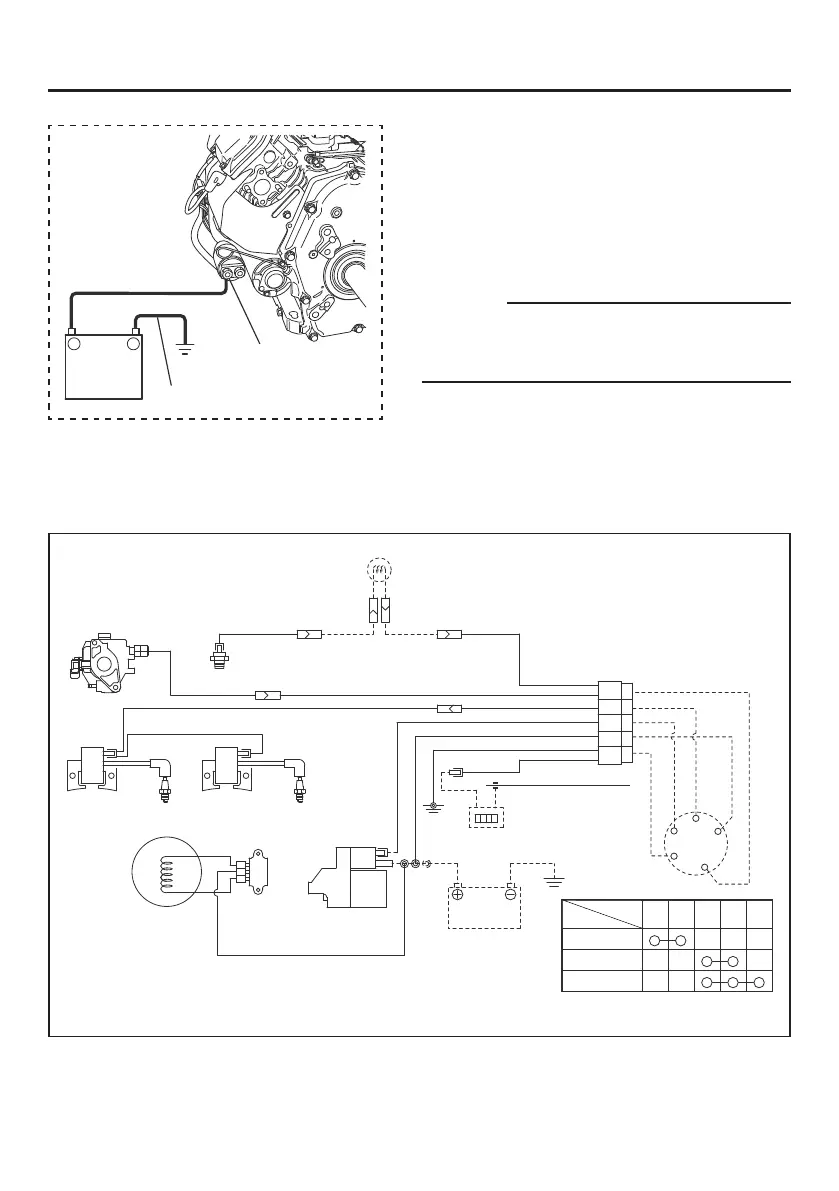

SCHALTPLAN
S
B
M
G
L
G M B L S
OFF
Terminal
Key
Position
RUN
START
VERGASER
SCHWARZ
SCHWARZ
SCHWARZ
BATTERIE
12 V
ZÜNDKERZEZÜNDKERZE
GRAU
SCHWARZ/WEISS
ELEKTROSTAR-
TER
ZÜNDSPULE #1
ÖLDRUCKSCHALTER
WEISS
GRÜN
ÖLWARNLEUCHTE
(HOCHSPANNUNGSLEITUNG)
REGLER
GELB
GELB
TACHO/BETRIEBSSTUNDENZÄHLER
LADESPULE
ROTROT
ROT
SCHLÜS-
SELSCHALTER
ZÜNDSPULE
#2
Optionale Hardware ist durch gestrichelte Linien angezeigt. Wählen Sie die Kabel der
richtigen Größe aus und schließen Sie die Batterie so an, wie im Schaltplan durch die
gestrichelte Linie angegeben ist.
+
-
Kabel
Elektrostarteranschluss
Erdungskabel
Batterie
Klemme
Schlüs-
selposition
