Yamaha EH64 - Installazione Della Batteria

– 7 – – 8 –
PARTI NECESSARIE
■
Utilizzare una batteria con capacità 12V-30
AH o superiore.
■
Usare un cavo e un filo di messa a terra
corretti per collegare batteria, interruttore a
chiave e motorino di avviamento elettrico.
CAVO DELLA BATTERIA
LUNGHEZZA
DEL CAVO
DIA. DEL
CAVO
DIAMETRO FILO
AWG (BS)
BWG
SAE JIS
Inferiore a
1,5 m
7,3 mm 1 6 AV15
Da 1,5 m a
2,5 m
8,5 mm 0 4 AV20
Da 2,5 m a
4,0 m
10,8 mm 3/0 2 AV30
Per FILO DI MESSA A TERRA, utilizzare un
filo piatto intrecciato con sezione di 0,03
sq. in. o superiore.
(MISURATORE SAE 4)
CAVO INTERRUTTORE A
CHIAVE
LUNGHEZZA
DEL CAVO
DIA. DEL
CAVO
DIAMETRO FILO
AWG (BS) BWG JIS
Inferiore a
1,5 m
1,5 mm 14 16 AV1,25
Da 1,5 m a
3,0 m
1,9 mm 12 14 AV2
Da 3,0 m a
5,0 m
2,4 mm 10 13 AV3

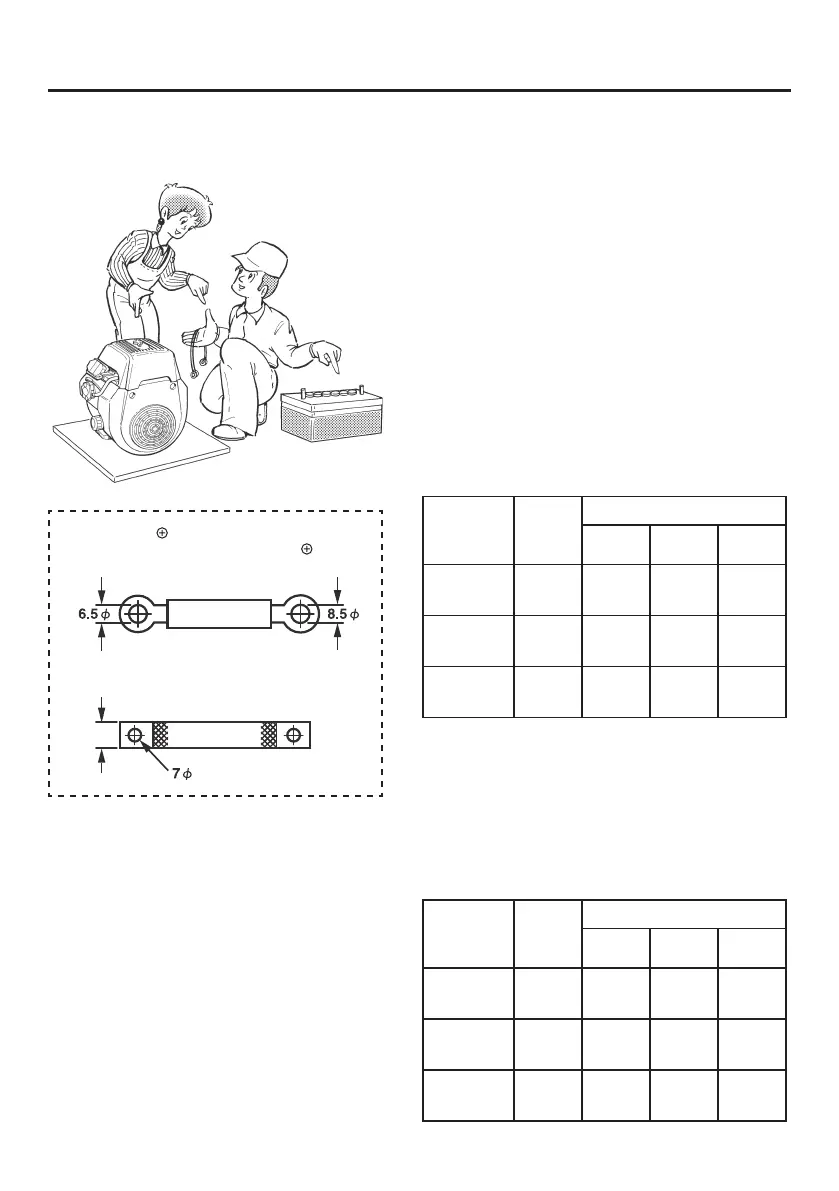

4. INSTALLAZIONE DELLA BATTERIA
Per il funzionamento del motorino di avviamento elettrico, è necessario effettuare le corrette
disposizioni del cablaggio elettrico prima del normale funzionamento del motore.
25mm
LA406 LA408
CAVO
FILO DI MESSA A TERRA (MASSA)
Lato positivo
del motorino di
avviamento
Lato positivo
della
batteria
