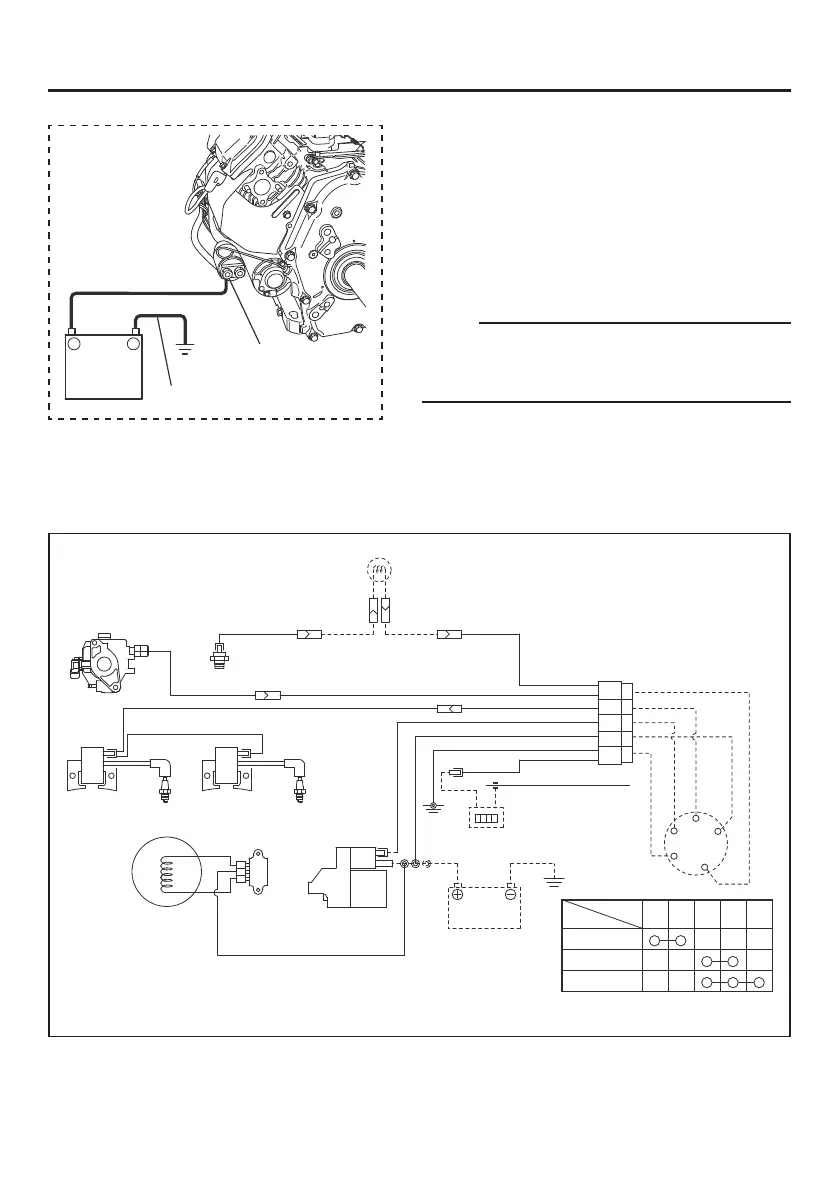

CABLAGGIO
■
Collegare il terminale positivo del
motorino di avviamento elettrico e il
terminale positivo della batteria con il
cavo batteria.
■
Mettere a terra il terminale negativo della
batteria sul corpo del motore o della
macchina con un filo di messa a terra.
NOTA
Serrare saldamente i bulloni e i dadi sui
terminali in modo che non si stacchino a
causa delle vibrazioni.
SCHEMA DI CABLAGGIO
S
B
M
G
L
G M B L S
OFF
Terminale
RUN
START
Posizione chiave
CARBURATORE
NERO
NERO
NERO
BATTERIA
12 V
CANDELACANDELA
GRIGIO
NERO/BIANCO
MOTORINO DI
AVVIAMENTO
ELETTRICO
BOBINA DI
ACCENSIONE
n. 1
INTERRUTTORE
PRESSIONE OLIO
BIANCO
VERDE
SPIA AVVERTENZA OLIO
(CAVO AD ALTA TENSIONE)
REGOLATORE
GIALLO
GIALLO
CONTAGIRI/CONTAORE
BOBINA DI
CARICA
ROSSOROSSO
ROSSO
INTERRUTTORE
A CHIAVE
BOBINA DI
ACCENSIONE
n. 2
Hardware opzionale indicato da linee tratteggiate. Selezionare i fili di dimensioni corrette e
collegare la batteria come indicato dalla linea tratteggiata nello schema di cablaggio.
+
-
Cavo
Terminale del motorino
di avviamento elettrico
Filo di messa a terra
Batteria
