OSSERVAZIONI:
■
Serbatoio carburante, valvola (tipo a coppa dei sedimenti consigliato), tubi carburante e
filtro carburante sono necessari per collegare la fonte del carburante al carburatore.
■
Per il funzionamento del motorino di avviamento elettrico è necessaria una batteria con
capacità 12V-30AH o superiore con il cavo specificato. Effettuare le corrette disposizioni
del cablaggio elettrico prima del normale funzionamento del motore.
(vedere Sezione 4 Installazione batteria)

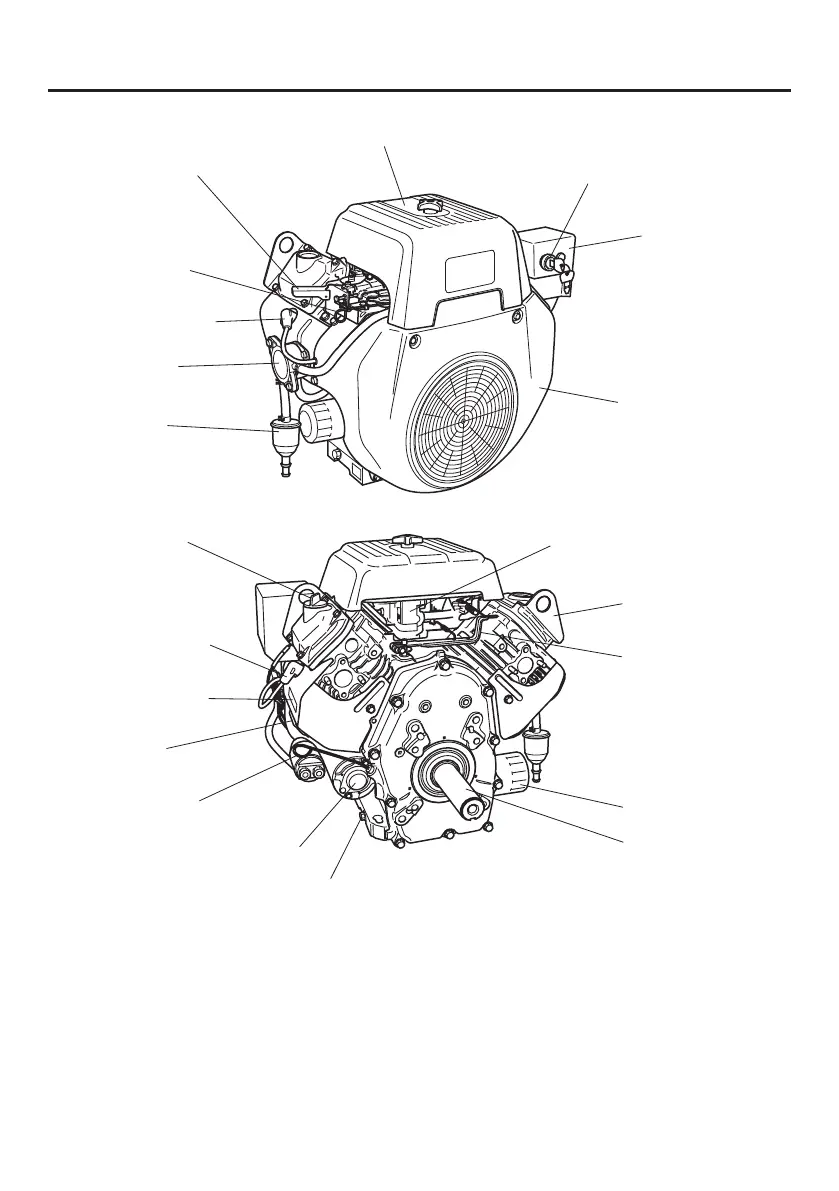

2. COMPONENTI
Copertura filtro dellʼaria
Copricandela
Interruttore a chiave
Manopola della
valvola dellʼaria
Scatola di controllo
Leva di accelerazione
Cassa della ventola
Filtro del
carburante
Pompa del
carburante
Filtro dellʼolio
Copricandela
Albero cardanico
Tappo di scarico dellʼolio
(su entrambi i lati)
Tappo di carico olio
Motorino di avviamento elettrico
Carburatore
Misuratore di livello dell’olio
Gancio del motore
Regolatore del
raddrizzatore
Braccio del
regolatore
Etichetta
emissioni del
motore
